產品特點

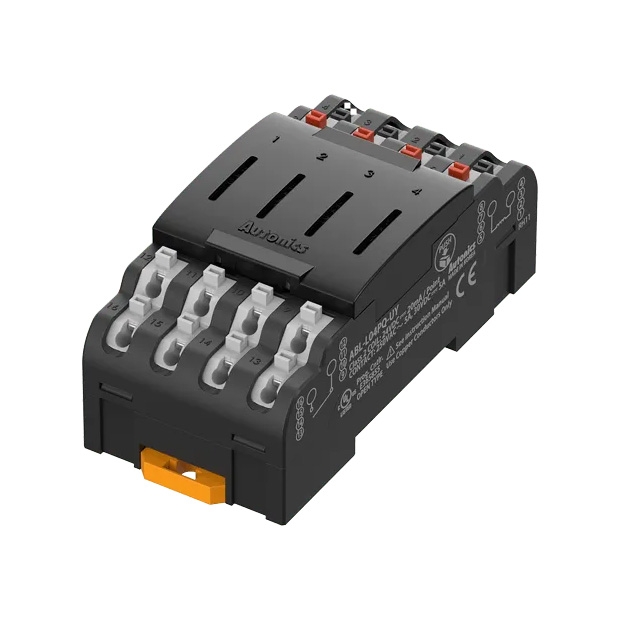

※ ABL 系列 繼電器端子台
- 無螺絲推入式連接，安裝簡便快捷
- 特別適合PLC輸出信號操作各類負載
- 5mm端子間距及2線式繼電器配置，節省安裝空間（綜合連接型）
- 透過跳線輕鬆切換獨立輸出和公共負載輸出
- 透過跳線切換NPN與PNP輸入（四點型）
- 配備藍色LED指示燈，顯示動作狀態
- 支援DIN導軌安裝及螺絲安裝，靈活適應不同需求
- 配有彈出夾和拆卸桿，方便拆卸繼電器（1點型除外）
- 提供繼電器保護蓋，保障設備安全
※ 為達到最佳性能，建議配合使用Autonics CH/CO系列I/O端子台線纜
該系列端子台以其高效能、靈活設計和便捷操作，提供穩定可靠的連接方案，適用於多種自動化應用。
在獨立輸出和公共輸出之間切換
NPN/PNP輸入選擇(4點型)
超薄型
跳線
線箍
無螺絲推入式連接
動作指示燈
螺絲安裝
DIN導軌安裝
型號
※ 請使用型號查找器依需求尋找特定型號。
※ 請參考線纜選用指南，選擇正確的I/O線纜。

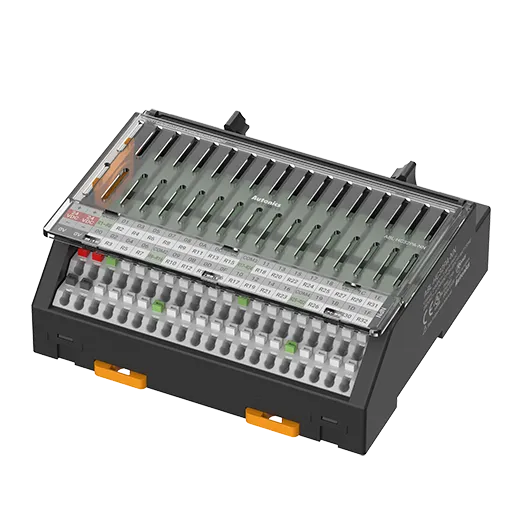

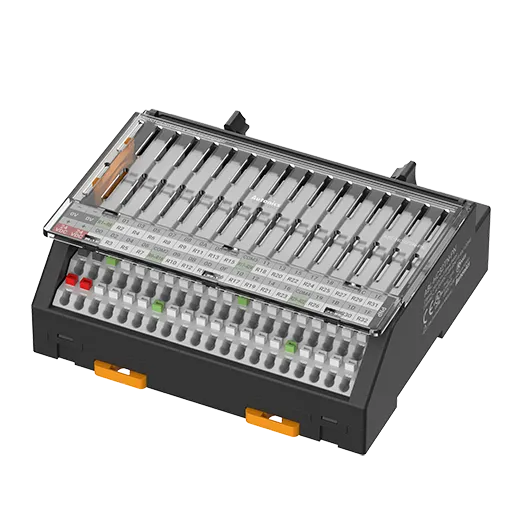

多種陣容靈活應用
ABL系列提供多種繼電器點數，額定負載電流，輸入邏輯型號，可靈活應用。

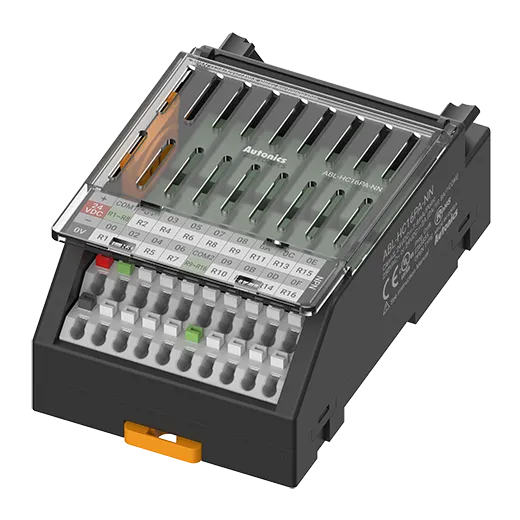

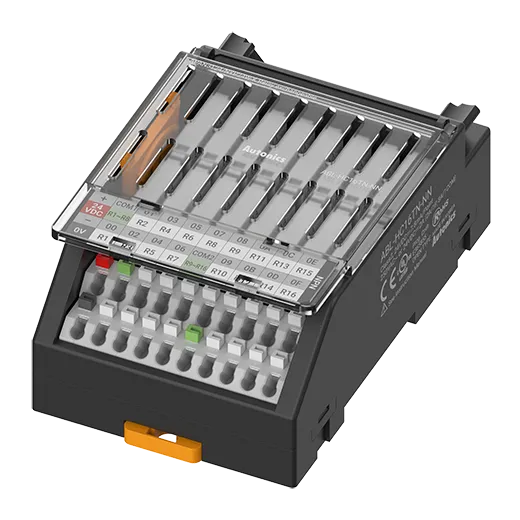

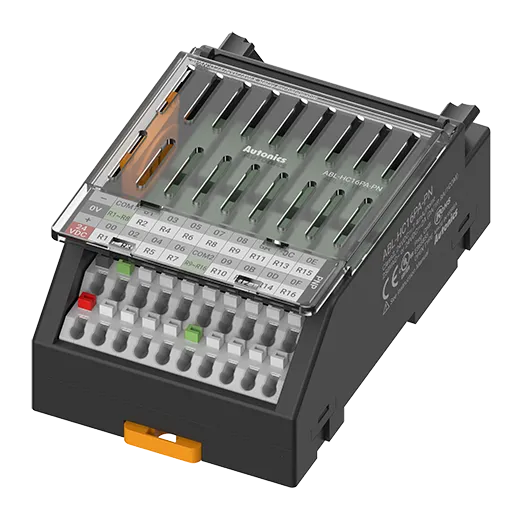

16點型可選擇獨立/綜合連接。
無螺絲推入式連接，接線簡單連接穩定
ABL系列的簡單無螺絲推入式連接，具有接線簡單、安全耐用、抗振性強、安裝時間短、緊固均勻等特性。
超薄尺寸節省空間設計
ABL系列具有5mm端子間距和2線式繼電器佈置，可節省空間，在有限的空間內連接更多設備(綜合連接型)。

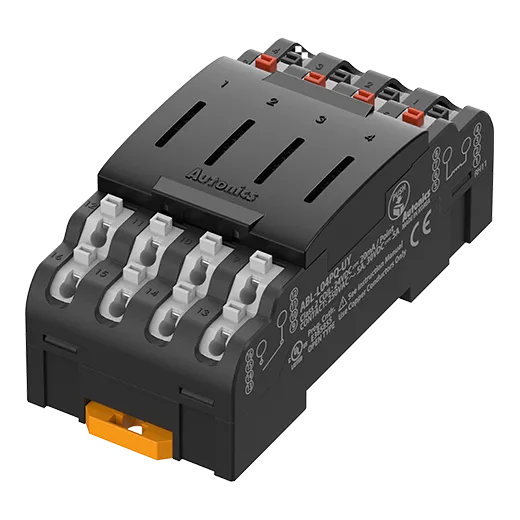

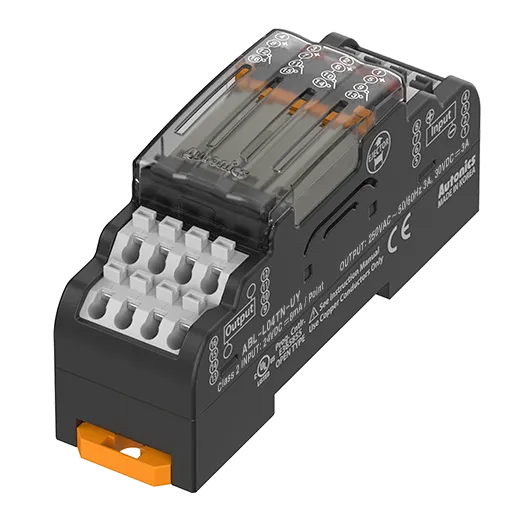

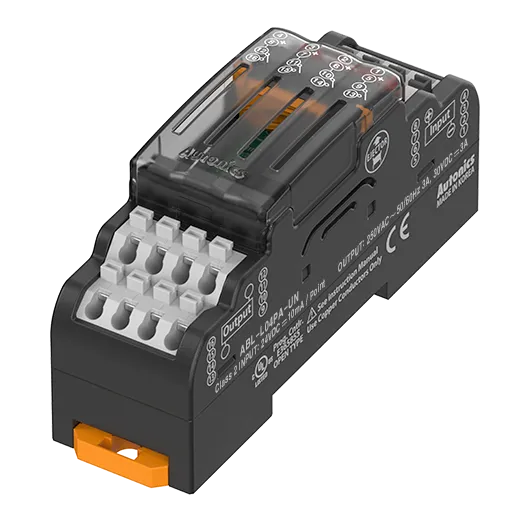

＊支援4點型(ABL-L04PA/TN-□)
透過跳線切換獨立輸出和公共負載輸出
透過改變跳線位置，切換獨立輸出和公共負載輸出，為各種應用提供靈活性。
＊僅限獨立連線類型。(16點型僅支援公共負載)
＊連接4款型號時可使用1點型。
- 獨立連接
- 公共(使用跳線)
- 電源公共(頂部)/負載公共(底部)
透過跳線選擇輸入(NPN，PNP)
透過改變跳線位置，在 NPN (+COM) 和 PNP (-COM) 輸入選項之間切換，為各種應用的使用提供靈活性。
＊僅ABL-L04□-□型號
- NPN公共
- PNP公共
※ 連接4個ABL-L01□-□ 型號時公共可用 (1點型)
動作狀態指示燈
藍色LED指示燈可用於檢查每個繼電器的動作狀態。
- 4點型

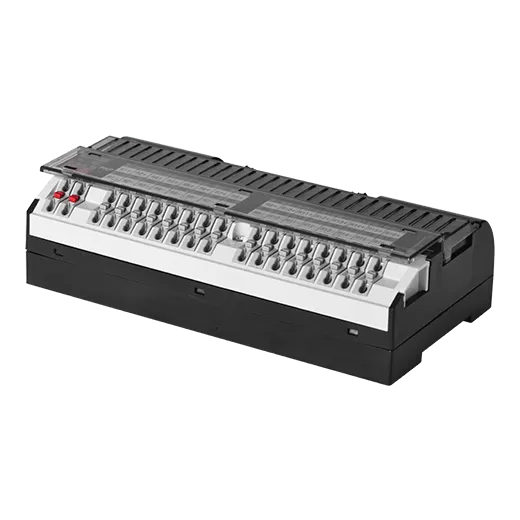

- 16點型
彈性的安裝方式
ABL系列支援DIN導軌安裝與螺絲安裝方式，適用於不同環境。
- DIN導軌安裝
- 螺絲安裝
＊僅限ABL-L04/HC□-□
繼電器更換簡單方便
繼電器更換簡單方便，無需任何工具，提供長使用壽命，易於維護。

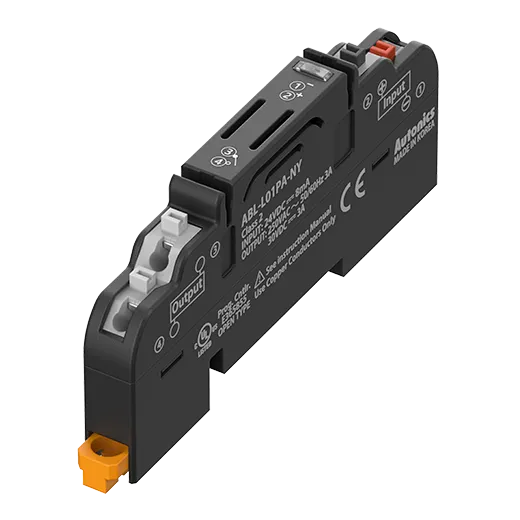

＊1點型(ABL-L01□-□)，不支援繼電器更換
＊提供的雙向彈出夾因型號而異，請在購買前確認零件。
透過繼電器拆卸桿輕鬆拆卸/更換繼電器
透過雙向彈出夾輕鬆拆卸/更換繼電器
產品應用
顯示器曝光機
端子塊可以作為中間控制器安裝在顯示器曝光機械中。
半導體製冷機
端子塊透過 PLC 輸出模組控制多個負載，以處理冷卻機械中的溫度。
二次電池混合機
二次電池混合機控制面板採用端子台來控制和連接各種控制裝置。
半導體晶圓載體
急停按鈕開關用於在緊急情況下停止設備的運作。
加工中心
繼電器端子台用於輕鬆連接加工中心內的溫度控制器和其他控制設備。
CNC加工中心
在CNC加工中心，透過使用無螺絲型端子台，可輕鬆實現SMPS等控制設備的接線。
