產品規格
-
通用效能：
-
微型尺寸：W 10.6 × H 32 × L 20 mm
-
可選Light ON/Dark ON動作模式（BJG30-DDT除外）
-
內建靈敏度調節器（BJG30-DDT除外）
-
內建反極性保護電路和輸出過流（短路）保護電路
-
具有抗相互干擾功能（BGS反射型除外）
-
優異的抗干擾性能和防止外來光影響功能
-
IP65防護等級（IEC規格）/ BJ-C接插型IP67
-
-
遠距離檢測型：
-
採用高性能透光技術實現遠距離偵測
-
對射型：15 m
-
漫反射型：1 m
-
鏡面反射型：3 m（MS-2A）
-
-
內建M.S.R（Mirror Surface Rejection）功能（偏光鏡面反射型）
-
防互相干擾功能（對射型除外）
-
-
BGS反射型：
-
採用B.G.S（Background Suppress）方式，偵測時不易受背景物體影響，降低由於偵測物體顏色、材質所帶來的影響
-
採用可視光源，可肉眼確認光斑位置
-
-
透明體檢測型及微小光斑型：
-
透明體（如LCD、PDP、玻璃等）的穩定檢測
-
肉眼可見小光斑，確定偵測位置
-
可偵測微小物體（最小偵測物體：Ø0.2 mm銅絲）
-
背景物體影響最小化(BGS反射型)
鏡面體偵測(鏡面反射型)
透明體檢測(BJG30-DDT)
微小物體偵測(微小光斑型)
輕鬆切換動作模式
抗干擾性能優異
防護等級(接插型)
多種偵測距離及偵測物體尺寸
| 區分 | 長距離檢測型 | 透明體檢測型 | BGS反射型 | 微小光斑型 | ||
|---|---|---|---|---|---|---|
| 房型偵測方式 | 對射型 | 鏡面反射型 | 漫反射型 | 漫反射型 | BGS反射型 | 窄光束反射型 |
| 檢測距離 | 15m,10m/7m | 0.1 to 3m | 1m, 300mm, 100mm | 30mm, (15mm)*1 | 10 to 30mm, 10 to 50mm | 30 to 70mm,70 to 130mm |
| 檢測方式 | ∅12/∅8mm以上不透明體 | ∅75mm以上不透明體 | 不透明體,半透明體 | 透明體,不透明體,半透明體 | 平日價不透明體,半透明體 | ∅0.2mm以上不透明體,半透明體 |
1. 透明玻璃檢測：
- 偵測距離為 50 x 50 mm、厚度 3.0 mm 的透明玻璃。
2. 偵測距離與物體尺寸的關係：
- 詳細的偵測距離與物件尺寸的相關資訊，請參閱選型樣本。
內建防互相幹擾功能，可緊密安裝(對射型，BGS反射型除外)
優異的抗干擾性能，最大限度減少外光影響
僅限微小光斑型、BGS 反射型及漫反射型 BJ300-DDT 型號。
透明體檢測型不具備靈敏度調節功能。
產品應用
自動化系統的應用實例
這是一個使用奧托尼克斯產品的電梯，自動扶梯和停車系統的例子。
橡膠擠出/塑膠射出成型製程
洋芋片製造和包裝過程
這是使用Autonics產品的馬鈴薯晶片製造和封裝過程的應用範例。
成品傳輸
緊湊的高性能光電感測器用於包裝袋運輸裝箱前檢測。
玻璃製造
緊湊型高性能光電感測器用於在玻璃製造過程中檢測玻璃面板。
飲料罐傳輸線
前/側安裝光電感測器用於檢測飲料包裝線中的鋁罐。
停車場出/入口
在停車場托盤上使用的光電感測器，用於偵測指定區域內的車輛位置。
停車場出/入口
光電感測器用於用於檢測停車場中車輛的進入或退出，以防止車庫門自動關閉。
智慧機架
倉庫機架上使用前/側安裝光電感測器來偵測托盤的進出。
BJ 系列 型號
BJ100-DDT
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms
BJ100-DDT-C
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms
BJ100-DDT-C-P
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms
BJ100-DDT-P
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms

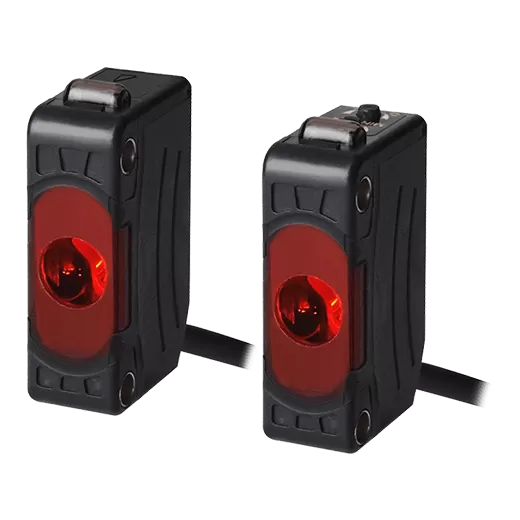

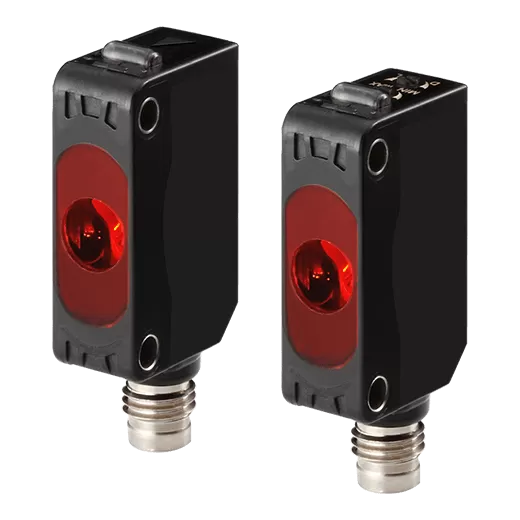

BJ10M-TDT
- 檢測類型 : 對射型
- 檢測距離 : 10m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms
BJ10M-TDT-C
- 檢測類型 : 對射型
- 檢測距離 : 10m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms
BJ10M-TDT-C-P
- 檢測類型 : 對射型
- 檢測距離 : 10m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms
BJ10M-TDT-P
- 檢測類型 : 對射型
- 檢測距離 : 10m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms

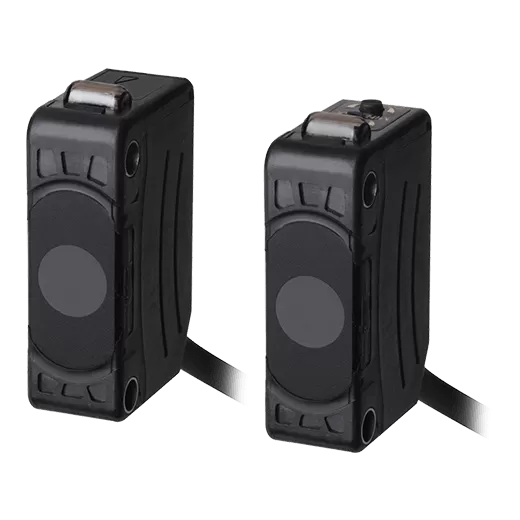

BJ15M-TDT
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms

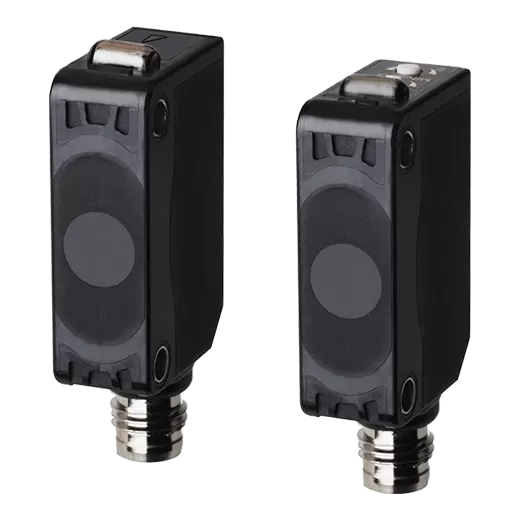

BJ15M-TDT-C
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms
BJ15M-TDT-C-P
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms
BJ15M-TDT-P
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms

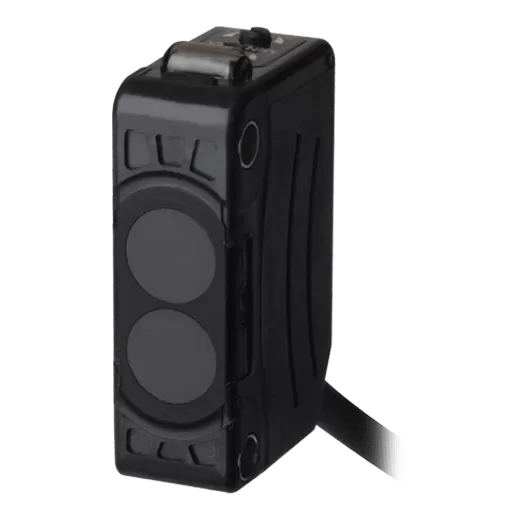

BJ1M-DDT
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms

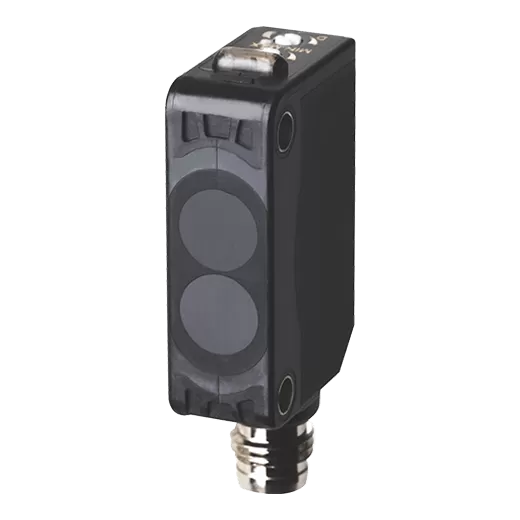

BJ1M-DDT-C
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms
BJ1M-DDT-C-P
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms
BJ1M-DDT-P
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms

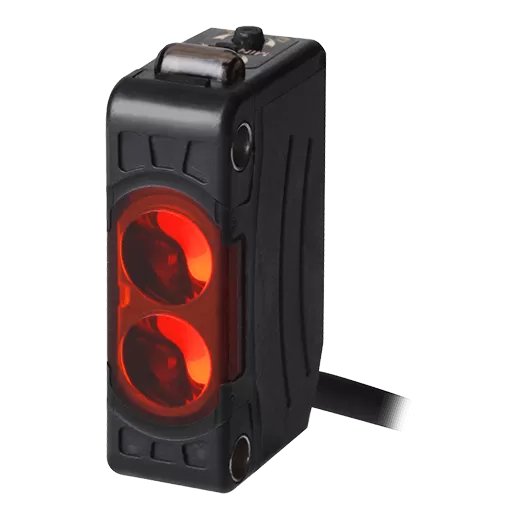

BJ30-BDT
- 檢測類型 : BGS反射型
- 檢測距離 : 10~30mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1.5ms
BJ30-BDT-P
- 檢測類型 : BGS反射型
- 檢測距離 : 10~30mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1.5ms
BJ300-DDT
- 檢測類型 : 漫反射型
- 檢測距離 : 300mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms

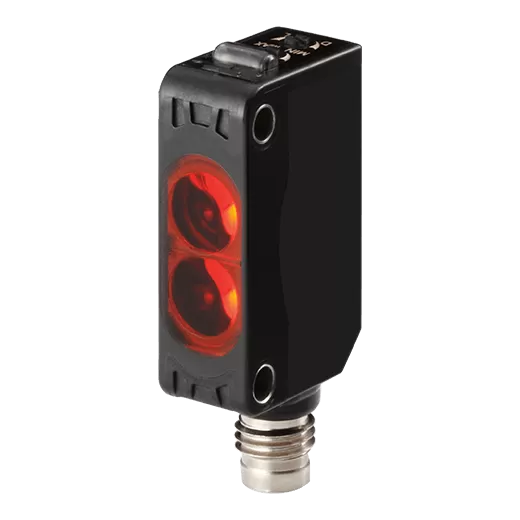

BJ300-DDT-C
- 檢測類型 : 漫反射型
- 檢測距離 : 300mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms
BJ300-DDT-C-P
- 檢測類型 : 漫反射型
- 檢測距離 : 300mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms
BJ300-DDT-P
- 檢測類型 : 漫反射型
- 檢測距離 : 300mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms

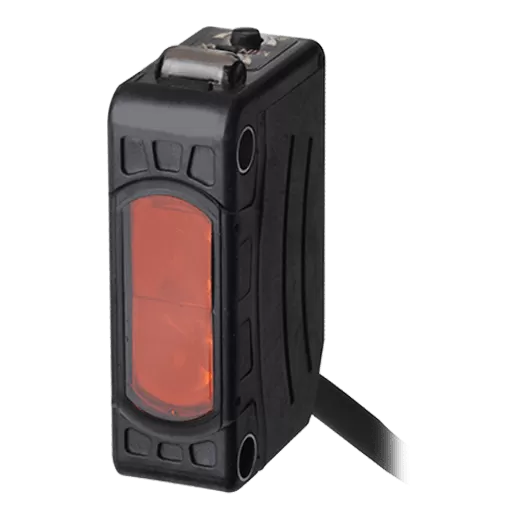

BJ3M-PDT
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m(MS-2A)
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms

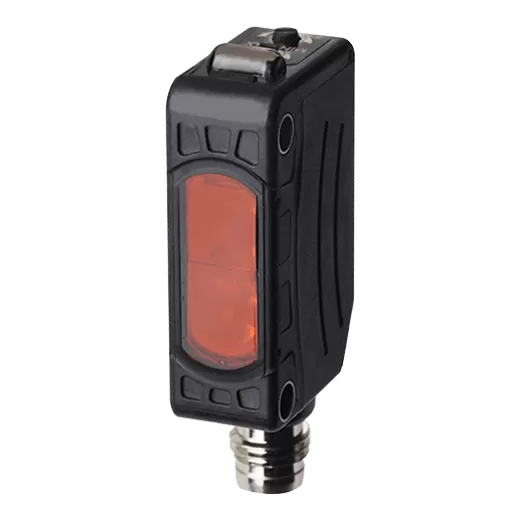

BJ3M-PDT-C
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m(MS-2A)
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms
BJ3M-PDT-C-P
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m(MS-2A)
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms
BJ3M-PDT-P
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m(MS-2A)
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1ms
BJ50-BDT
- 檢測類型 : BGS反射型
- 檢測距離 : 10~50mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1.5ms
BJ50-BDT-P
- 檢測類型 : BGS反射型
- 檢測距離 : 10~50mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
- 回應時間 : Max.1.5ms
BJ7M-TDT
- 檢測類型 : 對射型
- 檢測距離 : 7m
- 檢測物 : 不透明物體 min. Ø8mm
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BJ7M-TDT-P
- 檢測類型 : 對射型
- 檢測距離 : 7m
- 檢測物 : 不透明物體 min. Ø8mm
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms

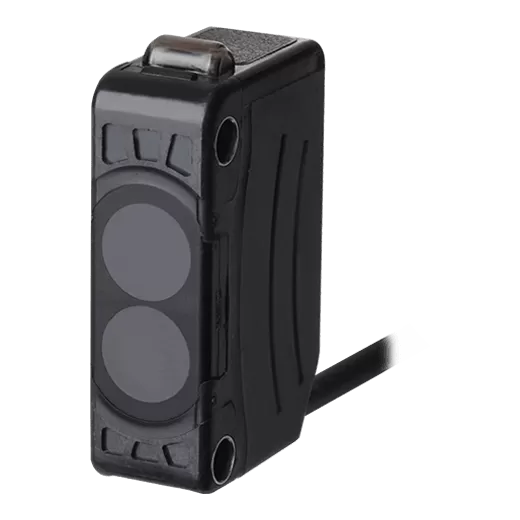

BJG30-DDT
- 檢測類型 : 漫反射型
- 檢測距離 : 30mm(無光澤白紙100×100mm)，15mm(透明玻璃50×50mm，t=3.0mm)
- 檢測物 : 不透明，半透明物體(30mm)，透明玻璃(15mm)
- 光源 : 紅外線LED(850nm)
- 回應時間 : Max.1ms
BJN100-NDT
- 檢測類型 : 窄光束反射型
- 檢測距離 : 70~130mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Min.Ø0.2mm(銅線))
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BJN100-NDT-P
- 檢測類型 : 窄光束反射型
- 檢測距離 : 70~130mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Min.Ø0.2mm(銅線))
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms

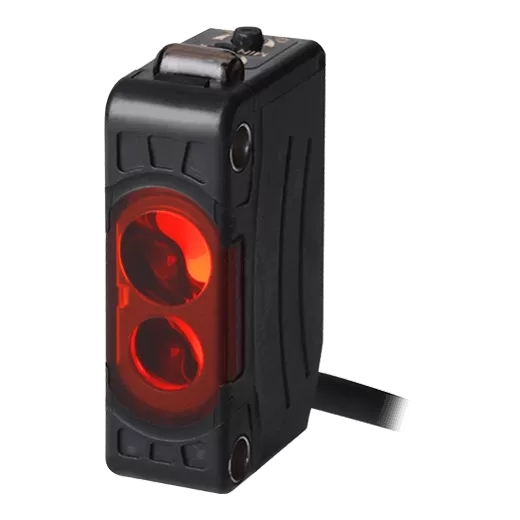

BJN50-NDT
- 檢測類型 : 窄光束反射型
- 檢測距離 : 30~70mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Min.Ø0.2mm(銅線))
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BJN50-NDT-P
- 檢測類型 : 窄光束反射型
- 檢測距離 : 30~70mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Min.Ø0.2mm(銅線))
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
