BJP 系列 PCB光電感測器 - 力通

BJP 系列 PCB光電感測器 - 力通

Autonics｜BJP 系列 PCB 光電感測器專為高精度電路板偵測設計，使用 30mm × 3mm 光束於 30mm 距離可穩定辨識孔洞、凹槽與突出物。搭載 BGS 背景抑制技術，偵測不受背景顏色與紋理影響，並可調整偵測距離至 100mm。內建 Light ON/Dark ON 模式切換與短路、反接保護功能，符合 IP65 防護等級，適應各種嚴苛應用環境。
－ ＋
加入詢價車

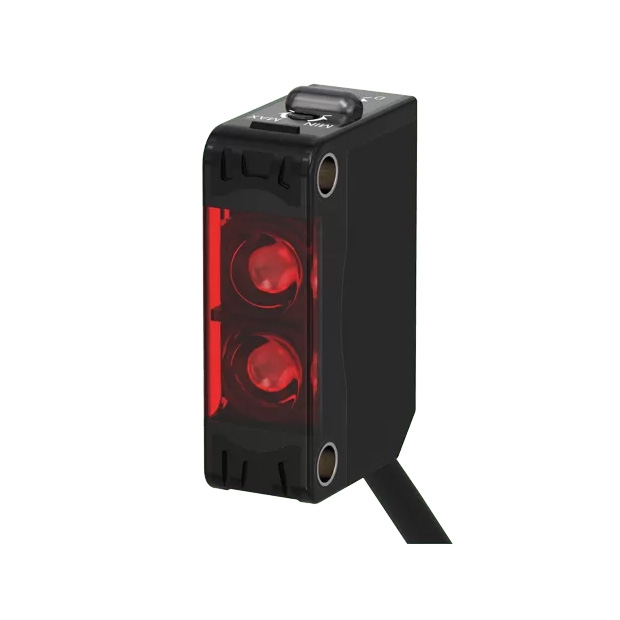

6.Autonics BJP 系列-用於PCB檢測的光電感測器.jpg
/
詳細介紹

產品特點下載

產品規格下載  產品說明下載

2D/3D CAD下載

2D CAD下載  3D CAD下載

認證書下載


產品認證下載CE  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證  認證  認證 認證

產品規格



    ※ BJP 系列 PCB光電感測器

  • 精確PCB檢測：30mm x 3mm光束（30mm距離處）可精確偵測PCB，不受板上孔洞、凹槽或突出部分的影響。

  • 背景抑制（BGS）技術：偵測穩定，不受背景物體的顏色、紋理或表面狀況影響。

  • 可調偵測距離：10~100 mm，調節範圍20~100 mm。

  • 動作模式切換：Light ON/Dark ON模式切換開關，方便操作。

  • 安全保護電路：內建電源反接保護電路與輸出過流（短路）保護電路，確保安全使用。

  • 高防護等級：符合IP65防護等級（IEC規格），適應各種環境。


針對PCB檢測最佳化

針對PCB檢測最佳化

30mm x 3mm光束

30mm x 3mm光束

背景抑制(BGS)檢測

背景抑制(BGS)檢測

寬檢測範圍

寬檢測範圍


針對印刷電路板(PCB)的偵測進行了最佳化
發光器所發射的矩形光束，提供理想的PCB檢測效果。

針對印刷電路板(PCB)的偵測進行了最佳化


30mm x 3mm光束(30mm距離處)提供精確的偵測
大型矩形光束實現穩定檢測，能有效避免印刷電路板（PCB）上孔洞、凹槽、不完整加工或突出部分的影響。

30mm x 3mm光束(30mm距離處)提供精確的偵測


背景抑制(BGS)偵測方式
背景抑制（BGS）檢測方式確保穩定檢測，不受背景物體顏色、紋理或表面狀況的影響。

背景抑制(BGS)偵測方式

背景抑制(BGS)偵測方式


10~100mm寬範圍偵測距離

10~100mm寬範圍偵測距離


※ BJP系列的靈敏度（距離）調節器可調整收光器鏡頭的位置，相較於傳統電子調節方式，提供更寬廣的調節範圍。

BJP系列的靈敏度(距離)調節器可用於移動收光器鏡頭的位置，相較於傳統的電子調節方式，具有更廣的調節範圍


Light ON / Dark ON動作模式切換開關
使用者可以輕鬆通過動作模式開關在Light ON和Dark ON模式間切換。

Light ON / Dark ON動作模式切換開關

產品應用

汽車組裝工藝

汽車組裝工藝

遠端I/O應用於汽車製造流程，設定工業乙太網路/現場匯流排通訊I/O，實現多個機器人設備的即時控制。






BJP 系列 型號

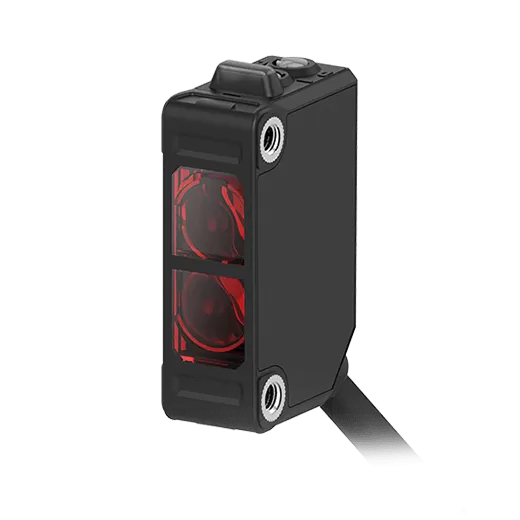

1_BJX100_DDT

BJP100-BDT

  • 檢測類型 : BGS反射型
  • 檢測距離 : 10~100mm
  • 檢測物 : 不透明物體
  • 回應時間 : Max.1.5ms
  • 控制輸出 : NPN集電極開路

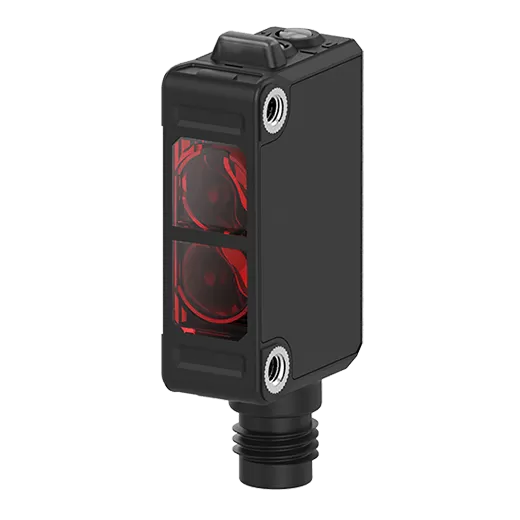

2_BJX100_DDT_C

BJP100-BDT-P

  • 檢測類型 : BGS反射型
  • 檢測距離 : 10~100mm
  • 檢測物 : 不透明物體
  • 回應時間 : Max.1.5ms
  • 控制輸出 : PNP集電極開路
