產品規格

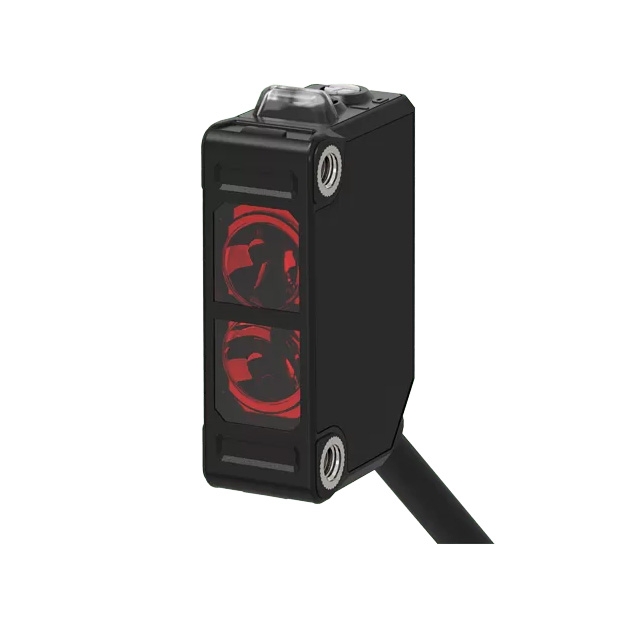

※ BJR 系列 耐油/防油型光電感知器
-
適用環境：專為切削油、潤滑油等耐油環境設計，特別適用於汽車和工具機產業。
-
耐油型（BJR）：採用特殊塗層，完全阻擋油（油滴、油粉）滲入產品內部。
-
防油型（BJR-F）：即使油滴、油粉滲入產品內部，也能正常運作。
-
高效能鏡頭：實現遠端偵測，對射型達15m，漫反射型1m，鏡面反射型3m（MS-2S）。
-
MSR功能：內建鏡面抑制功能，適用於鏡面反射型。
-
緊湊尺寸：W20 x H32 x L11 mm，節省空間。
-
多功能設置：透過開關選擇Light ON/Dark ON動作模式，內建靈敏度調節器。
-
安全保護：內建電源反接保護電路與輸出短路過電流保護電路。
-
防互相干擾：除對射型外，其他型號具備防互相干擾功能。
-
優異抗干擾性能：最大限度減少外來光線影響。
-
高防護等級：符合IP67防護等級（IEC規格）。
- 耐油型（BJR）：IP67G耐油強化防護等級（JEM規格）。
- 防油型（BJR-F）：IP67F防油強化防護等級（JEM規格）。
適用油性環境
長檢測距離
鏡面體偵測(鏡面反射型)
動作模式輕鬆切換
抗干擾性強
防護等級
針對汽車和工具機產業進行了最佳化
BJR系列耐油/防油型光電感測器，專為切削油、潤滑油等油性環境設計，廣泛應用於汽車與工具機產業，提供穩定可靠的檢測性能。
BJR系列耐油/防油型光電感測器，專為切削油、潤滑油等油性環境設計，廣泛應用於汽車與工具機產業，提供穩定可靠的檢測性能。
＊耐油型：採用特殊塗層，有效防止油滴或油粉滲入內部，實現完全阻隔。
＊防油型：即使油滴或油粉滲入內部，仍能保持穩定運行，確保正常檢測。
BJR耐油型/防油型防護等級測試結果
關於IP67G和IP67F（JEM規格）防護等級，這些防護等級已對下表所標註的油種進行了可靠性測試，並已通過測試。請在審核使用的油種時，參考以下測試結果。
| 油分類 | 油名稱 | 黏度(mm²/s, 40˚C) | pH |
|---|---|---|---|
| 潤滑劑 | 維洛賽特油 3 號 | 2 | - |
| 不溶於水 切削油 |
Tectyl Cut 527 | 27 | - |
| 水溶性 切削油 |
泰克酷 263C | - | 9.5 (10%溶液) |
＊根據上表油滴加240小時試驗結果：
- IP67G耐油強化防護等級（BJR）：採用特殊塗層，能有效防止油滴滲入內部，實現完全阻隔。
- IP67F防油強化防護等級（BJR-F）：即使油液滲入內部，產品仍能正常運作，保持穩定性能。
提供多種連線類型
提供接插型、配線引線型以及配線引出接插型接線方式，便於在各種使用者環境中靈活應用。
＊耐油型 提供配線引線型和配線引出接插型接線方式，滿足不同安裝需求，便於維護與替換。
＊耐油型 提供配線引線型和配線引出接插型接線方式，滿足不同安裝需求，便於維護與替換。
15m長距離偵測
對射型檢測距離可達15m，提供卓越的檢測範圍。
＊鏡面反射型：最長檢測距離3m
＊漫反射型：最長檢測距離1m
＊鏡面反射型：最長檢測距離3m
＊漫反射型：最長檢測距離1m
M.S.R. (Mirror Surface Rejection) 功能 (鏡面反射型)
鏡面反射型具備M.S.R.（鏡面抑制）功能，能夠僅接收來自特定反射鏡（MS-2S）的光線。
此功能可穩定檢測高反射目標，如金屬和鏡面等，並有效排除其他光源的干擾。
偵測物反射的光線保持水平方向，因此不會被裝有垂直偏振濾光片的收光器接收，有效避免誤動作的發生。
此功能可穩定檢測高反射目標，如金屬和鏡面等，並有效排除其他光源的干擾。
M.S.R. (Mirror Surface Rejection) 工作原理
發光器發射的光線經過水平偏振濾光片後變為水平方向，反射鏡將光線旋轉90°至垂直方向，最終收光器僅接收通過垂直偏振濾光片的垂直光線。
發光器發射的光線經過水平偏振濾光片後變為水平方向，反射鏡將光線旋轉90°至垂直方向，最終收光器僅接收通過垂直偏振濾光片的垂直光線。
防互相干擾工能 (對射型除外)
透過調整感測器的發光週期，能有效避免相鄰感測器之間的互相干擾，實現緊密並排安裝。
透過調整感測器的發光週期，能有效避免相鄰感測器之間的互相干擾，實現緊密並排安裝。
優異的抗干擾性能，最大限度減少外來光線影響
採用抗干擾演算法和數位濾波技術，顯著提升抗干擾能力，有效減少外來光線的影響。
IP67(IEC 規格) 防護等級, IP67G, IP67F(JEM 規格) 防護等級
即使在多塵或洗滌噴射環境中，IP67防護結構仍能保證穩定運作。
在油性環境中，IP67G和IP67F防護結構也能保持穩定運行，確保長期可靠性。
在油性環境中，IP67G和IP67F防護結構也能保持穩定運行，確保長期可靠性。
產品應用
CNC 鑽孔加工
耐油/防油型光電感測器用於CNC鑽孔加工。
BJR 系列 型號
BJR15M-TDT-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)

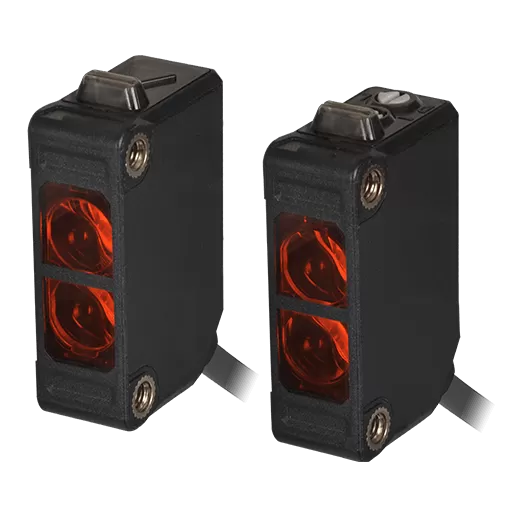

BJR10M-TDT-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 10m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅色LED(660nm)
BJR15M-TDT-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)
BJR10M-TDT-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 10m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅色LED(660nm)
BJR3M-PDT-F
- 防油/耐油型 : 防油型
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m(MS-2S)
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)
BJR3M-PDT-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m(MS-2S)
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)

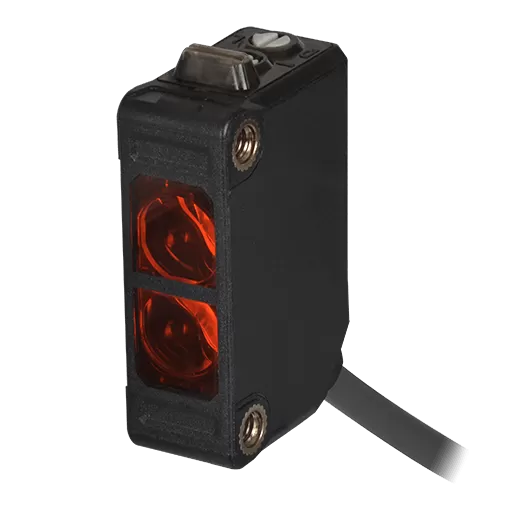

BJR1M-DDT-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
BJR100-DDT-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
BJR1M-DDT-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
BJR100-DDT-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
BJR15M-TDT-C-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)

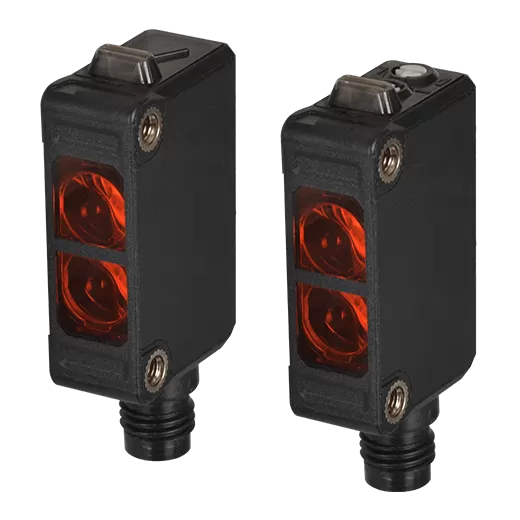

BJR10M-TDT-C-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 10m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅色LED(660nm)
BJR15M-TDT-C-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)
BJR10M-TDT-C-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 10m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅色LED(660nm)

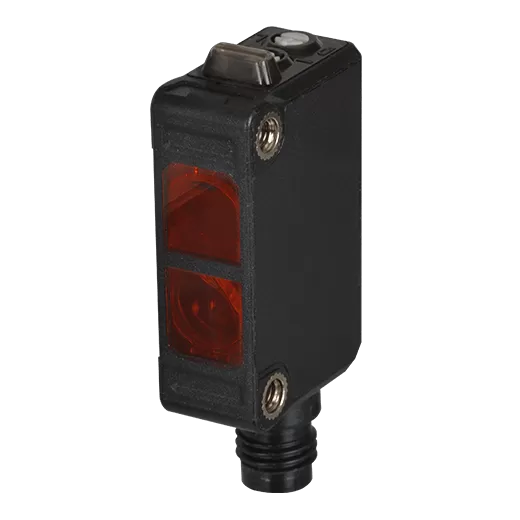

BJR3M-PDT-C-F
- 防油/耐油型 : 防油型
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m(MS-2S)
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)
BJR3M-PDT-C-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m(MS-2S)
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)

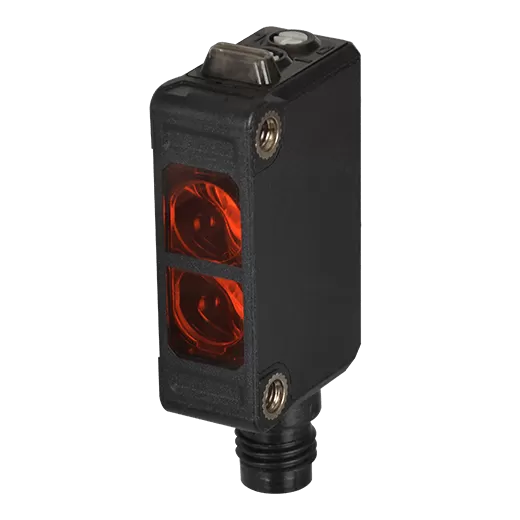

BJR1M-DDT-C-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
BJR100-DDT-C-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
BJR1M-DDT-C-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
BJR100-DDT-C-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
BJR15M-TDT-W-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)

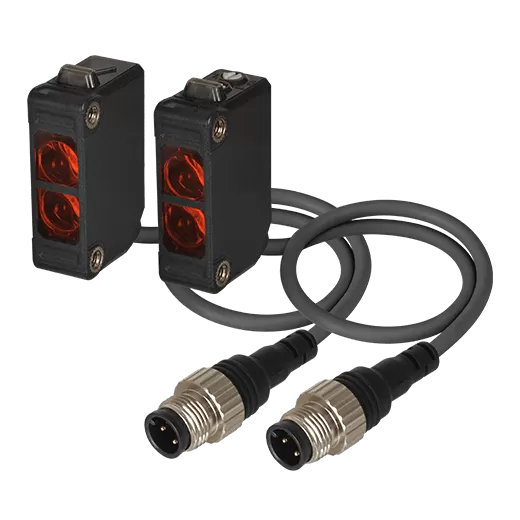

BJR10M-TDT-W-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 10m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅色LED(660nm)
BJR15M-TDT-W-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)
BJR10M-TDT-W-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 對射型
- 檢測距離 : 10m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅色LED(660nm)

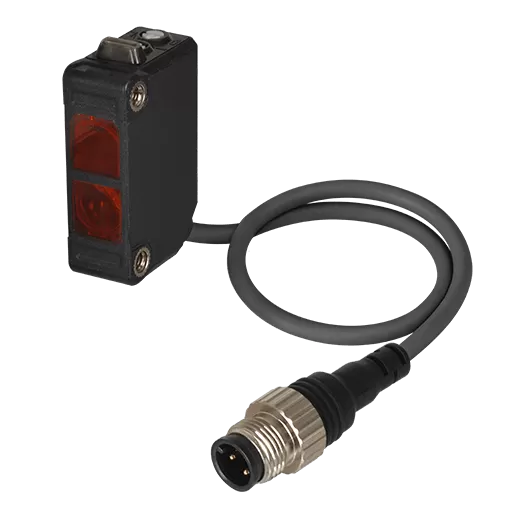

BJR3M-PDT-W-F
- 防油/耐油型 : 防油型
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m(MS-2S)
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)
BJR3M-PDT-W-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m(MS-2S)
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)

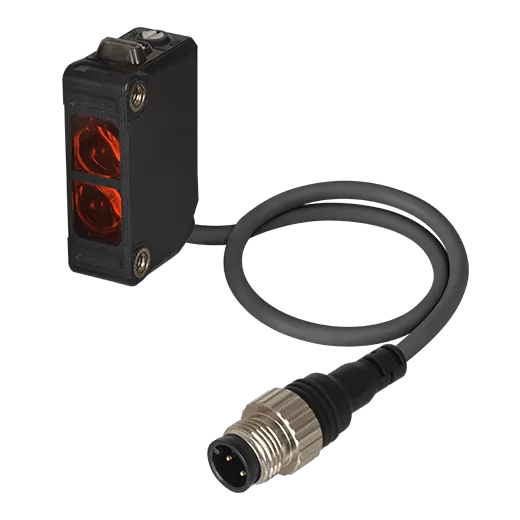

BJR1M-DDT-W-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
BJR100-DDT-W-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
BJR1M-DDT-W-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
BJR100-DDT-W-P-F
- 防油/耐油型 : 防油型
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
BJR15M-TDT
- 防油/耐油型 : 耐油型
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)
BJR15M-TDT-P
- 防油/耐油型 : 耐油型
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)
BJR3M-PDT
- 防油/耐油型 : 耐油型
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)

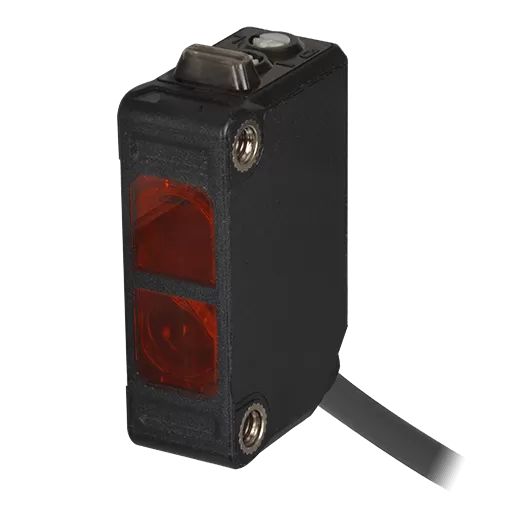

BJR3M-PDT-P
- 防油/耐油型 : 耐油型
- 檢測類型 : 偏光鏡面反射型
- 檢測距離 : 3m
- 檢測物 : 不透明物體 min. Ø75mm
- 光源 : 紅色LED(660nm)
BJR1M-DDT
- 防油/耐油型 : 耐油型
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
BJR100-DDT
- 防油/耐油型 : 耐油型
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
BJR1M-DDT-P
- 防油/耐油型 : 耐油型
- 檢測類型 : 漫反射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅色LED(660nm)
BJR100-DDT-P
- 防油/耐油型 : 耐油型
- 檢測類型 : 漫反射型
- 檢測距離 : 100mm
- 檢測物 : 不透明物體,半透明物體
- 光源 : 紅外線LED(850nm)
BJR15M-TDT-W
- 防油/耐油型 : 耐油型
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)
BJR15M-TDT-W-P
- 防油/耐油型 : 耐油型
- 檢測類型 : 對射型
- 檢測距離 : 15m
- 檢測物 : 不透明物體 Min.Ø12mm
- 光源 : 紅外線LED(850nm)
