產品規格

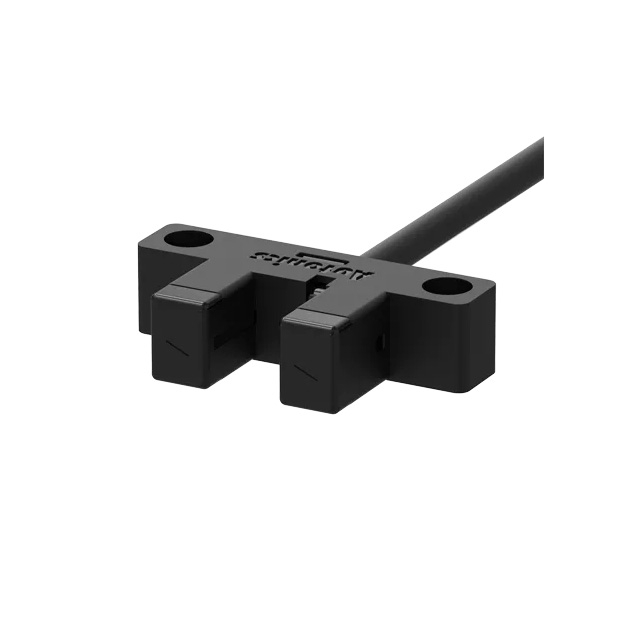

※ BS3 系列 6.5mm凹槽深度微型光電感測器
多種形狀，靈活安裝 (K, F, R, U, L型)
減少檢測錯誤，提升可視性
高耐衝擊與耐振動性能
靈活動作模式選擇
高速響應頻率
-
-
改良檢測面與本體等級，降低異物引起的檢測錯誤。
-
可從多個方向查看動作指示燈，提供清晰的視覺反饋。
-
提供入光時燈亮或遮光時燈亮兩種模式可選。
-
耐衝擊: 15,000 m/s² (約1,500G)
-
耐振動: 10 ~ 2,000 Hz (1.5振幅)
-
支援 Light ON/Dark ON 動作模式。
-
響應頻率高達 2kHz，適應高速運作需求。
-
小巧尺寸
配線引出型
高速回應
保護窗設計
經久耐用
超緊湊尺寸的微型光電感測器可以安裝在狹小的空間內。
5 種不同外形的型號可安裝在不同的應用場所。
依型號可選入光時燈亮或遮光時燈亮
依使用者需求或應用，可提供入光時燈亮或遮光時燈亮型號。
入光時燈亮(BS3-□□M-□)
遮光時燈亮(BS3-□□R-□)
動作指示燈可從多個方向查看，讓使用者輕鬆辨識各種環境設定下的動作狀態。
感測器提供高達2,000Hz的耐振動和高達1,500G的耐衝擊，允許安裝在惡劣的環境中。
使用M3螺栓輕鬆安裝
感知器透過M3螺栓可以輕鬆安裝或更換 。
產品應用
封邊機
當黏合板塊邊緣時，可透過加熱控制，熔化固體黏合劑。
銑床
微型光電感測器和步進馬達用於控制緊湊型銑床中的X-Y軸。
半導體零件上的雷射打標
微型光電感測器和步進馬達用於在半導體零件的雷射打標過程中移動和檢查托盤的X-Y軸位置。
BS3 系列 型號

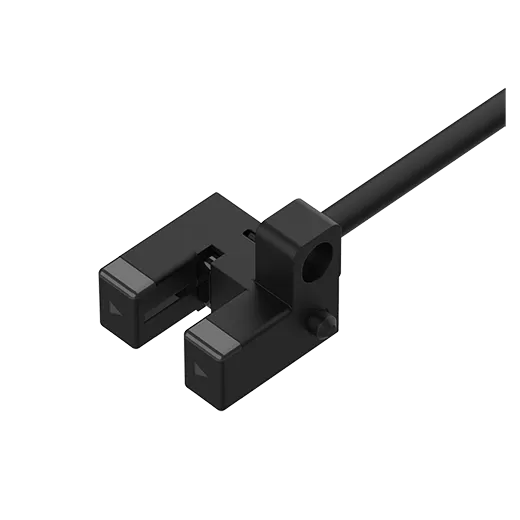

BS3-F1M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : NPN集電極開路
- 連接方式 : 配線引出型
BS3-F1M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : PNP集電極開路
- 連接方式 : 配線引出型
BS3-F1R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : NPN集電極開路
- 連接方式 : 配線引出型
BS3-F1R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : PNP集電極開路
- 連接方式 : 配線引出型

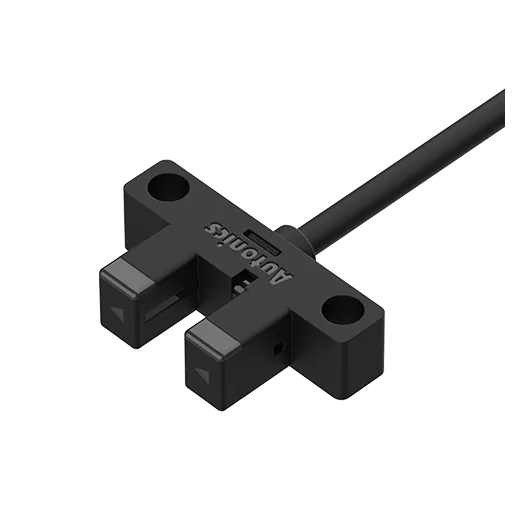

BS3-K1M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : NPN集電極開路
- 連接方式 : 配線引出型
BS3-K1M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : PNP集電極開路
- 連接方式 : 配線引出型
BS3-K1R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : NPN集電極開路
- 連接方式 : 配線引出型
BS3-K1R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : PNP集電極開路
- 連接方式 : 配線引出型

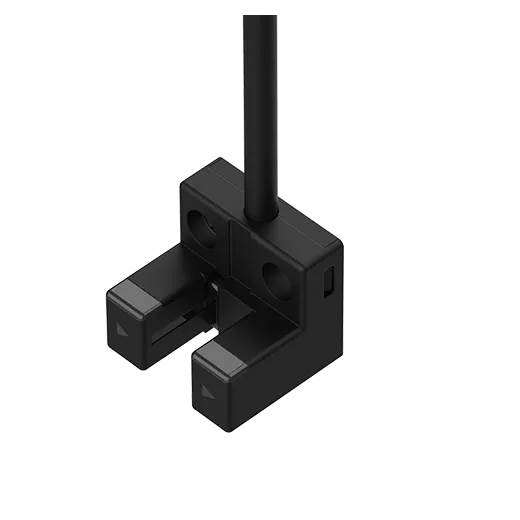

BS3-L1M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : NPN集電極開路
- 連接方式 : 配線引出型
BS3-L1M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : PNP集電極開路
- 連接方式 : 配線引出型
BS3-L1R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : NPN集電極開路
- 連接方式 : 配線引出型
BS3-L1R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : PNP集電極開路
- 連接方式 : 配線引出型

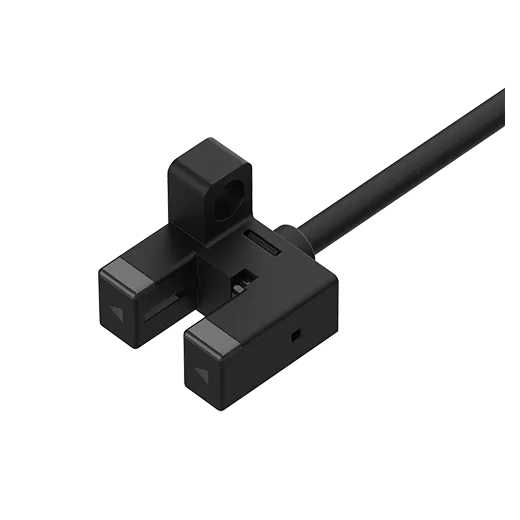

BS3-R1M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : NPN集電極開路
- 連接方式 : 配線引出型
BS3-R1M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : PNP集電極開路
- 連接方式 : 配線引出型
BS3-R1R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : NPN集電極開路
- 連接方式 : 配線引出型
BS3-R1R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : PNP集電極開路
- 連接方式 : 配線引出型

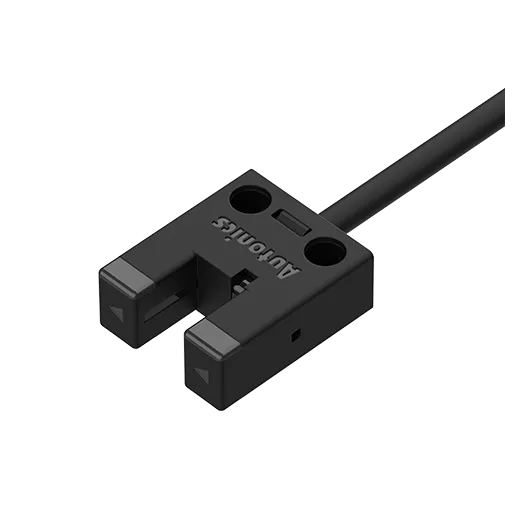

BS3-U1M
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : NPN集電極開路
- 連接方式 : 配線引出型
BS3-U1M-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : PNP集電極開路
- 連接方式 : 配線引出型
BS3-U1R
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : NPN集電極開路
- 連接方式 : 配線引出型
BS3-U1R-P
- 檢測類型 : 對射型
- 應差距離 : ≤0.05mm
- 回應時間 : Light ON: Max.20㎲,
Dark ON: Max.100㎲ - 控制輸出 : PNP集電極開路
- 連接方式 : 配線引出型
