BS5 系列 9mm 凹槽深度微型光電感測器 - 力通

BS5 系列 9mm 凹槽深度微型光電感測器 - 力通

Autonics｜BS5 系列 9mm 凹槽深度微型光電感測器具備 K、L、R、T、TA、F、Y 等多型外觀與接插／配線引出雙設計，適用於空間受限場所。其水平檢測面設計可有效減少誤檢，並搭載多方向可視動作指示燈與入光／遮光模式型號，提升現場辨識性與操作便利性。感測器支援 2kHz 高速響應並具備高達 1,500G 抗衝擊與 2,000Hz 抗振性能，在惡劣工業環境中依然穩定。廣泛應用於半導體清洗、封邊加工、銑床與雷射打標設備的高精度動作偵測需求中。
－ ＋
加入詢價車

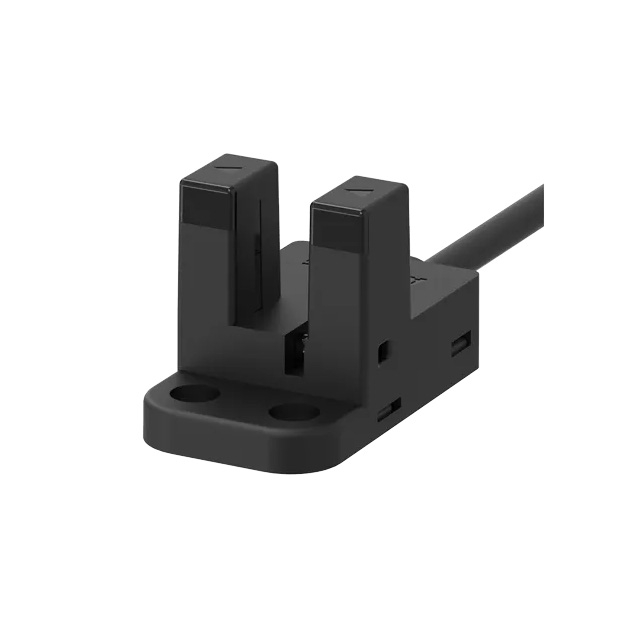

3.Autonics BS5 系列 凹槽深度9mm微型光電感測器.jpg
/
詳細介紹

產品特點下載

產品規格下載(BS5)產品說明下載(BS5)

2D/3D CAD下載

2D CAD下載(BS5)2D CAD下載(連接器)3D CAD下載

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證  認證  認證

產品規格



    ※ BS5 系列 9mm 凹槽深度微型光電感測器
  • 多樣形狀選擇：提供K、L、R、T、TA、F、Y型。

  • 減少檢測誤差：水平檢測面和本體設計。

  • 多角度視角：動作指示燈可從多個方向查看。

  • 指示燈選項：型號可選收光時指示燈亮或遮光時指示燈亮。

  • 高耐衝擊和耐振動：提升產品耐用性。

  • 高速響應：響應頻率高達2kHz。

  • 連接器選擇：標準和柔性連接器線材（另售）。


小巧尺寸

小巧尺寸

配線引出型

配線引出型

接插型

接插型

高速回應

高速回應

保護窗

保護窗

經久耐用

經久耐用


多種外型可提升安裝彈性

提供8種不同外形型號以安裝在各種應用中

配線引出型
配線引出型
接插型
接插型

可依型號選擇入光時指示燈ON或遮光時指示燈ON
依使用者需求及所需應用，可選擇
現有
入光時指示ON(BS5-□□M-□)
入光時指示ON(BS5-□□M-□)
現有型號僅在入光時指示燈O
新增
遮光時指示燈ON(BS5-□□R-□)
遮光時指示燈ON(BS5-□□R-□)
新增遮光時指示燈ON的型號

多方向動作指示燈
動作指示燈可從多個方向查看，從而使用戶可以識別各種環境設定中的動作狀態。
多方向動作指示燈
極高的耐衝擊與耐振動
感測器支援高達2,000 Hz的耐振動和高達1,500G的耐衝擊，從而可以安裝在惡劣的環境中。
極高的耐衝擊與耐振動

產品應用

半導體清洗機

半導體清洗機
光電液位感測器用於檢測半導體清潔設備中清潔液的液位。

封邊機

封邊機
當黏合板塊邊緣時，可透過加熱控制，熔化固體黏合劑。

銑床

銑床
微型光電感測器和步進馬達用於控制緊湊型銑床中的X-Y軸。

半導體零件上的雷射打標

半導體零件上的雷射打標
微型光電感測器和步進馬達用於在半導體零件的雷射打標過程中移動和檢查托盤的X-Y軸位置。






BS5 系列 型號

1BS5_R

BS5-R1M-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
2BS5_R

BS5-R1M-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型
3BS5_R_1

BS5-R1R-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型

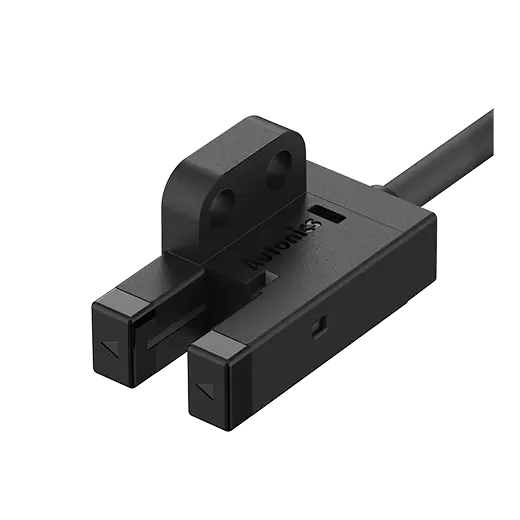

4BS5_R

BS5-R1R-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型
5BS5-T1M

BS5-T1M-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
6BS5-T1M

BS5-T1M-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型
7BS5_T

BS5-T1R-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型

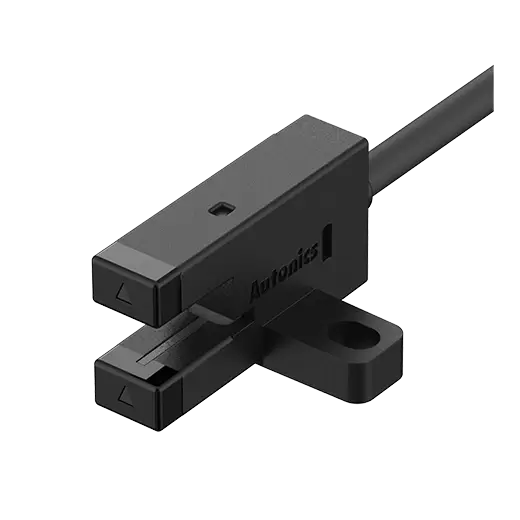

8BS5_T_1

BS5-T1R-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型
9BS5_TA

BS5-TA1M-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
10BS5_TA

BS5-TA1M-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型

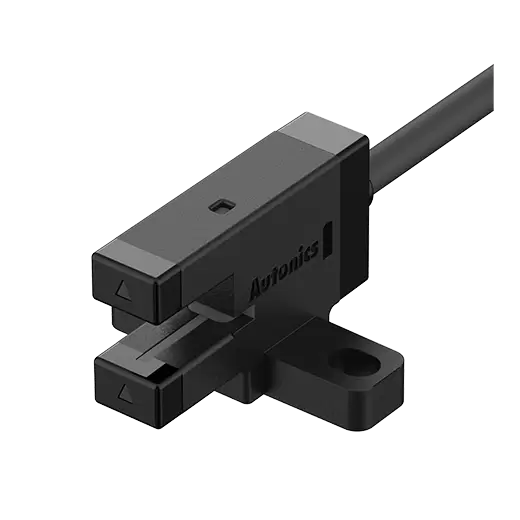

11BS5_TA_1

BS5-TA1R-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
12BS5_TA

BS5-TA1R-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型
13BS5-V1M

BS5-V1M-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
14BS5-V1M_1

BS5-V1M-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型
15BS5_V

BS5-V1R-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
16BS5_V_1

BS5-V1R-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型

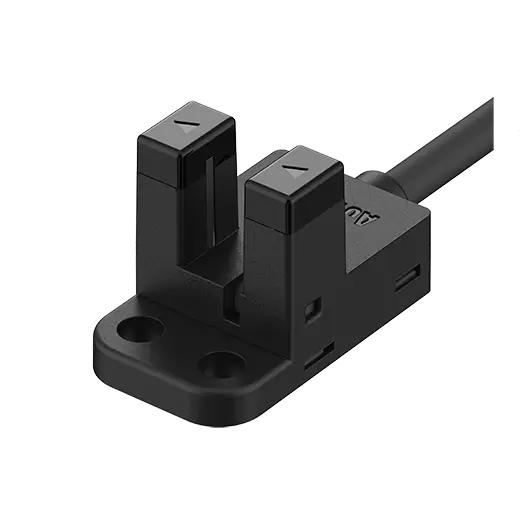

17BS5-Y1M

BS5-Y1M-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
18BS5-Y1M

BS5-Y1M-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型
19BS5_Y

BS5-Y1R-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
20BS5_Y_1

BS5-Y1R-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型
21BS5_F

BS5-F1M-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
22BS5_F

BS5-F1M-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型

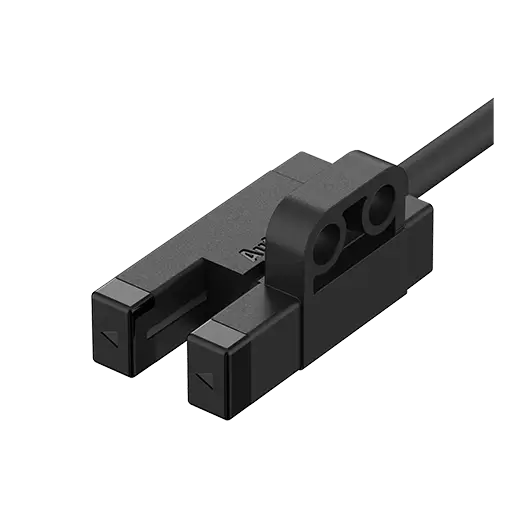

23BS5_F

BS5-F1R-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
24BS5_F_1

BS5-F1R-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型

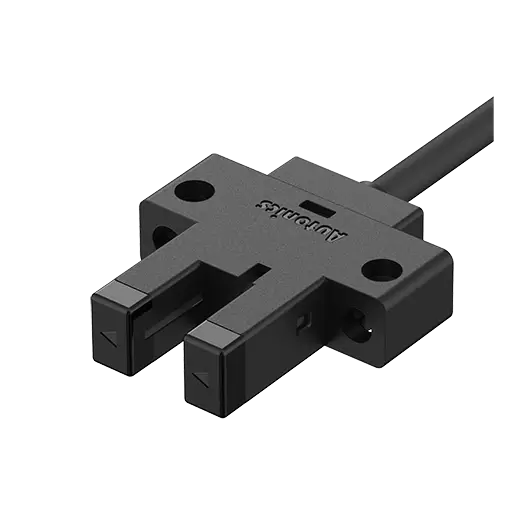

25BS5-K1M

BS5-K1M-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
26BS5-K1M

BS5-K1M-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型
27BS5-K

BS5-K1R-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
28BS5-K

BS5-K1R-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型
29BS5-L1M

BS5-L1M-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型
30BS5-L1M

BS5-L1M-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型
31BS5_L

BS5-L1R-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型

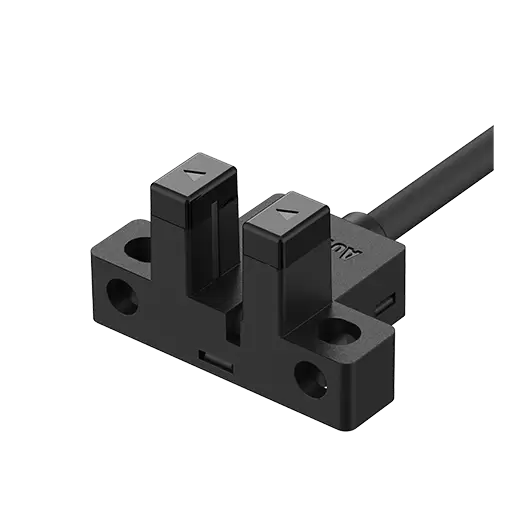

32BS5_L_1

BS5-L1R-P-F

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型

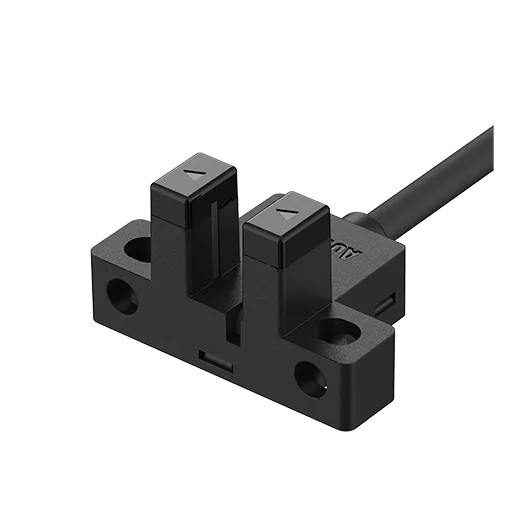

33BS5-L1M_2

BS5-L1M

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型

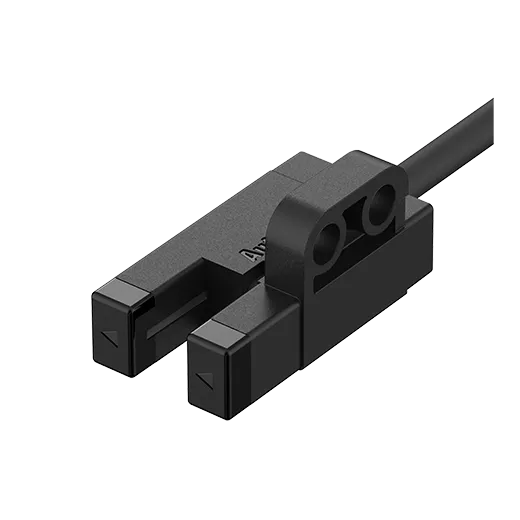

34BS5_F

BS5-F1M-P

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型

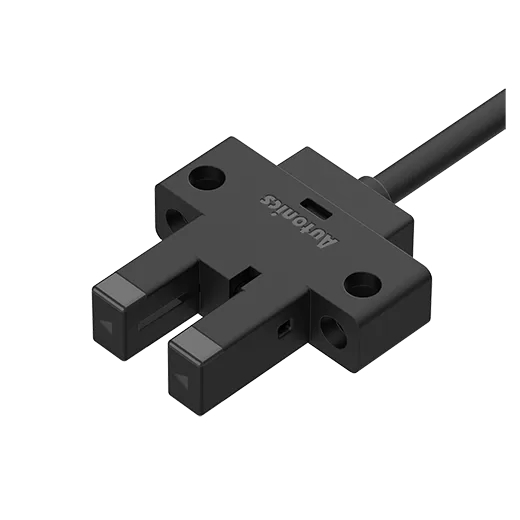

35BS5_K

BS5-K1R

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 配線引出型

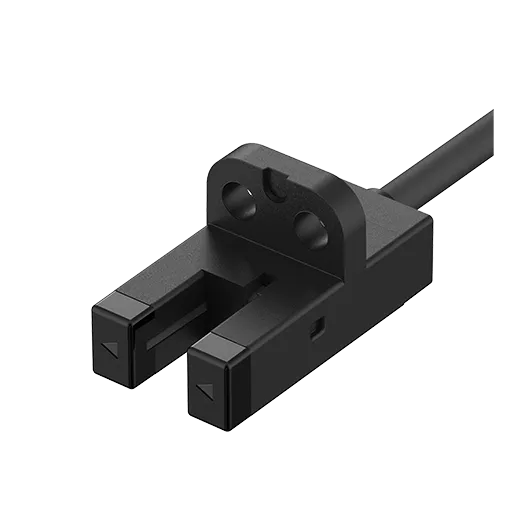

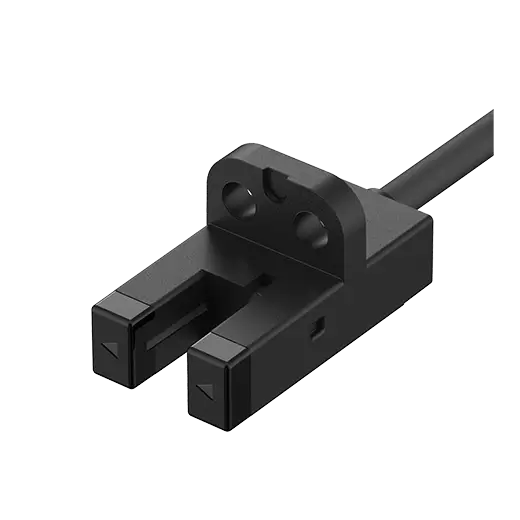

36BS5_V_1

BS5-V1R-P

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 配線引出型

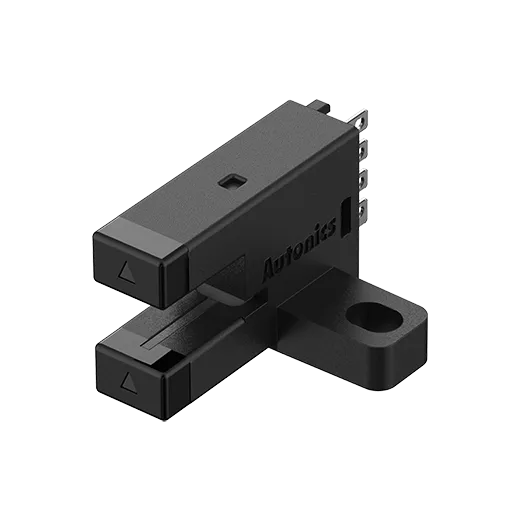

37BS5-T2M_1

BS5-T2M

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 接插型

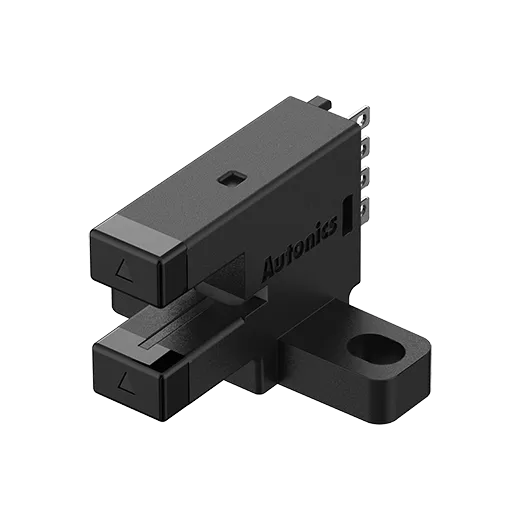

38BS5_TA_C

BS5-TA2M-P

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 接插型

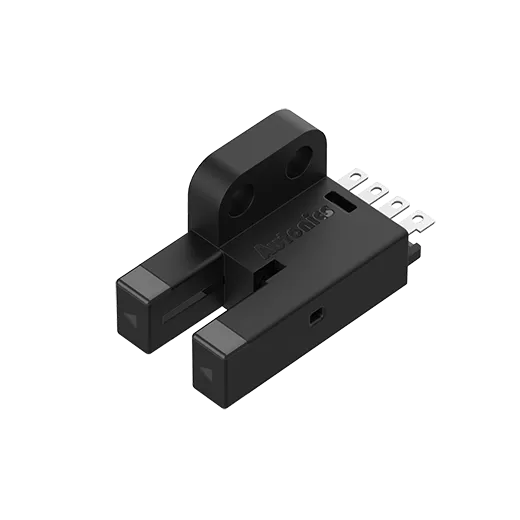

39BS5_R_C

BS5-R2R

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : NPN 集電極開路輸出
  • 連接方式 : 接插型

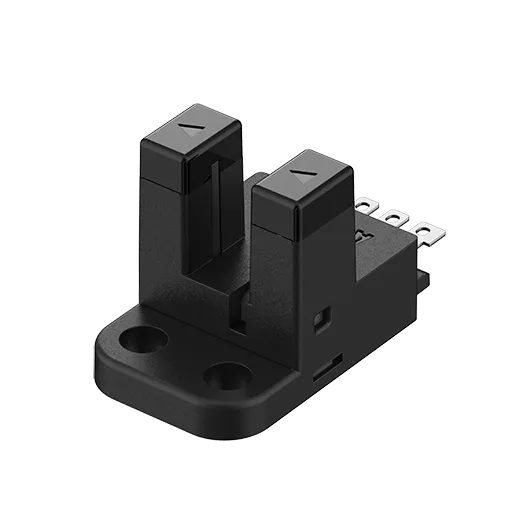

40BS5_Y_C_1

BS5-Y2R-P

  • 檢測類型 : 對射型
  • 檢測距離 : 5mm
  • 電源電壓 : 5-24VDC ±10%(漣波P-P : max. 10%)
  • 控制輸出 : PNP 集電極開路輸出
  • 連接方式 : 接插型
