產品規格
※ BTF 系列 超薄型光電感測器
-
超薄尺寸：
- 對射型：W 13 x H 19 x L 3.7 mm
- 漫反射型、BGS反射型：W 13 x H 24 x L 3.7 mm
-
檢測方法與最小檢測物尺寸：
- 對射型（BTF1M）：Ø2 mm
- 漫反射型（BTF30）：Ø0.2 mm（偵測距離10mm）
- BGS反射型（BTF15）：Ø0.2 mm（偵測距離10mm）
-
最大檢測距離：1 m（對射型），檢測距離可能因環境因素而異
-
指示燈：穩定指示燈（綠色 LED）和動作指示燈（紅色 LED）
-
耐用設計：不鏽鋼304安裝支架，確保耐用性
-
高防護等級：符合IP67防護等級（IEC規格）
超薄尺寸
最大檢測距離
偵測微小目標
背景抑制(BGS)檢測
防護等級
產品應用
洋芋片製造和包裝過程
這是使用Autonics產品的馬鈴薯晶片製造和封裝過程的應用範例。
包裝箱標籤
超薄型光電感測器安裝在狹小的空間內，用於偵測貼標後的包裝箱，然後運輸。
BTF 系列 型號

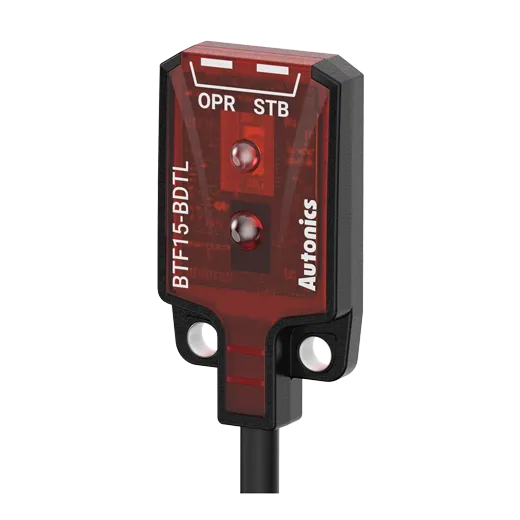

BTF15-BDTL
- 檢測類型 : BGS反射型
- 檢測距離 : 1~15mm
- 檢測物 : 不透明，半透明物體(最小檢測物:不透明物體 of Ø0.2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms

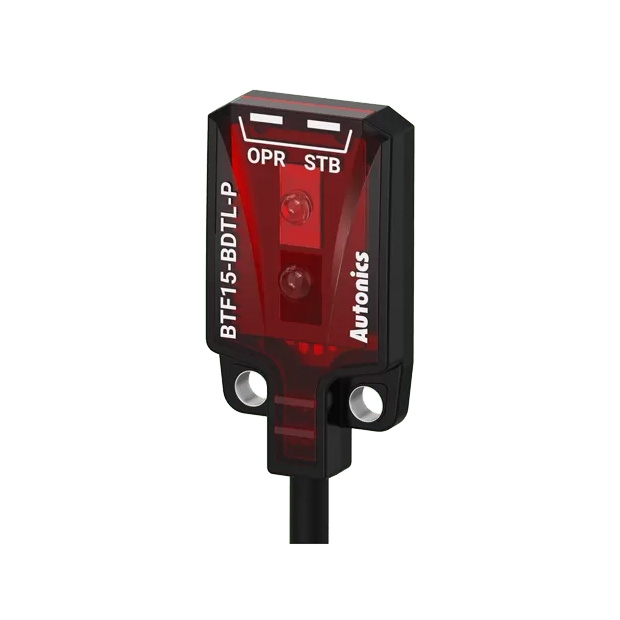

BTF15-BDTL-P
- 檢測類型 : BGS反射型
- 檢測距離 : 1~15mm
- 檢測物 : 不透明，半透明物體(最小檢測物:不透明物體 of Ø0.2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTF15-BDTD
- 檢測類型 : BGS反射型
- 檢測距離 : 1~15mm
- 檢測物 : 不透明，半透明物體(最小檢測物:不透明物體 of Ø0.2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms

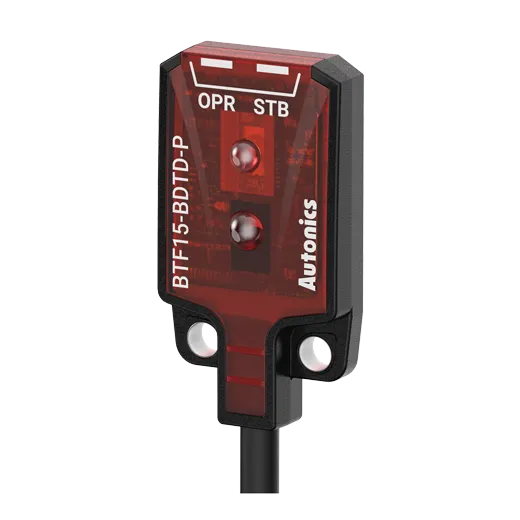

BTF15-BDTD-P
- 檢測類型 : BGS反射型
- 檢測距離 : 1~15mm
- 檢測物 : 不透明，半透明物體(最小檢測物:不透明物體 of Ø0.2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms

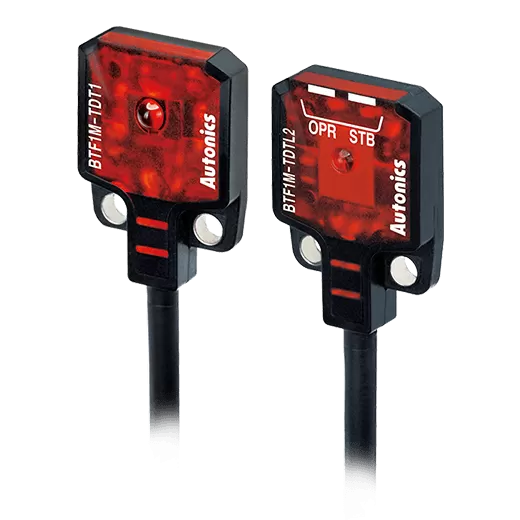

BTF1M-TDTL
- 檢測類型 : 對射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體Min.Ø2mm
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTF1M-TDTL-P
- 檢測類型 : 對射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體Min.Ø2mm
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms

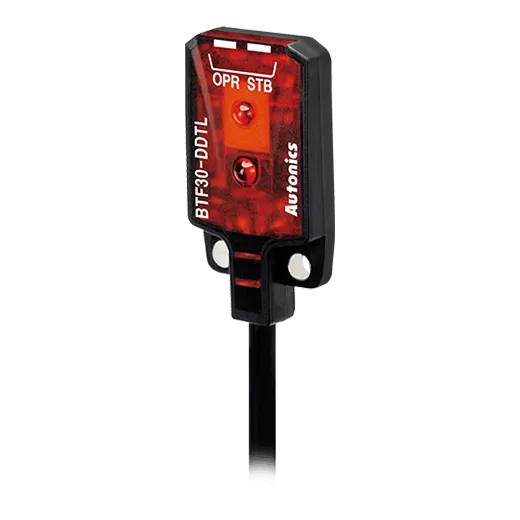

BTF30-DDTL
- 檢測類型 : 漫反射型
- 檢測距離 : 5~30mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTF30-DDTL-P
- 檢測類型 : 漫反射型
- 檢測距離 : 5~30mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms

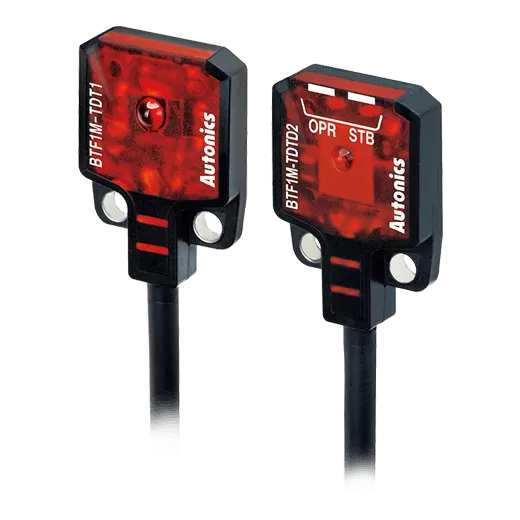

BTF1M-TDTD
- 檢測類型 : 對射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體Min.Ø2mm
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms

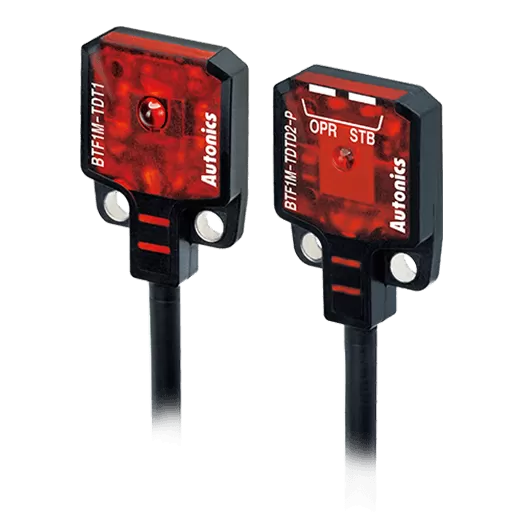

BTF1M-TDTD-P
- 檢測類型 : 對射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體Min.Ø2mm
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTF30-DDTD
- 檢測類型 : 漫反射型
- 檢測距離 : 5~30mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms

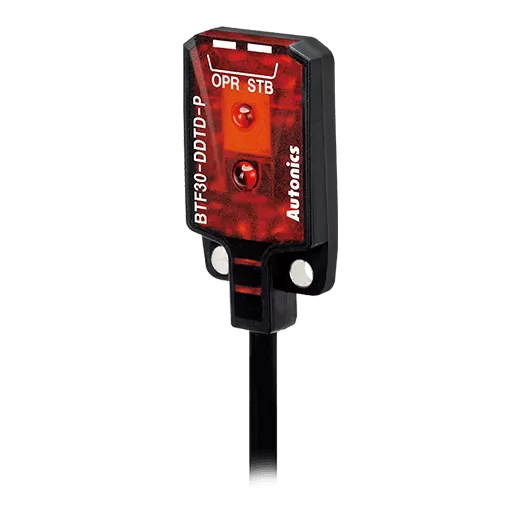

BTF30-DDTD-P
- 檢測類型 : 漫反射型
- 檢測距離 : 5~30mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
