產品規格
※ BTS 系列 超小型光電感測器
-
超薄尺寸：
- 對射型：寬 7.2 x 高 18.6 x 長 9.5 mm
- 回歸反射型、會聚反射型：寬 7.2 x 高 24.6 x 長 10.8 mm
-
偵測微小目標物：
- 對射型（BTS1M）：Ø2 mm
- 逆反射型（BTS200）：Ø2 mm（偵測距離100 mm）
- 會聚反射型（BTS15/BTS30）：Ø0.15 mm（偵測距離10 mm）
- 檢測距離可能因環境因素而異
-
最大檢測距離：1 m（直通型）
-
LED指示燈：穩定指示燈（綠色LED）和運行指示燈（紅色LED）
-
耐用設計：不鏽鋼304安裝支架，確保耐用性
-
高防護等級：符合IP67防護結構（IEC標準）
\
超薄尺寸
最大限度距離
偵測微小目標
防護等級
超緊湊型感測器，寬度僅 7.2 毫米，非常適合安裝於狹小空間或小型設備中。
這些感測器能精確檢測小至 Ø0.15 毫米的微小目標，包括金屬線、半導體晶片、薄型熱電偶等。
緊湊型對射型感測器，最大檢測距離可達 1 米。
感測器配備穩定指示燈（綠色 LED）和運行指示燈（紅色 LED），即時顯示運行狀態。
可見的紅色光源讓使用者輕鬆定位感應點，便於安裝調整。
IP67 防護等級確保感測器在有灰塵或水的環境中安全穩定運行。
產品應用
洋芋片製造和包裝過程
這是使用Autonics產品的馬鈴薯晶片製造和封裝過程的應用範例。
煞車碟盤製造
超緊湊型光電感測器用於檢測生產線上是否存在煞車碟盤。
成品傳輸
超小型光電感測器安裝在傳送帶上，檢測是否有需要運送的成品。
BTS 系列 型號

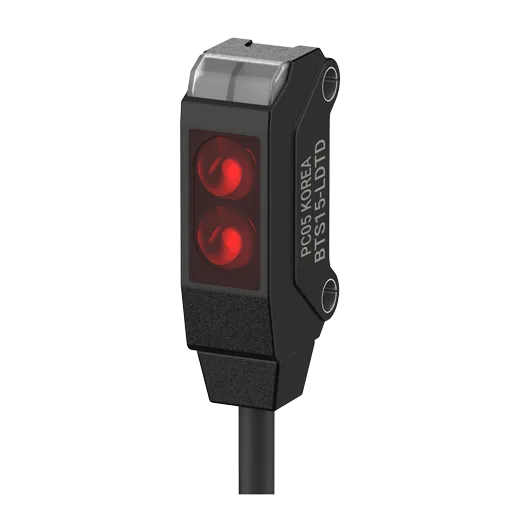

BTS15-LDTD
- 檢測類型 : 限定距離反射型
- 檢測距離 : 5~15mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.15mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS15-LDTD-P
- 檢測類型 : 限定距離反射型
- 檢測距離 : 5~15mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.15mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms

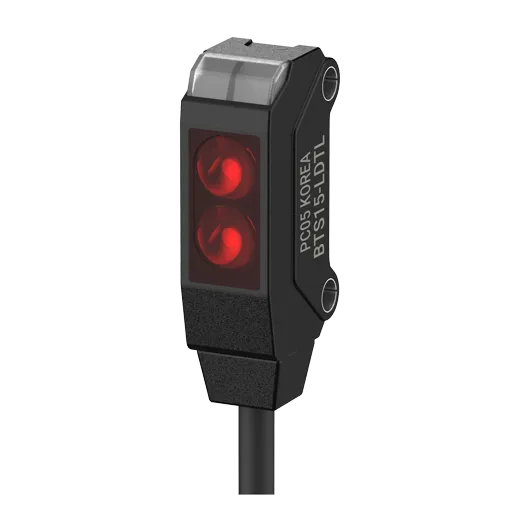

BTS15-LDTL
- 檢測類型 : 限定距離反射型
- 檢測距離 : 5~15mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.15mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS15-LDTL-P
- 檢測類型 : 限定距離反射型
- 檢測距離 : 5~15mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.15mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS1M-TDTD
- 檢測類型 : 對射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體Min.Ø2mm
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS1M-TDTD-P
- 檢測類型 : 對射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體Min.Ø2mm
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms

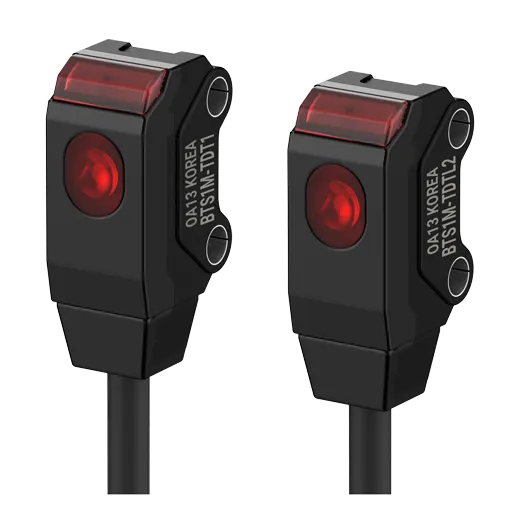

BTS1M-TDTL
- 檢測類型 : 對射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體Min.Ø2mm
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS1M-TDTL-P
- 檢測類型 : 對射型
- 檢測距離 : 1m
- 檢測物 : 不透明物體Min.Ø2mm
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS200-MDTD
- 檢測類型 : 鏡面反射型
- 檢測距離 : 10~200mm
- 檢測物 : 不透明物體 Min.Ø27mm(最小檢測物: 不透明物體 Ø2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS200-MDTD-P
- 檢測類型 : 鏡面反射型
- 檢測距離 : 10~200mm
- 檢測物 : 不透明物體 Min.Ø27mm(最小檢測物: 不透明物體 Ø2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS200-MDTL
- 檢測類型 : 鏡面反射型
- 檢測距離 : 10~200mm
- 檢測物 : 不透明物體 Min.Ø27mm(最小檢測物: 不透明物體 Ø2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS200-MDTL-P
- 檢測類型 : 鏡面反射型
- 檢測距離 : 10~200mm
- 檢測物 : 不透明物體 Min.Ø27mm(最小檢測物: 不透明物體 Ø2mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS30-LDTD
- 檢測類型 : 限定距離反射型
- 檢測距離 : 5~30mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.15mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS30-LDTD-P
- 檢測類型 : 限定距離反射型
- 檢測距離 : 5~30mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.15mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS30-LDTL
- 檢測類型 : 限定距離反射型
- 檢測距離 : 5~30mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.15mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
BTS30-LDTL-P
- 檢測類型 : 限定距離反射型
- 檢測距離 : 5~30mm
- 檢測物 : 不透明，半透明物件(最小檢測物: Ø0.15mm)
- 光源 : 紅色LED(650nm)
- 回應時間 : Max.1ms
