產品規格
-
LCD顯示器：易於讀取的PV字符
-
輸入類型：電壓輸入 (PNP) / 無電壓輸入 (NPN) 可選，支援通用電壓輸入
-
One-shot輸出時間：0.01~99.99秒（0.01秒為間隔）
-
緊湊尺寸：後長度64.5 mm
計數器功能：
-
預設值設定範圍：0.00001~99999.9
-
多種輸入/輸出模式：11種輸入模式，11種輸出模式
-
設定初始點功能
-
總合計數顯示模式：同時顯示目前計數和總計數
計時器功能：
-
多種輸出模式：15種輸出模式
-
時間設定範圍：0.001秒~99999.9小時
-
支援輸出時間設定為0
計數器+計時器功能
LCD顯示
減少後長度
輸入可選
輸入範圍
多種計時範圍
計數器+計時器功能
CX系列整合了計數器和計時器功能，可根據應用要求靈活操作。
LCD顯示器帶有易於讀取的字符
LCD顯示器提供高可視性，從各視角支援清晰的狀態讀數。
透過參數設定選擇NPN/PNP輸入類型
使用者可以透過參數設定在NPN或PNP輸入類型之間切換，從而為使用者提供更大的靈活性。
寬預設縮放值設定範圍
預設縮放值範圍可設定為0.00001~99999.9，適用於需要精確控制的場所。
緊湊型設計，後長64.5 mm
與Autonics同類型計數器/計時器型號相比，後長度減少了28％。 64.5mm的後部尺寸允許在有限的空間內輕鬆安裝。
總計數顯示模式(計數器模式)
總合計數顯示模式允許計數器顯示總計數值以及目前計數值。
＊通用電壓輸入型除外。
寬時間設定範圍(計時器模式)
計時器可設定範圍0.001秒至99999.9小時，允許在不同的環境設定中應用。
產品應用
工廠配電盤
邏輯觸控螢幕安裝在配電盤上，用於控制和監控設備的操作過程。
CX 系列 型號
CX6M-1P2
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 24VAC~ 50/60Hz，24-48VDC
CX6M-1P2F
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 24VAC~ 50/60Hz，24-48VDC
CX6M-1P4
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 100-240VAC~ 50/60Hz
CX6M-1P4F
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 100-240VAC~ 50/60Hz

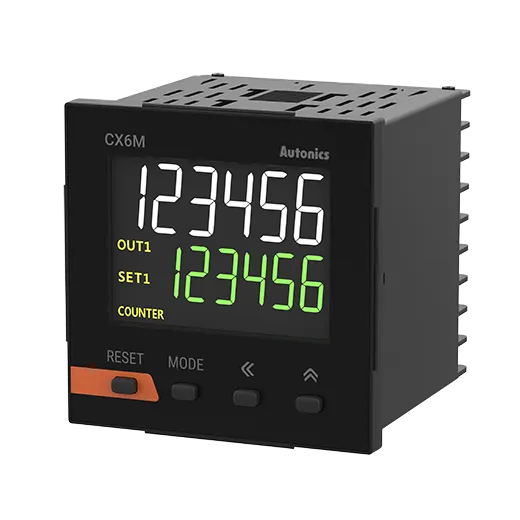

CX6M-2P2
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 24VAC~ 50/60Hz，24-48VDC
CX6M-2P2F
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 24VAC~ 50/60Hz，24-48VDC
CX6M-2P4
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 100-240VAC~ 50/60Hz
CX6M-2P4F
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 100-240VAC~ 50/60Hz

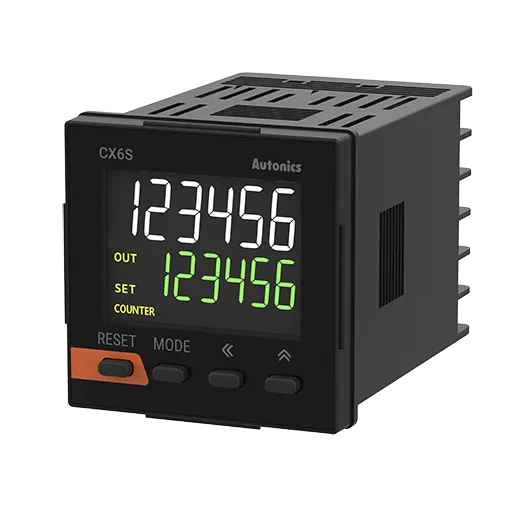

CX6S-1P2
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 24VAC~ 50/60Hz，24-48VDC
CX6S-1P2F
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 24VAC~ 50/60Hz，24-48VDC
CX6S-1P4
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 100-240VAC~ 50/60Hz
CX6S-1P4F
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 100-240VAC~ 50/60Hz

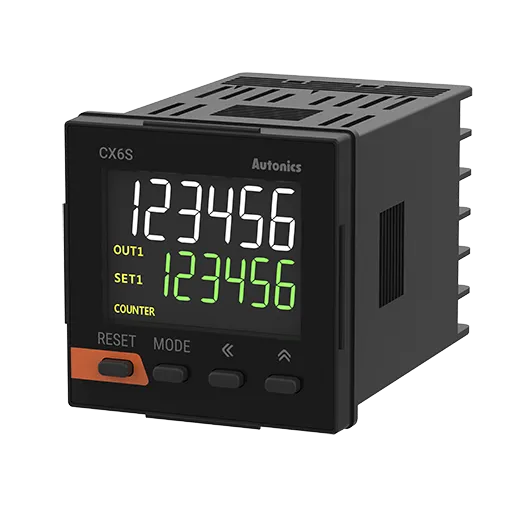

CX6S-2P2
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 24VAC~ 50/60Hz，24-48VDC
CX6S-2P2F
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 24VAC~ 50/60Hz，24-48VDC
CX6S-2P4
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 100-240VAC~ 50/60Hz
CX6S-2P4F
- 顯示方式 : 計數顯示部分 - 2位元7段LCD，4位元11段LCD
設定值顯示部 - 6位元7段LCD - 動作方式 : 計數器: 加計數，減計數，加/減計數
計時器: 加計時，減計時 - 端子 : 端子台
- 輸出動作 : 訊號ON延遲，電源ON延遲，ON-OFF延遲
- 電源電壓 : 100-240VAC~ 50/60Hz
