E100H 系列 外徑100mm中空軸增量旋轉編碼器 - 力通

E100H 系列 外徑100mm中空軸增量旋轉編碼器 - 力通

Autonics｜E100H 系列為 Autonics 所推出的大型 Ø100mm 中空軸型增量式旋轉編碼器，軸徑 Ø35mm，可直接安裝於曳引機軸上，省去聯軸器，簡化機構設計並提升穩定性。支援 512、1000 與 1024 脈衝／轉解析度，搭配多樣控制輸出形式及 5V／12–24VDC 電源輸入，提供高信號準確性與兼容性。為電梯垂直移動控制等場景量身打造，亦適用於大型旋轉設備與重載位置監控應用。
－ ＋
加入詢價車

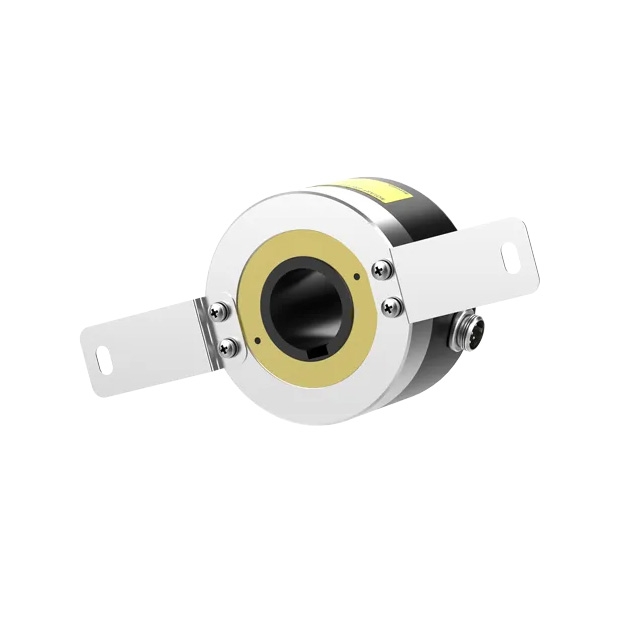

20.Autonics E100H 系列 外徑100mm增量型旋轉編碼器_中空軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E100)  產品說明下載(E100)

2D/3D CAD下載

2D CAD下載(E100H)  3D CAD下載(E100H35)


認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ E100H 系列 外徑100mm中空軸增量旋轉編碼器

  • 尺寸: Ø100 mm 外徑 / Ø35 mm 軸內徑

  • 應用: 電梯系統的理想選擇

  • 解析度: 512, 1024, 1000 脈衝每轉

  • 控制輸出: 多種選項

  • 電源電壓: 5 VDC ±5%, 12-24 VDC ±5%

E100H 系列 型號

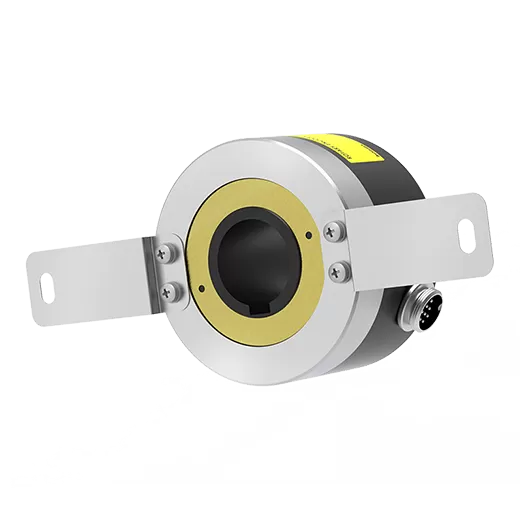

1E100H

E100H35-10000-3-N-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 10000(P/R)
1E100H

E100H35-10000-3-N-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 10000(P/R)
1E100H

E100H35-10000-3-T-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 10000(P/R)
1E100H

E100H35-10000-3-T-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 10000(P/R)
1E100H

E100H35-10000-3-V-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 10000(P/R)
1E100H

E100H35-10000-3-V-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 10000(P/R)
1E100H

E100H35-10000-6-L-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 10000(P/R)
1E100H

E100H35-10000-6-L-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 10000(P/R)
1E100H

E100H35-1024-3-N-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 1024P/R
1E100H

E100H35-1024-3-N-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 1024P/R
1E100H

E100H35-1024-3-T-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 1024P/R
1E100H

E100H35-1024-3-T-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 1024P/R
1E100H

E100H35-1024-3-V-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 1024P/R
1E100H

E100H35-1024-3-V-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 1024P/R
1E100H

E100H35-1024-6-L-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 1024P/R
1E100H

E100H35-1024-6-L-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 1024P/R
1E100H

E100H35-512-3-N-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 512(P/R)
1E100H

E100H35-512-3-N-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 512(P/R)
1E100H

E100H35-512-3-T-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 512(P/R)
1E100H

E100H35-512-3-T-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 512(P/R)
1E100H

E100H35-512-3-V-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 512(P/R)
1E100H

E100H35-512-3-V-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 512(P/R)
1E100H

E100H35-512-6-L-24

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 512(P/R)
1E100H

E100H35-512-6-L-5

  • 軸內徑 : Ø35mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 300gf.cm(max. 0.0294N.m)
  • 解析度 : 512(P/R)
