E20HB 系列 外徑20mm嵌入型中空軸增量型旋轉編碼器 - 力通

E20HB 系列 外徑20mm嵌入型中空軸增量型旋轉編碼器 - 力通

Autonics｜E20HB 系列編碼器具備 Ø20mm 的超小型嵌入式設計與僅 35 克的輕量結構，是緊湊型設備中精密位置控制的理想選擇。產品支援每轉 100、200、320、360 脈衝的解析度，並提供多樣控制輸出以符合不同系統需求。其低軸慣性設計有助於提升設備效能並降低機械負荷，同時支援 5VDC／12VDC 電源輸入，確保穩定可靠的訊號傳輸，廣泛應用於小型自動化裝置與設備內部集成。
－ ＋
加入詢價車

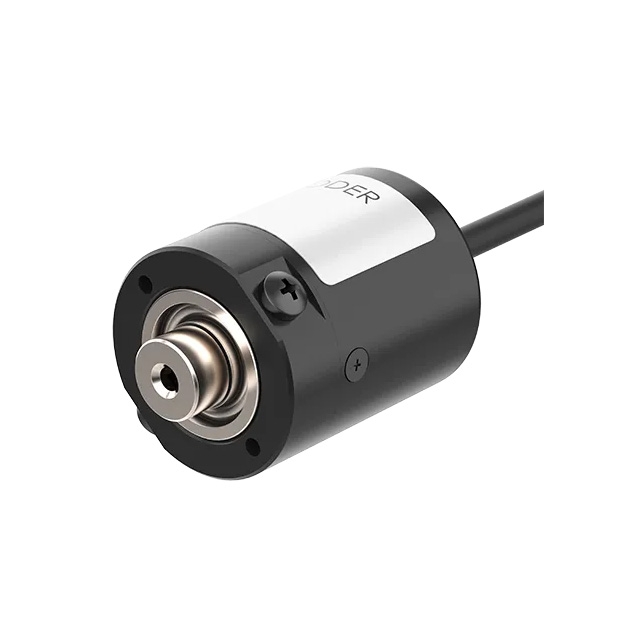

5.Autonics E20HB 系列 外徑20mm增量型旋轉編碼器_中空軸嵌入型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E20)  產品說明下載(E20)

2D/3D CAD下載

2D CAD下載(E20HB)  2D CAD下載(E20HB)-2  3D CAD下載(E20HB3)

認證書下載

產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證

產品規格

    ※ E20HB 系列 外徑20mm嵌入型中空軸增量型旋轉編碼器

  • 超緊湊設計：Ø20毫米外殼，35克輕巧設計，適用於狹窄或有限空間。

  • 低軸慣性力矩：減少設備旋轉慣量。

  • 多種解析度：每轉100、200、320、360個脈衝。

  • 多樣控制輸出：滿足不同應用需求。

  • 電源供應：5VDC ±5％，12VDC ±5％，穩定可靠。

E20HB 系列 型號

1E20HB_S_1

E20HB3-200-3-V-5-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
2E20HB_S_2

E20HB3-360-3-V-12-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
3E20HB_S_3

E20HB3-360-3-V-5-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
4E20HB_S_4

E20HB3-100-6-L-5-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
5E20HB_S_5

E20HB3-200-6-L-5-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
6E20HB_S

E20HB3-360-6-L-5-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
7E20HB_S

E20HB3-100-3-N-5-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
8E20HB_S_1

E20HB3-200-3-N-12-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
9E20HB_S_2

E20HB3-200-3-N-5-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
10E20HB_S_3

E20HB3-360-3-N-12-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
11E20HB_S_4

E20HB3-360-3-N-5-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
12E20HB_S_5

E20HB3-100-3-V-12-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
13E20HB_S_6

E20HB3-100-3-V-5-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
14E20HB_S

E20HB3-200-3-V-12-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
15E20HB_S_1

E20HB2.5-360-3-V-12-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
16E20HB_S_2

E20HB2.5-360-3-V-5-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
17E20HB_S_3

E20HB2.5-100-6-L-5-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
18E20HB_S_4

E20HB2.5-200-6-L-5-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
19E20HB_S_5

E20HB2.5-360-6-L-5-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
20E20HB_S_6

E20HB3-100-3-N-12-S

  • 軸內徑 : Ø3mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
21E20HB_S

E20HB2.5-200-3-N-12-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
22E20HB_S_1

E20HB2.5-200-3-N-5-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
23E20HB_S_2

E20HB2.5-360-3-N-12-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
24E20HB_S_3

E20HB2.5-360-3-N-5-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
25E20HB_S_4

E20HB2.5-100-3-V-12-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
26E20HB_S_5

E20HB2.5-100-3-V-5-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
27E20HB_S_6

E20HB2.5-200-3-V-12-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
28E20HB_S

E20HB2.5-200-3-V-5-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
29E20HB_S

E20HB2-360-3-V-5-S

  • 軸內徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
30E20HB_S_1

E20HB2-100-6-L-5-S

  • 軸內徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
31E20HB_S_2

E20HB2-200-6-L-5-S

  • 軸內徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R

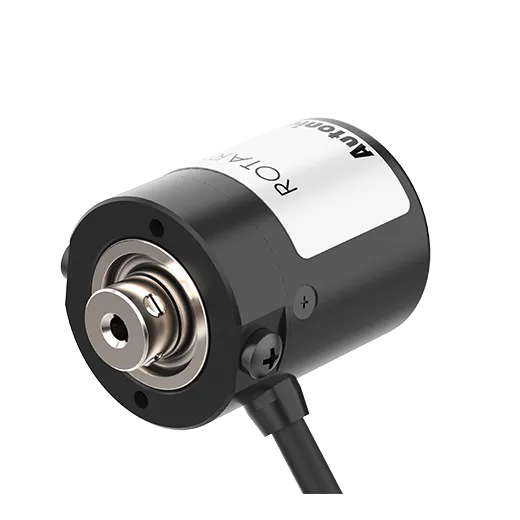

32E20HB_S_3

E20HB2-360-6-L-5-S

  • 軸內徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
33E20HB_S_4

E20HB2.5-100-3-N-12-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
34E20HB_S_5

E20HB2.5-100-3-N-5-S

  • 軸內徑 : Ø2.5mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
35E20HB_S_1

E20HB2-100-3-V-5-S

  • 軸內徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
36E20HB_S_2

E20HB2-200-3-V-12-S

  • 軸內徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
37E20HB_S_3

E20HB2-200-3-V-5-S

  • 軸內徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
38E20HB_S_4

E20HB2-360-3-V-12-S

  • 軸內徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
39E20HB_S

E20HB2-100-3-N-12-S

  • 軸內徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
40E20HB_S_1

E20HB2-100-3-N-5-S

  • 軸內徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
