E20S 系列 外徑20mm軸型增量旋轉編碼器 - 力通

E20S 系列 外徑20mm軸型增量旋轉編碼器 - 力通

Autonics｜E20S 系列增量式編碼器具備 Ø20mm 的小巧軸型設計與 35 克輕量結構，是自動化設備中空間受限應用的理想解決方案。其低軸慣性特性可有效減少旋轉負載，提升系統響應效率。支援每轉 100、200、320、360 脈衝解析度與多種輸出型式，並相容 5VDC 與 12VDC 電源輸入，確保穩定性與相容性，廣泛應用於精密定位、小型機構控制與快速反應裝置。
－ ＋
加入詢價車

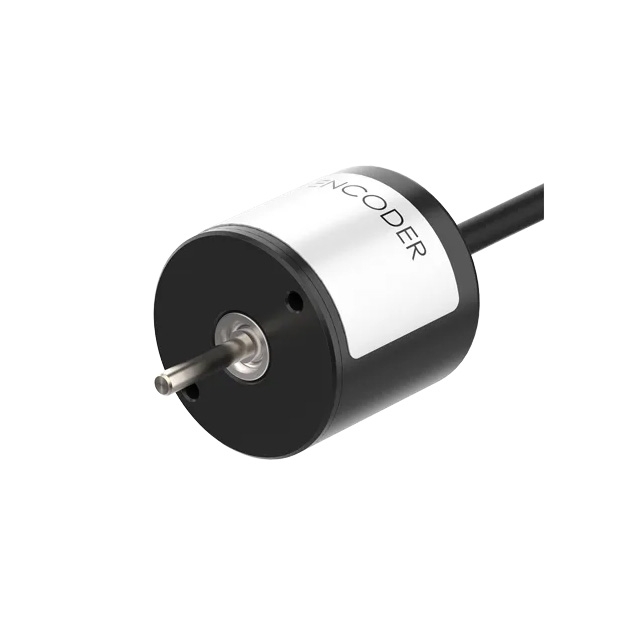

6.Autonics E20S 系列 外徑20mm增量型旋轉編碼器_軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E20)  產品說明下載(E20)

2D/3D CAD下載

2D CAD下載(E20S)  3D CAD下載(E20S2-R)  3D CAD下載(E20S2-S)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證  認證   認證   認證

產品規格

    ※ E20S 系列 外徑20mm軸型增量旋轉編碼器

  • 超緊湊設計：Ø20毫米外殼，35克輕巧設計，適合狹窄或有限空間。

  • 易於安裝：適用於狹窄或有限的空間內。

  • 低軸慣性力矩：減少設備旋轉慣量。

  • 多種解析度選擇：每轉100、200、320、360個脈衝。

  • 多種控制輸出：滿足不同應用需求。

  • 電源電壓：5 VDC ±5%, 12 VDC ±5%，穩定可靠。

E20S 系列 型號

1E20S_R

E20S2-100-3-N-12-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
2E20S_S

E20S2-100-3-N-12-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
3E20S_R_1

E20S2-100-3-N-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
4E20S_S_1

E20S2-100-3-N-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
5E20S_R

E20S2-100-3-V-12-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
6E20S_S_2

E20S2-100-3-V-12-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
7E20S_R_1

E20S2-100-3-V-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
8E20S_S_3

E20S2-100-3-V-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
9E20S_R

E20S2-100-6-L-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
10E20S_S

E20S2-100-6-L-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 100(P/R)
11E20S_R_2

E20S2-200-3-N-12-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
12E20S_S_2

E20S2-200-3-N-12-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
13E20S_R_3

E20S2-200-3-N-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
14E20S_S_3

E20S2-200-3-N-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
15E20S_R_2

E20S2-200-3-V-12-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
16E20S_S_4

E20S2-200-3-V-12-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
17E20S_R_3

E20S2-200-3-V-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
18E20S_S_5

E20S2-200-3-V-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
19E20S_R_1

E20S2-200-6-L-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
20E20S_S_1

E20S2-200-6-L-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 200P/R
21E20S_R_6

E20S2-320-3-N-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 320(P/R)
22E20S_S_1

E20S2-320-3-N-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 320(P/R)
23E20S_R_6

E20S2-320-3-V-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 320(P/R)
24E20S_R_4

E20S2-360-3-N-12-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
25E20S_S_4

E20S2-360-3-N-12-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
26E20S_R_5

E20S2-360-3-N-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
27E20S_S

E20S2-360-3-N-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
28E20S_R_4

E20S2-360-3-V-12-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
29E20S_S_6

E20S2-360-3-V-12-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
30E20S_R_5

E20S2-360-3-V-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
31E20S_S_7

E20S2-360-3-V-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
32E20S_R_2

E20S2-360-6-L-5-R

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
33E20S_S_2

E20S2-360-6-L-5-S

  • 軸外徑 : Ø2mm
  • 最大響應頻率 : 100kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 5gf.cm(max. 0.00049N.m)
  • 解析度 : 360P/R
