E40HB 系列 外徑40mm嵌入型中空軸增量型旋轉編碼器 - 力通

E40HB 系列 外徑40mm嵌入型中空軸增量型旋轉編碼器 - 力通

Autonics｜E40HB 系列為 Autonics 提供的高機能緊湊型增量式旋轉編碼器，外徑僅 Ø40mm，支援軸型、中空軸與嵌入型等多樣安裝方式，適用於狹窄或結構受限場域。提供 1～5000 脈衝解析度，支援多種控制輸出與 5V / 12–24VDC 電源輸入，確保穩定應用於精密位置控制。其低軸慣性設計可提升設備效能，常見應用於電梯門控制、扶梯定位與停車系統等工業自動化場景。
－ ＋
加入詢價車

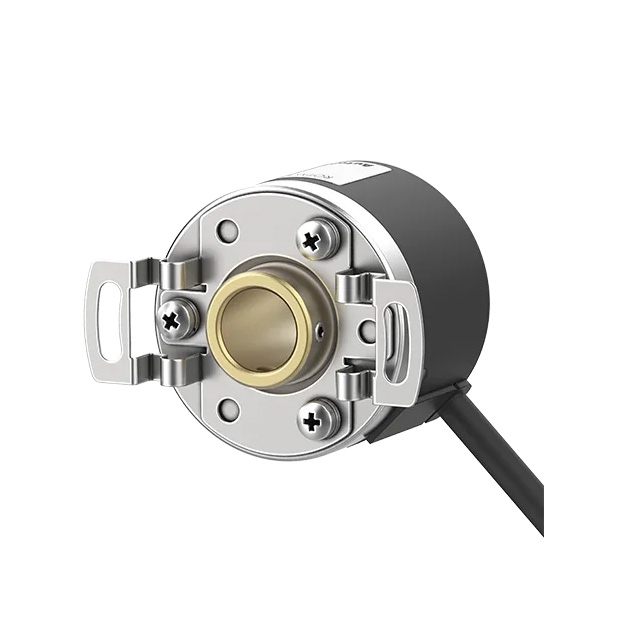

8.Autonics E40HB 系列 外徑40mm增量型旋轉編碼器_中空軸嵌入型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E40)  產品說明下載E40(英)

2D/3D CAD下載

2D CAD下載(E40HB)  3D CAD下載(E40HB8)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ E40HB 系列 外徑40mm嵌入型中空軸增量型旋轉編碼器

  • 超緊湊設計：Ø40毫米外殼，適合狹窄或有限空間安裝。

  • 多種軸選項：提供軸型、中空軸型和軸嵌入型選擇。

  • 低軸慣性力矩：減少設備旋轉慣量，提升效能。

  • 多種解析度：每轉1到5000個脈衝，滿足不同精度需求。

  • 多樣控制輸出：適應多種應用場景。

  • 電源供應：5VDC ±5%，12-24VDC ±5%，穩定可靠。

產品應用

這是一個使用奧托尼克斯產品的電梯，自動扶梯和停車系統的例子。

自動化系統的應用實例
這是一個使用奧托尼克斯產品的電梯，自動扶梯和停車系統的例子。

電梯門操作

電梯門操作
增量型旋轉編碼器安裝在門操作控制室的馬達內，透過編碼器的脈衝訊號精確控制電梯門的開啟/關閉位置。




BWC 系列 型號

1E40HB_1

E40HB10-3600-6-L-5

  • 軸內徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 3600(P/R)
2E40HB_2

E40HB12-60-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 60P/R
3E40HB_3

E40HB12-50-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 50(P/R)
4E40HB_4

E40HB12-100-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 100(P/R)
5E40HB

E40HB12-150-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 150(P/R)
6E40HB_1

E40HB12-200-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 200P/R
7E40HB_2

E40HB12-360-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 360P/R
8E40HB_3

E40HB12-400-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 400PPR
9E40HB_4

E40HB12-500-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 500P/R
10E40HB_5

E40HB12-512-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 512(P/R)
11E40HB

E40HB12-1000-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 1000P/R
12E40HB_1

E40HB12-1000-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 1000P/R
13E40HB_2

E40HB12-1024-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 1024P/R
14E40HB_3

E40HB12-2000-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 2000(P/R)
15E40HB_4

E40HB12-2000-3-V-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 2000(P/R)
16E40HB

E40HB12-2048-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 2048P/R
17E40HB_1

E40HB12-2048-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 2048P/R
18E40HB_2

E40HB12-300-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 300P/R
19E40HB_3

E40HB12-300-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 300P/R
20E40HB_4

E40HB12-3600-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 3600(P/R)
21E40HB_5

E40HB12-3600-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 3600(P/R)
22E40HB_6

E40HB12-20-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 20P/R
23E40HB

E40HB12-20-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 20P/R
24E40HB_1

E40HB12-23-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 23P/R
25E40HB_2

E40HB12-23-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 23P/R
26E40HB_3

E40HB12-30-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 30P/R
27E40HB_4

E40HB12-30-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 30P/R
28E40HB_5

E40HB12-40-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 40P/R
29E40HB

E40HB12-40-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 40P/R
30E40HB_1

E40HB12-45-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 45P/R
31E40HB_2

E40HB12-45-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 45P/R
32E40HB_3

E40HB12-75-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 75P/R
33E40HB_4

E40HB12-75-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 75P/R
34E40HB

E40HB12-120-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 120P/R
35E40HB_1

E40HB12-120-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 120P/R
36E40HB_2

E40HB12-192-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 192P/R
37E40HB_3

E40HB12-192-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 192P/R
38E40HB_4

E40HB12-240-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 240P/R
39E40HB

E40HB12-240-3-N-5

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 240P/R
40E40HB_1

E40HB12-256-3-N-24

  • 軸內徑 : Ø12mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.50gf.cm(Max.0.0049N.m)
  • 解析度 : 256P/R
