E58SC 系列 外徑58mm夾緊軸增量旋轉編碼器 - 力通

E58SC 系列 外徑58mm夾緊軸增量旋轉編碼器 - 力通

Autonics｜E58SC 系列為 Autonics 推出的高精度 Ø58mm 夾緊軸增量式旋轉編碼器，適合應用於空間受限或需高穩定控制的工業設備。支援軸型、中空軸與嵌入型等多樣機構形式，並提供配線引出、接插式與軸向/徑向接線方式，對應不同應用環境。解析度範圍自 1 至 8000 脈衝/轉，支援 5VDC 與 12–24VDC 電源輸入，並搭配多樣輸出信號，實現角度、速度與位置等精確量測控制，廣泛應用於銑床加工與升降機位置追蹤等自動化系統中。
－ ＋
加入詢價車

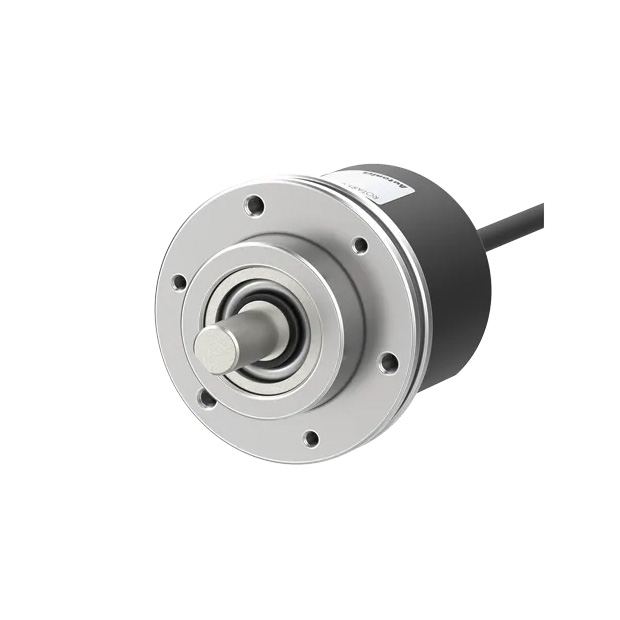

14.Autonics E58SC 系列 外徑58mm增量型旋轉編碼器_夾緊軸類型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E58)  產品說明下載(E58)

2D/3D CAD下載

2D CAD下載(E58SC)  3D CAD下載(E58SC10)


認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ E58SC 系列 外徑58mm夾緊軸增量旋轉編碼器

  • 外徑58毫米法蘭增量式旋轉編碼器：精確測量角度、位置、旋轉、速度、加速度和距離。

  • 多種型號選擇：提供軸型、中空軸型和嵌入型選擇，滿足不同需求。

  • 多樣接線方式：配線引出型、配線引出接插型及軸向/徑向接插型可選。

  • 多種解析度：每轉1到8000個脈衝，滿足不同精度需求。

  • 多種控制輸出選項：適應各種應用場景。

  • 穩定電源：5 VDC ±5%，12-24 VDC ±5%。



產品應用

銑床

銑床
旋轉編碼器和聯軸器用於檢測和控制緊湊型銑床上的軸旋轉。

起重機的位置控制

起重機的位置控制
使用旋轉編碼器來控制升降機的位置




E58SC 系列 型號

1E58SC_CS_3

E58SC10-1-2-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1P/R
2E58SC_CS_2

E58SC10-1-2-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1P/R
3E58SC_CS_1

E58SC10-10-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 10(P/R)
4E58SC_CS

E58SC10-10-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 10(P/R)
5E58SC_CS_3

E58SC10-20-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 20P/R
6E58SC_CS_2

E58SC10-20-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 20P/R
7E58SC_CS_1

E58SC10-30-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 30P/R
8E58SC_CS

E58SC10-30-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 30P/R
9E58SC_CS_6

E58SC10-50-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 50(P/R)
10E58SC_CS_5

E58SC10-50-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 50(P/R)
11E58SC_CS_4

E58SC10-60-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 60P/R
12E58SC_CS_3

E58SC10-60-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 60P/R
13E58SC_CS_2

E58SC10-100-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 100(P/R)
14E58SC_CS_1

E58SC10-100-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 100(P/R)
15E58SC_CS

E58SC10-150-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 150(P/R)
16E58SC_CS_5

E58SC10-150-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 150(P/R)
17E58SC_CS_4

E58SC10-200-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 200P/R
18E58SC_CS_3

E58SC10-200-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 200P/R
19E58SC_CS_2

E58SC10-250-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 250(P/R)
20E58SC_CS_1

E58SC10-300-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 300P/R
21E58SC_CS

E58SC10-300-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 300P/R
22E58SC_CS_6

E58SC10-360-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 360P/R

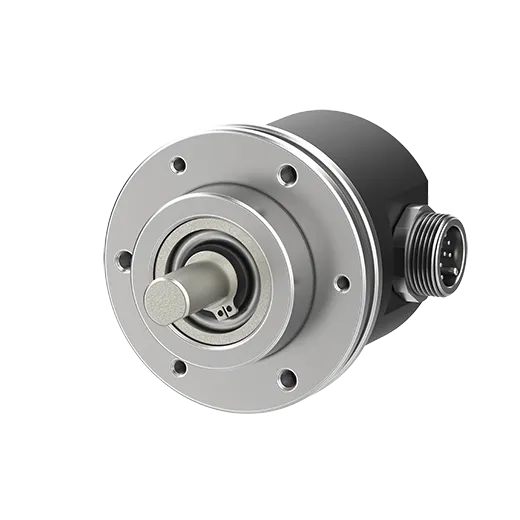

23E58SC_CS_5

E58SC10-360-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 360P/R
24E58SC_CS_4

E58SC10-400-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 400PPR
25E58SC_CS_3

E58SC10-400-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 400PPR
26E58SC_CS_2

E58SC10-500-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 500P/R
27E58SC_CS_1

E58SC10-500-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 500P/R
28E58SC_CS

E58SC10-512-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
29E58SC_CS_6

E58SC10-512-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
30E58SC_CS_5

E58SC10-600-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 600P/R
31E58SC_CS_4

E58SC10-600-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 600P/R
32E58SC_CS_3

E58SC10-1000-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1000P/R
33E58SC_CS_2

E58SC10-1000-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1000P/R
34E58SC_CS_1

E58SC10-1024-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
35E58SC_CS

E58SC10-1024-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
36E58SC_CS_6

E58SC10-1200-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1200(P/R)
37E58SC_CS_5

E58SC10-1200-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1200(P/R)
38E58SC_CS_4

E58SC10-1500-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1500(P/R)
39E58SC_CS_3

E58SC10-1500-3-T-5-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1500(P/R)
40E58SC_CS_2

E58SC10-1800-3-T-24-CS

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1800(P/R)
