E88H 系列 外徑88mm中空軸增量旋轉編碼器 - 力通

E88H 系列 外徑88mm中空軸增量旋轉編碼器 - 力通

Autonics｜E88H 系列為 Autonics 推出的大型 Ø88mm 中空軸增量式旋轉編碼器，採用 Ø30mm 軸孔設計，可免用耦合器直接安裝於馬達或曳引軸上，簡化整體結構並提升安裝效率。支援 5VDC 及 12–24VDC 電源輸入與推拉／線路驅動等輸出方式，確保穩定訊號傳輸與兼容性。常見應用於電梯、扶梯、自動化升降系統及農業設備如拖拉機升降控制等場景，實現高精度位置監控與順暢運行。
－ ＋
加入詢價車

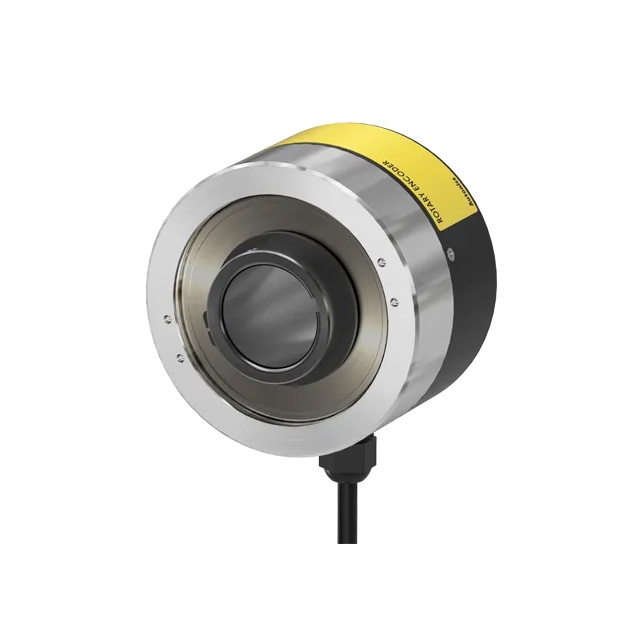

19.Autonics E88H 系列 外徑88mm增量型旋轉編碼器_中空軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E88)  產品說明下載(E88)

2D/3D CAD下載

2D CAD下載(E88H)  3D CAD下載(E88H30)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ E88H 系列 外徑88mm中空軸增量旋轉編碼器

  • 尺寸: Ø88 mm 外徑 / Ø30 mm 軸內徑

  • 安裝: 可直接安裝在電梯曳引機的旋轉軸上，無需耦合器

  • 電源電壓: 5 VDC ±5%, 12-24 VDC ±5%

  • 輸出類型: 推拉輸出，線路驅動輸出

產品應用

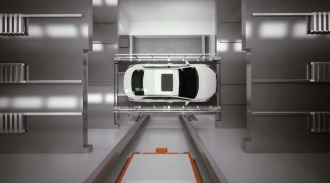

自動化系統的應用實例

自動化系統的應用實例
這是一個使用奧托尼克斯產品的電梯，自動扶梯和停車系統的例子。

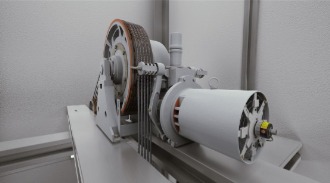

拖拉機控制

拖拉機控制
增量型旋轉編碼器與拖拉機中的電動機一起使用，以控制電梯轎廂的升降運動。




E88H 系列 型號

1E88H

E88H30-1024-2-15

  • 軸外徑 : Ø30mm
  • 最大響應頻率 : 150kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 600gf.cm(max. 0.06N.m)
  • 解析度 : 1024P/R

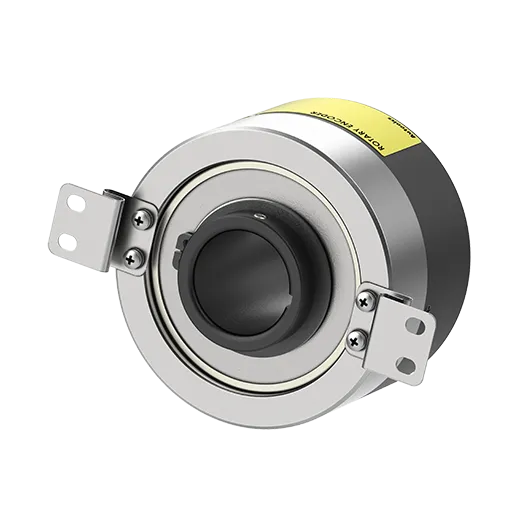

2E88H_1

E88H30-1024-6-L-5

  • 軸外徑 : Ø30mm
  • 最大響應頻率 : 150kHz
  • 最大允許轉速 : 3600rpm
  • 啟動力矩 : Max. 600gf.cm(max. 0.06N.m)
  • 解析度 : 1024P/R
