ENH 系列 手搖式增量型旋轉編碼器 - 力通

ENH 系列 手搖式增量型旋轉編碼器 - 力通

Autonics｜ENH 系列是 Autonics 專為 CNC 工具機、銑床與需手動脈衝輸入應用所設計的手搖式增量編碼器。產品提供 25 與 100 脈衝／轉的解析度選項，支援 5VDC 與 12–24VDC 電源輸入，具備穩定輸出性能。端子連接型式安裝簡便，適用於人機界面操作中手動定位與進給控制。廣泛應用於機械加工、模具設備與半自動控制設備等工業場合。
－ ＋
加入詢價車

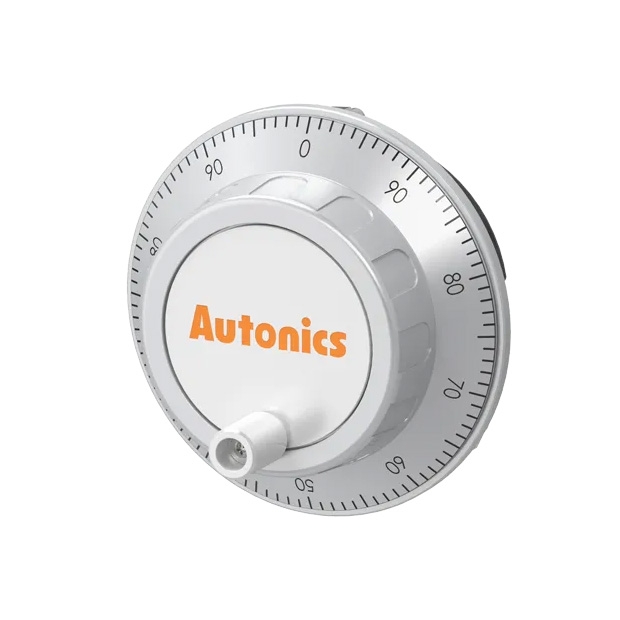

33.Autonics ENH 系列 手搖式增量型旋轉編碼器.jpg
/
詳細介紹

產品特點下載

產品規格下載ENH(英)  產品說明下載ENH(英)

2D/3D CAD下載

2D CAD下載(ENH)  3D CAD下載(ENH-25-2)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ ENH 系列 手搖式增量型旋轉編碼器

  • 應用範圍: 適用於手動脈衝輸入應用，包括 CNC 工具機和銑床

  • 連接方式: 端子連接型

  • 解析度: 每轉 25 個，100 個脈衝

  • 電源電壓: 5 VDC ±5%, 12-24 VDC ±5%

ENH 系列 型號

1ENH

ENH-100-1-L-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 100(P/R)
  • 輸出相 : A，specialstring，B，specialstring
2ENH_2

ENH-100-1-T-24

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 100(P/R)
  • 輸出相 : A，B
3ENH_3

ENH-100-1-T-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 100(P/R)
  • 輸出相 : A，B
4ENH_4

ENH-100-1-V-24

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 100(P/R)
  • 輸出相 : A，B
5ENH

ENH-100-1-V-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 100(P/R)
  • 輸出相 : A，B
6ENH_3

ENH-100-2-L-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 100(P/R)
  • 輸出相 : A，specialstring，B，specialstring
7ENH_1

ENH-100-2-T-24

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 100(P/R)
  • 輸出相 : A，B
8ENH_2

ENH-100-2-T-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 100(P/R)
  • 輸出相 : A，B
9ENH_2

ENH-100-2-V-24

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 100(P/R)
  • 輸出相 : A，B
10ENH_1

ENH-100-2-V-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 100(P/R)
  • 輸出相 : A，B
11ENH_1

ENH-25-1-L-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 25P/R
  • 輸出相 : A，specialstring，B，specialstring
12ENH_4

ENH-25-1-T-24

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 25P/R
  • 輸出相 : A，B
13ENH

ENH-25-1-T-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 25P/R
  • 輸出相 : A，B
14ENH_3

ENH-25-1-V-24

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 25P/R
  • 輸出相 : A，B
15ENH_2

ENH-25-1-V-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 25P/R
  • 輸出相 : A，B
16ENH

ENH-25-2-L-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 25P/R
  • 輸出相 : A，specialstring，B，specialstring
17ENH_3

ENH-25-2-T-24

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 25P/R
  • 輸出相 : A，B

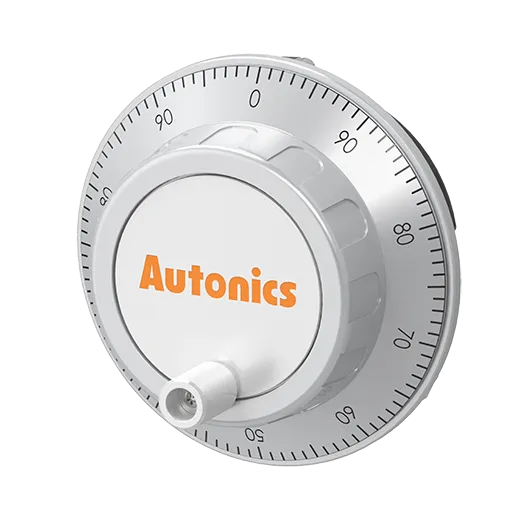

18ENH_4

ENH-25-2-T-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 25P/R
  • 輸出相 : A，B
19ENH_1

ENH-25-2-V-24

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 25P/R
  • 輸出相 : A，B
20ENH

ENH-25-2-V-5

  • 最大響應頻率 : 10kHz
  • 最大允許轉速 : ≤ 200 rpm(正常值)，≤ 600 rpm(峰值)
  • 啟動力矩 : Max. 1kgf.cm(max. 0.098N.m)
  • 解析度 : 25P/R
  • 輸出相 : A，B
