EP58HB 系列 外徑58mm 絕對型中空軸嵌入式旋轉編碼器 - 力通

EP58HB 系列 外徑58mm 絕對型中空軸嵌入式旋轉編碼器 - 力通

Autonics｜EP58HB 系列是 Autonics 推出的單圈絕對值編碼器，採用 Ø58mm 中空法蘭設計，支援 Ø軸型與嵌入型安裝，兼容多種輸出碼制（BCD、Binary、Gray Code）。解析度最高可達 10 位元（1024 等分），滿足精密位置追蹤需求，電源支援 5VDC 與 12–24VDC 輸入，提供穩定訊號輸出。廣泛應用於自動停車場出入口、轉盤控制等設備，確保系統在斷電後能持續記憶與復原轉動位置，提高整體控制準確性與可靠度。
－ ＋
加入詢價車

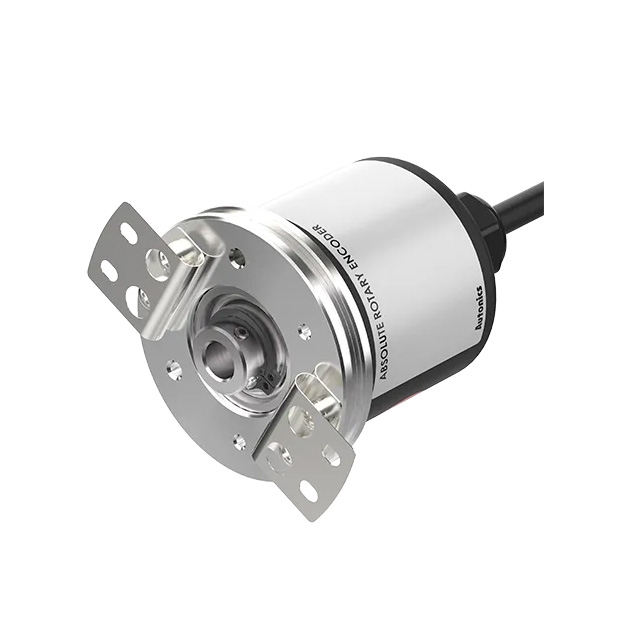

25.Autonics EP58HB 系列 外徑58mm絕對型旋轉編碼器_中空軸嵌入型_.jpg
/
詳細介紹

產品特點下載

產品規格下載EP58(英)  產品說明下載EP58(英)

2D/3D CAD下載

2D CAD下載(EP58HB)  2D CAD下載(EP58HB)-2  3D CAD下載(EP58HB8)


認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ EP58HB 系列 外徑58mm 絕對型中空軸嵌入式旋轉編碼器

  • 外形尺寸: Ø58 mm 法蘭單圈絕對式旋轉編碼器

  • 軸型設計: 提供軸型和嵌入型選擇

  • 輸出碼制: 支援多種碼制（BCD，二進位，格雷碼）

  • 解析度: 多種解析度選項，最高達 10 位元（1024 等分）

  • 電源電壓: 5 VDC ±5%, 12-24 VDC ±5%

產品應用

停車場出/入口

停車場出/入口
絕對值型旋轉編碼器用於控制汽車進出時所使用的停車轉盤的轉動位置。






EP58HB 系列 型號

1EP58HB

EP58HB8-1024-1R-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
2EP58HB_1

EP58HB8-1024-2R-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
3EP58HB_2

EP58HB8-1024-3R-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
4EP58HB

EP58HB8-1024-1R-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
5EP58HB_1

EP58HB8-1024-2R-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
6EP58HB_2

EP58HB8-1024-3R-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
7EP58HB_3

EP58HB8-1024-1F-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
8EP58HB_4

EP58HB8-1024-2F-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
9EP58HB_5

EP58HB8-1024-3F-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
10EP58HB

EP58HB8-720-3F-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
11EP58HB_1

EP58HB8-720-1R-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
12EP58HB_2

EP58HB8-720-2R-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
13EP58HB_3

EP58HB8-720-3R-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
14EP58HB_4

EP58HB8-1024-1F-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
15EP58HB_5

EP58HB8-1024-2F-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
16EP58HB_6

EP58HB8-1024-3F-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 1024P/R
17EP58HB

EP58HB8-720-2F-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
18EP58HB_1

EP58HB8-720-3F-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
19EP58HB_2

EP58HB8-720-1R-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
20EP58HB_3

EP58HB8-720-2R-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
21EP58HB_4

EP58HB8-720-3R-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
22EP58HB_5

EP58HB8-720-1F-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
23EP58HB_6

EP58HB8-720-2F-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
24EP58HB

EP58HB8-512-1F-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
25EP58HB_1

EP58HB8-512-2F-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
26EP58HB_2

EP58HB8-512-3F-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
27EP58HB_3

EP58HB8-512-1R-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
28EP58HB_4

EP58HB8-512-2R-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
29EP58HB_5

EP58HB8-512-3R-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
30EP58HB_6

EP58HB8-720-1F-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 720(P/R)
31EP58HB

EP58HB8-360-3R-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 360P/R
32EP58HB_1

EP58HB8-512-1F-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)

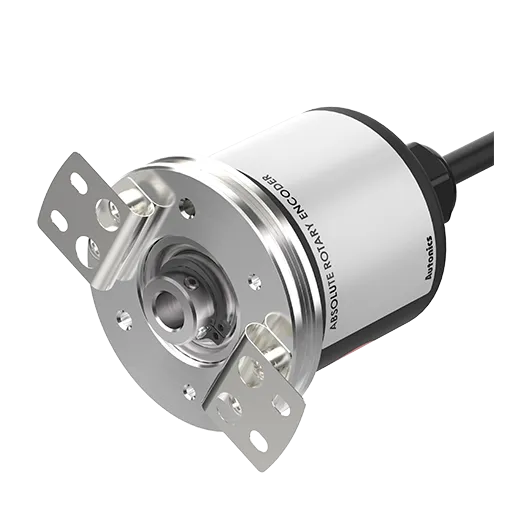

33EP58HB_2

EP58HB8-512-2F-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
34EP58HB_3

EP58HB8-512-3F-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
35EP58HB_4

EP58HB8-512-1R-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
36EP58HB_5

EP58HB8-512-2R-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
37EP58HB_6

EP58HB8-512-3R-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 512(P/R)
38EP58HB

EP58HB8-360-3R-P-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 360P/R
39EP58HB_1

EP58HB8-360-1F-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 360P/R
40EP58HB_2

EP58HB8-360-2F-N-5

  • 軸內徑 : Ø8mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 90gf.cm(max. 0.00882N.m)
  • 解析度 : 360P/R
