EP58SC 系列 外徑58mm 絕對型夾緊軸旋轉編碼器 - 力通

EP58SC 系列 外徑58mm 絕對型夾緊軸旋轉編碼器 - 力通

Autonics｜EP58SC 系列是 Autonics 推出的單圈絕對值旋轉編碼器，採用 Ø58mm 法蘭式外殼，提供軸型與嵌入型安裝形式，搭配 5VDC 與 12–24VDC 電源輸入，應用彈性高。支援 BCD、二進位及 Gray Code 多種碼制輸出，解析度最高達 10 位元（1024 等分），能精準記憶並回報設備當前角度位置。適用於停車場轉盤控制、升降裝置及各式自動化定位系統，有效提升設備可靠性與重啟精度。
－ ＋
加入詢價車

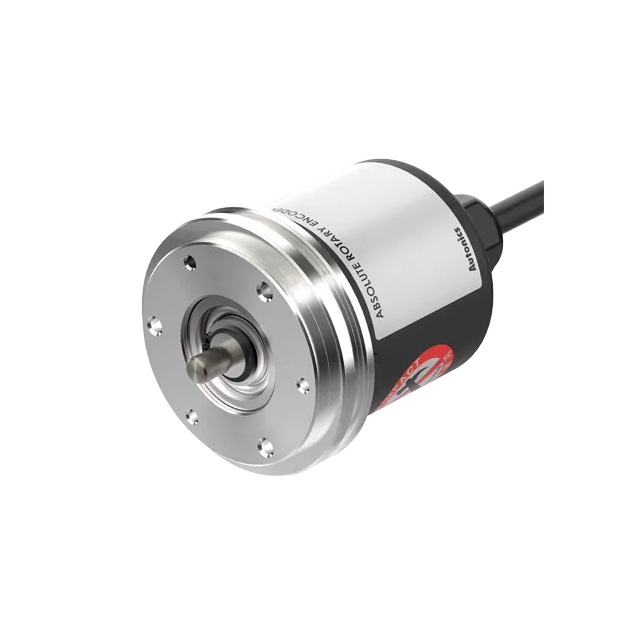

26.Autonics EP58SC 系列 外徑58mm絕對型旋轉編碼器_夾緊軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載EP58(英)  產品說明下載EP58(英)

2D/3D CAD下載

2D CAD下載(EP58SC)  3D CAD下載(EP58SC10)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ EP58SC 系列 外徑58mm 絕對型夾緊軸旋轉編碼器

  • 外形尺寸: Ø58 mm 法蘭單圈絕對式旋轉編碼器

  • 軸型選擇: 提供軸型和嵌入型選項

  • 輸出碼制: 支援 BCD、二進位和格雷碼

  • 解析度: 多種選項，最高可達 10 位元（1024 等分）

  • 電源電壓: 5 VDC ±5%, 12-24 VDC ±5%

產品應用

停車場出/入口

停車場出/入口
絕對值型旋轉編碼器用於控制汽車進出時所使用的停車轉盤的轉動位置。






EP58SC 系列 型號

1EP58SC

EP58SC10-1024-1F-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
2EP58SC_1

EP58SC10-1024-2F-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
3EP58SC_2

EP58SC10-1024-3F-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
4EP58SC_3

EP58SC10-1024-1R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
5EP58SC_4

EP58SC10-1024-2R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
6EP58SC_5

EP58SC10-1024-3R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
7EP58SC_1

EP58SC10-720-3R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
8EP58SC_2

EP58SC10-1024-1F-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
9EP58SC_3

EP58SC10-1024-2F-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
10EP58SC_4

EP58SC10-1024-3F-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
11EP58SC_5

EP58SC10-1024-1R-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
12EP58SC_6

EP58SC10-1024-2R-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
13EP58SC_7

EP58SC10-1024-3R-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 1024P/R
14EP58SC

EP58SC10-720-2R-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
15EP58SC_1

EP58SC10-720-3R-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
16EP58SC_2

EP58SC10-720-1F-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
17EP58SC_3

EP58SC10-720-2F-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
18EP58SC_4

EP58SC10-720-3F-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
19EP58SC_5

EP58SC10-720-1R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
20EP58SC

EP58SC10-720-2R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
21EP58SC

EP58SC10-512-1R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
22EP58SC_1

EP58SC10-512-2R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
23EP58SC_2

EP58SC10-512-3R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
24EP58SC_3

EP58SC10-720-1F-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
25EP58SC_4

EP58SC10-720-2F-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
26EP58SC_5

EP58SC10-720-3F-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
27EP58SC_6

EP58SC10-720-1R-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 720(P/R)
28EP58SC_1

EP58SC10-512-2R-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
29EP58SC_2

EP58SC10-512-3R-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
30EP58SC_3

EP58SC10-512-1F-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
31EP58SC_4

EP58SC10-512-2F-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
32EP58SC_5

EP58SC10-512-3F-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
33EP58SC

EP58SC10-360-1R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 360P/R
34EP58SC_1

EP58SC10-360-2R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 360P/R
35EP58SC_2

EP58SC10-360-3R-N-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 360P/R
36EP58SC_3

EP58SC10-512-1F-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)

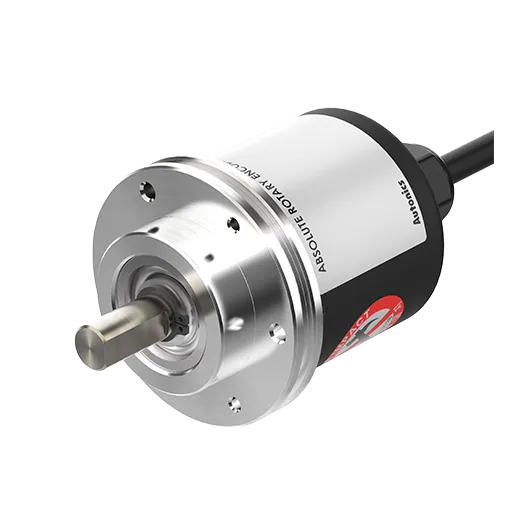

37EP58SC_4

EP58SC10-512-2F-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
38EP58SC_5

EP58SC10-512-3F-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
39EP58SC

EP58SC10-512-1R-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 512(P/R)
40EP58SC

EP58SC10-360-3F-P-5

  • 軸外徑 : Ø10mm
  • 最大響應頻率 : 35kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
  • 解析度 : 360P/R
