EPM50S 系列 外徑50mm多圈絕對型旋轉編碼器(軸型) - 力通

EPM50S 系列 外徑50mm多圈絕對型旋轉編碼器(軸型) - 力通

Autonics｜EPM50S 系列為 Autonics 推出的多圈絕對值旋轉編碼器，具備 Ø50mm 外徑與 Ø8mm 軸徑，支援並列與 SSI（同步串列）輸出介面，總解析度高達 23 位元（單圈 1024 等分／多轉 8192 圈）。具備停電補償、CW/CCW 方向設定、溢出偵測、鎖存與零點重設功能，有助於提升位置校準便利性與控制精度。其 IP64 防護等級設計適用於洋芋片包裝流程、停車轉盤等多圈位置監控應用，確保斷電後數據仍可保留並準確回復。
－ ＋
加入詢價車

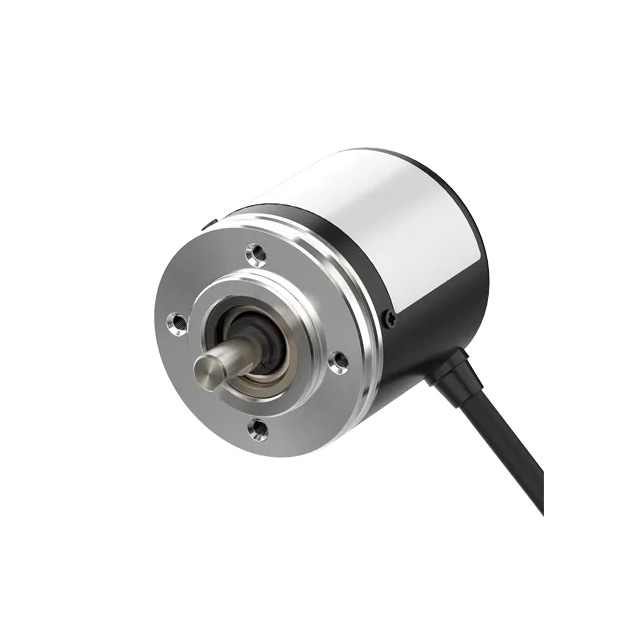

29.Autonics EPM50S 系列 外徑50mm多圈絕對型旋轉編碼器_軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(EPM50)  產品說明下載(EPM50)

2D/3D CAD下載

2D CAD下載(EPM50S)  3D CAD下載(EPM50S8-S)  3D CAD下載(EPM50S8)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ EPM50S 系列 外徑50mm多圈絕對型旋轉編碼器(軸型)

  • 尺寸: Ø50 mm 外徑 / Ø8 mm 軸徑多圈絕對式旋轉編碼器

  • 輸出介面選項: 並行、SSI（同步串列介面）

  • 總解析度: 23 位元（8,388,608）

- 單圈: 10 位（1,024 等分）

- 多轉: 13 位（8,192 等分）

  • 功能:

- 單圈資料訊號、多圈計數訊號單獨重設功能，提高零點調整便利性

- 停電補償功能，可在斷電後 ±90˚ 內儲存資料

- CW/CCW 方向設定功能

- 溢出（OVF）功能，提高便利性

- 鎖存功能（僅限並行輸出型）

  • 防護等級: IP64 (依 IEC 規格)

產品應用

洋芋片製造和包裝過程

洋芋片製造和包裝過程
這是使用Autonics產品的馬鈴薯晶片製造和封裝過程的應用範例。

停車場出/入口

停車場出/入口
絕對值型旋轉編碼器用於控制汽車進出時所使用的停車轉盤的轉動位置。




EPM50S 系列 型號

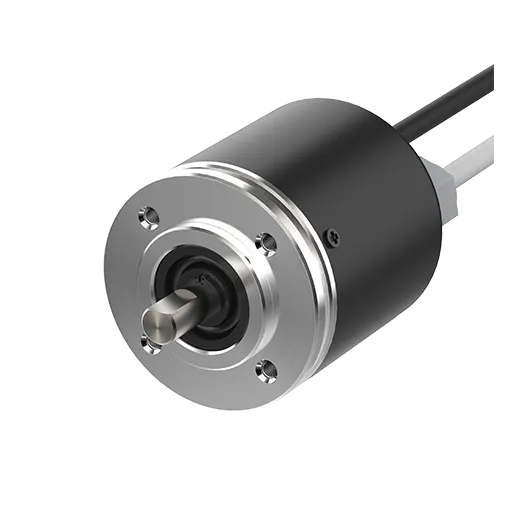

1EPM50S8-1013-B-PN-24

EPM50S8-1013-B-PN-24

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 50kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 70gf.cm(max. 0.0069N.m)
  • 解析度 : 單圈: 1024等分，多圈: 8192分辨率

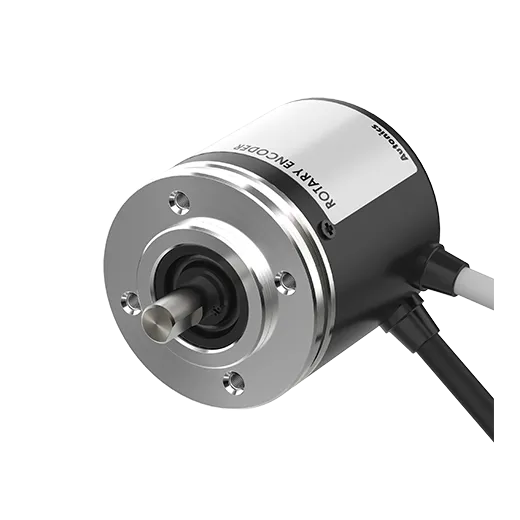

2EPM50S8-1013-B-PN-24-S

EPM50S8-1013-B-PN-24-S

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 50kHz
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 70gf.cm(max. 0.0069N.m)
  • 解析度 : 單圈: 1024等分，多圈: 8192分辨率

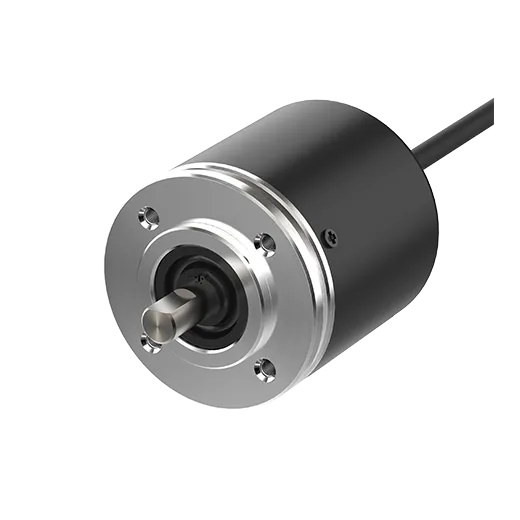

3EPM50S8-1013-B-S-24

EPM50S8-1013-B-S-24

  • 軸外徑 : Ø8mm
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 70gf.cm(max. 0.0069N.m)
  • 解析度 : 單圈: 1024等分，多圈: 8192分辨率

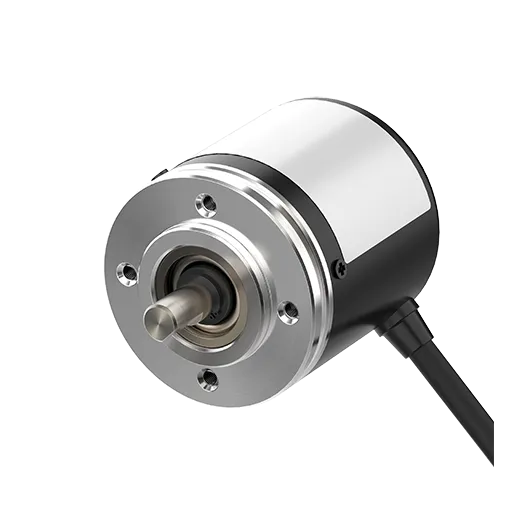

4EPM50S8-1013-B-S-24-S

EPM50S8-1013-B-S-24-S

  • 軸外徑 : Ø8mm
  • 最大允許轉速 : 3000rpm
  • 啟動力矩 : Max. 70gf.cm(max. 0.0069N.m)
  • 解析度 : 單圈: 1024等分，多圈: 8192分辨率
