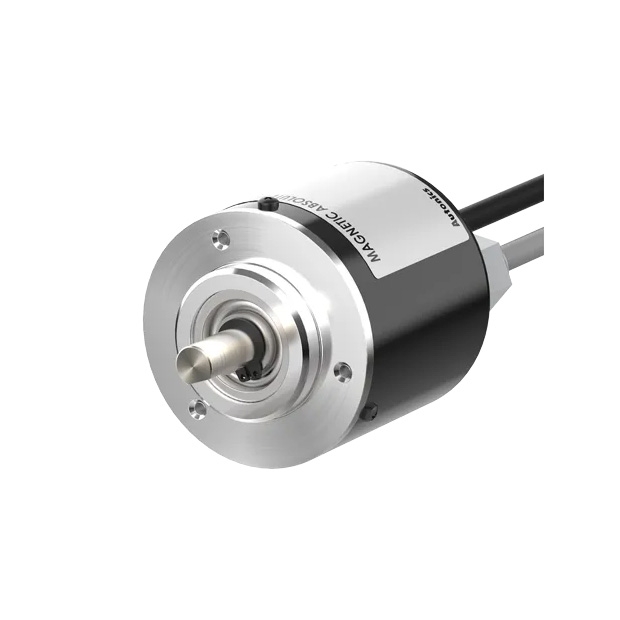

MGAM50S系列 Ø50mm磁性多圈絕對值旋轉編碼器 - 力通

MGAM50S系列 Ø50mm磁性多圈絕對值旋轉編碼器 - 力通

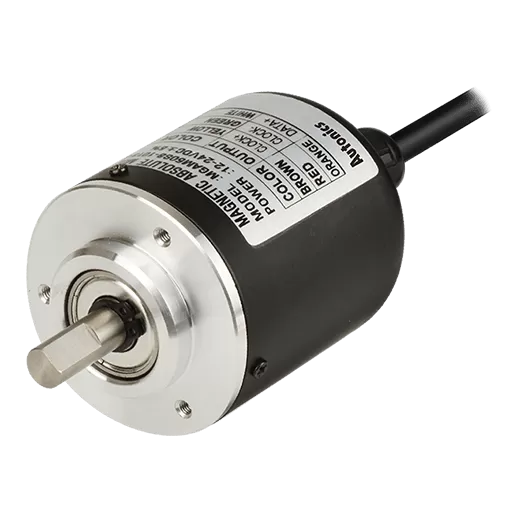

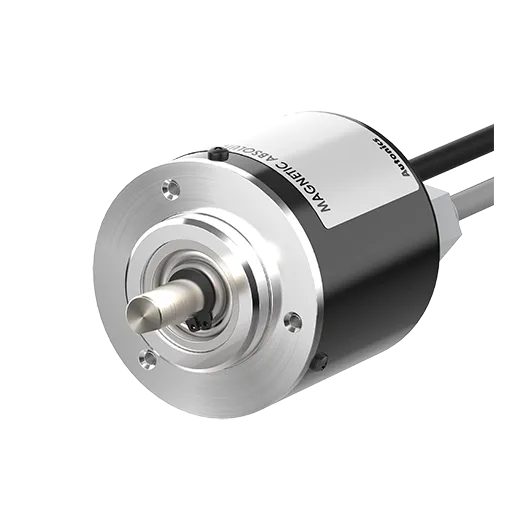

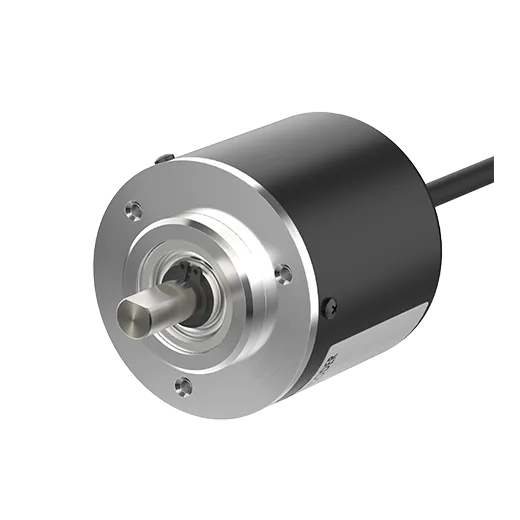

MGAM50S系列磁性絕對值型旋轉編碼器,採用Ø50mm外殼和Ø8mm實心軸設計,專為極端環境(如衝擊、振動、灰塵和潮濕)而設,能提供比光學編碼器更高的穩定性和精度。該系列為多圈絕對值型編碼器,提供高達23位(8,388,608)總分辨率,包括10位單圈(1024細分)和13位多圈(8192轉)。這使其成為要求高精度、可靠性和經濟效益的苛刻應用中理想的解決方案。

#有成本效益的 #惡劣環境下精度高 #磁多匝絕對 #50mm磁力多轉絕對值
詳細介紹

產品特點

產品規格下載  產品說明下載  2D CAD下載  3D CAD下載

認證   認證   認證

※ MGAM50S系列 Ø50mm磁性多圈絕對值旋轉編碼器

  • 卓越的環境適應性
- 在衝擊、振動、灰塵和潮濕等惡劣條件下,保持高精度運作,性能超越傳統光學編碼器。
  • 延長使用壽命
- 採用耐用設計,使用壽命顯著優於光學編碼器,降低維護成本。
  • 多樣化輸出與解析度
  • 支援 二進位碼 輸出,適合多種應用需求。
  • 提供多種輸出介面選擇,包括 並行 和 SSI (同步串列介面)。
  • 總解析度高達 23 位元 (8,388,608 等分),具備以下細分解析度:
- 10 位單圈 (1,024 等分)
- 13 位多圈 (8,192 等分)
  • 穩定電源支援
- 適用於 12-24 VDC ±5% 電源,確保穩定可靠的性能。
  • 便捷的溢出(OVF)功能
- 提供溢出檢測功能,提升操作便利性與系統可靠性。
  • IP50 防護等級
- 符合 IEC 標準,具備基本防塵與保護能力。

這款編碼器結合高解析度與耐用特性,適用於精密工業控制、自動化設備及惡劣環境應用,為您帶來卓越的操作體驗與效益。


最小化環境影響

最小化環境影響

超長壽命

超長壽命

50 mm直徑

50 mm直徑

低成本

低成本

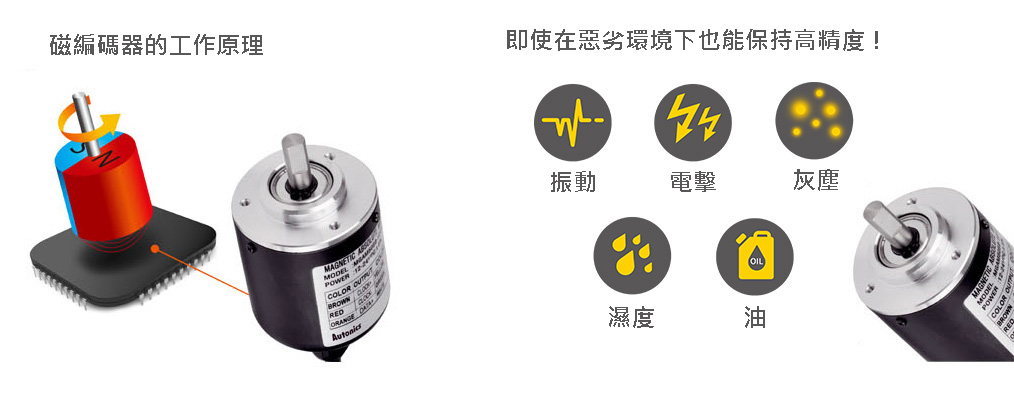

磁性編碼器的工作原理

磁性編碼器的工作原理

  • 即使在苛刻的條件下也具有高精度:與光碟和光學感測器之間需要完美間隙的光學編碼器不同,磁性編碼器透過在磁場旋轉時產生訊號來工作。 這使得編碼器的公差更高,可以在有衝擊,振動,灰塵或潮濕的環境中進行精確和精確的測量。
  • 更長的使用壽命(與光學編碼器相比):磁性旋轉編碼器不含像光學編碼器這樣的敏感元件,使其在具有挑戰性的環境中可以持續使用更長時間。 由於具有較高的抗衝擊性和抗振性,以及減少灰塵或結露的機會,磁性編碼器本身俱有比其光學對應物更長的生命週期。

由Autonics開發的低成本感測器晶片
磁性感測器晶片由奧托尼克斯自主開發,與其他品牌相比,可以以相對較低的價格提供編碼器。


產品應用

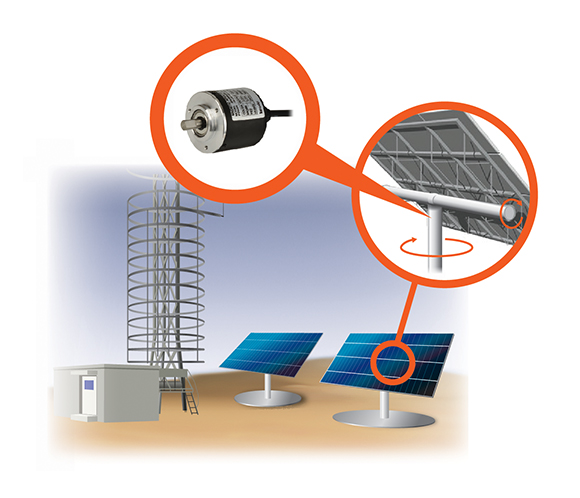

磁性絕對值型編碼器,用於控制太陽能電池板相對於太陽位置的旋轉角度。
磁性絕對值型編碼器,用於控制太陽能電池板相對於太陽位置的旋轉角度。
