產品規格

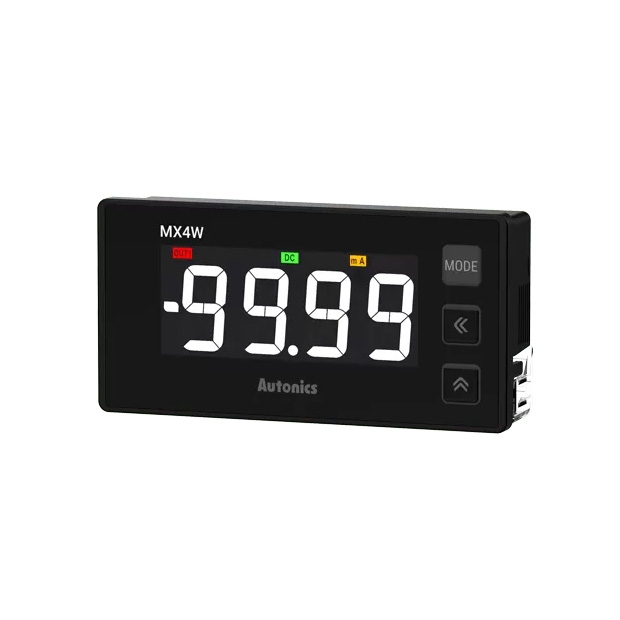

※ MX4W 系列 LCD顯示型數位電壓電流表
- LCD顯示屏，帶有易於閱讀的白色PV字符
- 輸入端和電源端子隔離，允許相同電源給多個產品同時供電
- 緊湊，節省空間的設計(後長度: 20 mm):
與相同的DIN尺寸面板儀表相比，後部長度減少了80％(MT4W) - 多種輸入選項(按型號)
- 輸入選項: DC/AC電壓, DC/AC電流 - 最大允許輸入: 500 VDC, 500 VAC, DC 5 A, AC 5 A
- 顯示範圍: -9999~9999
- 上/下限顯示縮放功能
- AC頻率測量(範圍: 0.100~1200 Hz)
- 預設輸出: OUT1, OUT2 (NPN/PNP集電極開路輸出)
- 功率因數顯示/輸出功能:
將功率因數轉換器的類比輸出(1-5 V，4-20 mA)顯示為-0.50~1.00~0.50 - 多種功能:
峰值顯示值監控，顯示週期延遲，零點調整，峰值顯示值校正等 - 電源電壓: 24-240 VAC 50/60 Hz, 24-240 VDC通用
LCD顯示
減少後長度
12段碼顯示
多種輸入
顯示縮放
共享電源
功率因數顯示
寬螢幕LCD顯示，帶有易於閱讀的白色PV字符
寬螢幕LCD顯示，帶有易於閱讀的白色PV字元(顯示字元高度：19 mm)，可在各種環境中輕鬆讀取狀態。
各種視角都清晰可見
12段碼顯示提供更高的可讀性
12段碼顯示提高了字母、數字、字元的可讀性。
提供多種輸入選項
提供多種輸入選項，包括直流負電壓/負電流輸入，也支援OUT1和OUT2預設輸出，以便在各種用戶環境中靈活應用。
小巧設計，後長20mm
與Autonics同類尺寸(DIN 96 x 48 mm)型號(MT4W)相比，後長度減少了78％。 20mm的後長度允許在有限的空間內輕鬆安裝。
隔離輸入，輸出，電源模組
輸入、輸出和電源端子隔離，允許相同電源供應器給多個產品同時供電。
功率因數顯示及輸出
將功率因數轉換器的類比輸出(1-5 V，4-20 mA)顯示為-0.50~1.00~0.50, 根據預設的運作模式，也可設定輸出。
上/下限顯示縮放功能
上/下限顯示縮放功能允許使用者選擇和顯示目標輸入的最小值和最大值。
產品應用
工具機加工中心
當工具機加工中心透過SMPS連接控制器等電線時，用於開關電源的配電。
MX4W 系列 型號

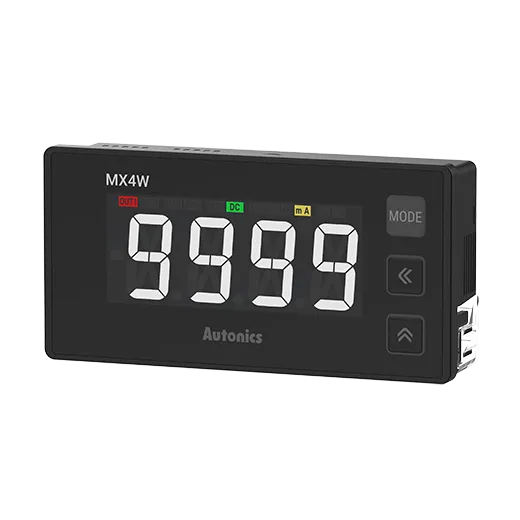

MX4W-A-F1
- 顯示方式 : 12段（測量值顯示部分：白色，字元高度：19mm），其他顯示部分（紅色，綠色，黃色，顯示型：白色）LCD顯示
- 字元高度 : 19mm
- 最大顯示範圍 : -9999~9999(4位)
- 測量 : DC 電流
AC電流，頻率 - 輸入規格 : DC ±20mA，4-20mA，±5mA，±2mA，±500mA，±200mA，±50mA，±5A，±2A,
AC 0-20mA，0-5mA，0-2mA，0-500mA， 0-200mA，0-50mA，0-5A，0-2A
MX4W-A-F2
- 顯示方式 : 12段（測量值顯示部分：白色，字元高度：19mm），其他顯示部分（紅色，綠色，黃色，顯示型：白色）LCD顯示
- 字元高度 : 19mm
- 最大顯示範圍 : -9999~9999(4位)
- 測量 : DC 電流
AC電流，頻率 - 輸入規格 : DC ±20mA，4-20mA，±5mA，±2mA，±500mA，±200mA，±50mA，±5A，±2A,
AC 0-20mA，0-5mA，0-2mA，0-500mA， 0-200mA，0-50mA，0-5A，0-2A

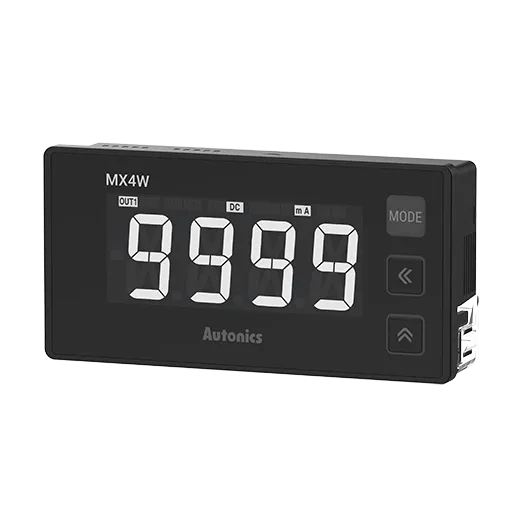

MX4W-A-FN
- 顯示方式 : 12段（測量值顯示部分：白色，字元高度：19mm），其他顯示部分（紅色，綠色，黃色，顯示型：白色）LCD顯示
- 字元高度 : 19mm
- 最大顯示範圍 : -9999~9999(4位)
- 測量 : DC 電流
AC電流，頻率 - 輸入規格 : DC ±20mA，4-20mA，±5mA，±2mA，±500mA，±200mA，±50mA，±5A，±2A,
AC 0-20mA，0-5mA，0-2mA，0-500mA， 0-200mA，0-50mA，0-5A，0-2A
MX4W-V-F1
- 顯示方式 : 12段（測量值顯示部分：白色，字元高度：19mm），其他顯示部分（紅色，綠色，黃色，顯示型：白色）LCD顯示
- 字元高度 : 19mm
- 最大顯示範圍 : -9999~9999(4位)
- 測量 : DC 電壓
AC電壓，頻率 - 輸入規格 : DC ±500mV，±200mV，±50mV，±20V，±5V，1-5V，±2V，±500V，±200V，±50V，
AC 0-500mV，0-200mV，0-50mV，0 -20V，0-5V，0-2V，0-500V，0-200V，0-110V，0-50V
MX4W-V-F2
- 顯示方式 : 12段（測量值顯示部分：白色，字元高度：19mm），其他顯示部分（紅色，綠色，黃色，顯示型：白色）LCD顯示
- 字元高度 : 19mm
- 最大顯示範圍 : -9999~9999(4位)
- 測量 : DC 電壓
AC電壓，頻率 - 輸入規格 : DC ±500mV，±200mV，±50mV，±20V，±5V，1-5V，±2V，±500V，±200V，±50V，
AC 0-500mV，0-200mV，0-50mV，0 -20V，0-5V，0-2V，0-500V，0-200V，0-110V，0-50V
MX4W-V-FN
- 顯示方式 : 12段（測量值顯示部分：白色，字元高度：19mm），其他顯示部分（紅色，綠色，黃色，顯示型：白色）LCD顯示
- 字元高度 : 19mm
- 最大顯示範圍 : -9999~9999(4位)
- 測量 : DC 電壓
AC電壓，頻率 - 輸入規格 : DC ±500mV，±200mV，±50mV，±20V，±5V，1-5V，±2V，±500V，±200V，±50V，
AC 0-500mV，0-200mV，0-50mV，0 -20V，0-5V，0-2V，0-500V，0-200V，0-110V，0-50V
