產品規格
-
小巧尺寸：17.5/22.5/35mm，節省安裝空間
-
LED 顯示部：顯示各種動作狀態（電源/輸入/邏輯輸入/錯誤/回饋/輸出）
-
多種類型接線：根據型號支援螺絲或無螺絲推入方式
-
安全輸出型號：P 通道 FET 或繼電器接點
-
延時輸出和時間設定：高效能/非接觸式開關型號
-
邏輯(AND)連接和擴展：高性能/非接觸式開關型號
-
符合國際安全標準：SIL3、SIL CL3、PL e、CE、UL 認證、S-Mark
超薄尺寸
推入式接線方式
螺絲接線方式
模組間可擴展
OFF-DELAY輸出
狀態指示燈
安全規格
簡單的邏輯(AND)運算功能(SFC-A，SFC-N)
可透過邏輯連接兩個或多個控制器來使用安全功能，靈活的設計可適應各種環境。
小巧尺寸節省安裝空間
最小尺寸為17.5mm，可安裝在狹窄的環境中，從而節省了安裝空間。
便利的接線方式可縮短工時並最大程度地提高使用者的便利性
推入式接線方式，只需將壓接的線推入即可，無需工具，可縮短工作時間。 無論工作經驗如何，都可輕鬆固定接線，任何人都可輕鬆使用。另外，可依操作者的喜好選擇使用螺絲固定方式。
延遲輸出與時間設定(高效能/非接觸式開關型號)
SFC-A和SFC-N型號，支援安全斷開輸出功能，並且最長可使用300秒。
擴充繼電器單元
對於SFC-A和SFC-N，可透過連接擴展繼電器單元(SFC-E)來增加繼電器型安全輸出的數量。(每個控制器最多可連接5個擴充繼電器單元)
產品應用
塑膠容器製造
智慧相機用於識別生產線中塑膠容器的形狀。
包裝機
包裝機上的安全門鎖開關可在機器運作時保持門鎖，只有在操作停止並且安全時才能打開門。
SFC 系列 型號
SFC-422
- 電源電壓 : 24VDC
- 消耗功率 : 2.5W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : P通道FET
- 輔助輸出 : 2 × PNP電晶體: X1，X2 (錯誤)

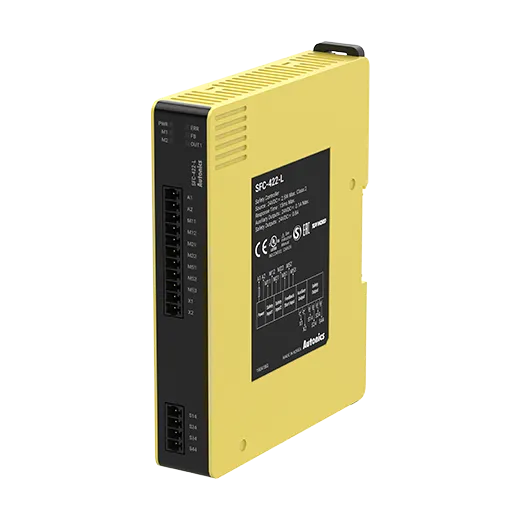

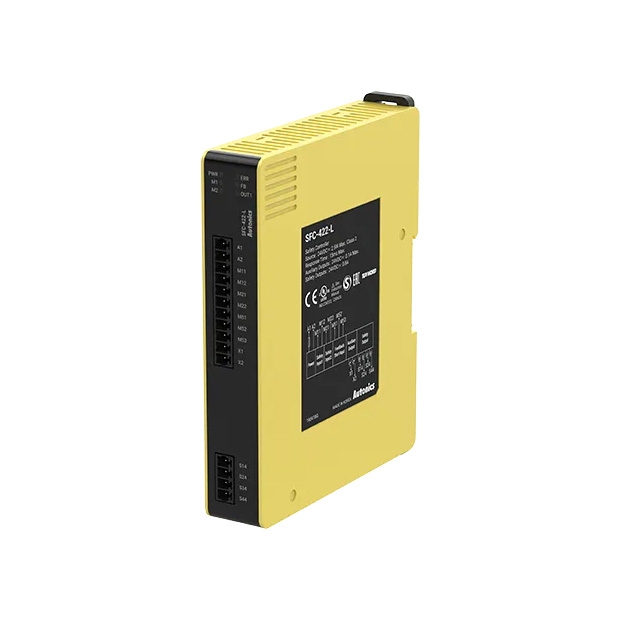

SFC-422-L
- 電源電壓 : 24VDC
- 消耗功率 : 2.5W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : P通道FET
- 輔助輸出 : 2 × PNP電晶體: X1，X2 (錯誤)
SFC-A322-23
- 電源電壓 : 24VDC
- 消耗功率 : 3.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : P通道FET
- 輔助輸出 : 2 × PNP電晶體: X1，X2 (錯誤)
SFC-A322-23-L
- 電源電壓 : 24VDC
- 消耗功率 : 3.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : P通道FET
- 輔助輸出 : 2 × PNP電晶體: X1，X2 (錯誤)
SFC-A322-2300
- 電源電壓 : 24VDC
- 消耗功率 : 3.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : P通道FET
- 輔助輸出 : 2 × PNP電晶體: X1，X2 (錯誤)
SFC-A322-2300-L
- 電源電壓 : 24VDC
- 消耗功率 : 3.0W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : P通道FET
- 輔助輸出 : 2 × PNP電晶體: X1，X2 (錯誤)

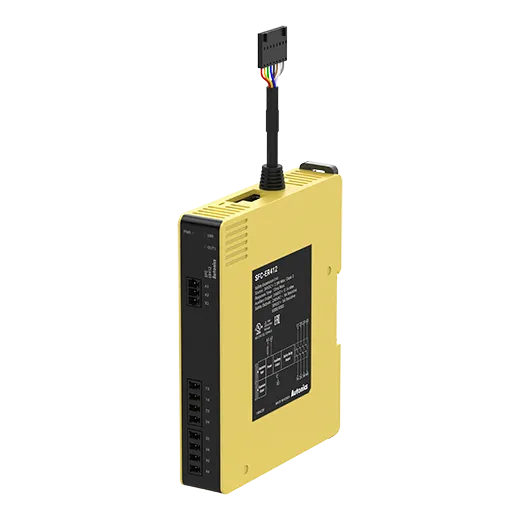

SFC-ER412
- 電源電壓 : 24VDC
- 消耗功率 : 2.5W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : 繼電器（A接點）
- 輔助輸出 : 1 × PNP電晶體: X2 (錯誤)
SFC-ER412-L
- 電源電壓 : 24VDC
- 消耗功率 : 2.5W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : 繼電器（A接點）
- 輔助輸出 : 1 × PNP電晶體: X2 (錯誤)
SFC-N322-23
- 電源電壓 : 24VDC
- 消耗功率 : 3.5W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : P通道FET
- 輔助輸出 : 2 × PNP電晶體: X1，X2 (錯誤)
SFC-N322-23-L
- 電源電壓 : 24VDC
- 消耗功率 : 3.5W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : P通道FET
- 輔助輸出 : 2 × PNP電晶體: X1，X2 (錯誤)

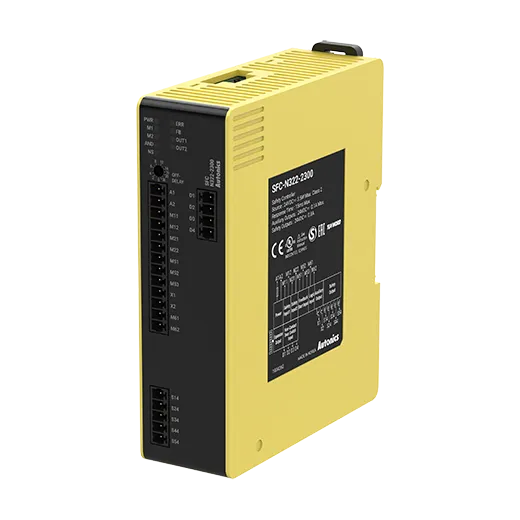

SFC-N322-2300
- 電源電壓 : 24VDC
- 消耗功率 : 3.5W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : P通道FET
- 輔助輸出 : 2 × PNP電晶體: X1，X2 (錯誤)
SFC-N322-2300-L
- 電源電壓 : 24VDC
- 消耗功率 : 3.5W
- 輸入 : ON: ≥11 VDC ≥ 5mA, OFF: ≤ 5VDC ≤ 1mA
- 安全輸出 : P通道FET
- 輔助輸出 : 2 × PNP電晶體: X1，X2 (錯誤)
