產品規格

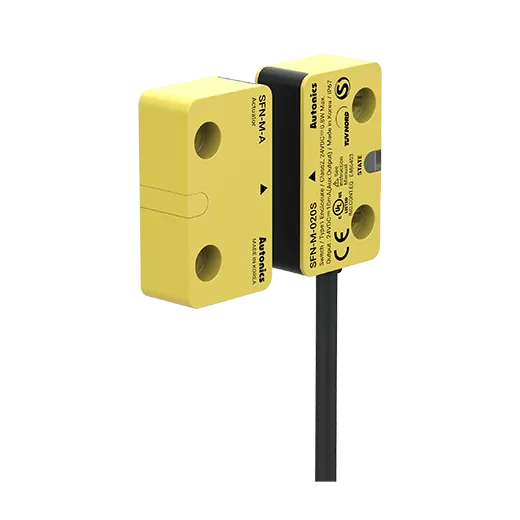

※ SFN 系列 安全非接觸式門開關
-
檢測方式：電磁檢測
-
控制器連接：一個控制器 (SFC-N) 最多可連接 30 個單元
-
安裝便利：配線引出接插型型號及配線型/接插型配件減少安裝工時
-
靈活安裝：可前後左右各方向安裝在門上，穩定檢測執行器
-
動作指示燈：「C」形設計，從三個側面檢查兩種顏色的動作指示燈（ON：綠色，OFF：紅色）
-
防護等級：IP67（IEC 規格）
-
安全標準：與 SFC-N 系列控制器配套時，滿足 SIL 3、PL e 類要求
最大安裝
3側動作指示燈
安全標準
防護等級
最多可連接30個單元
1個專用控制器最多允許30個單元進行多級連接，從而節省了安裝成本和工時。

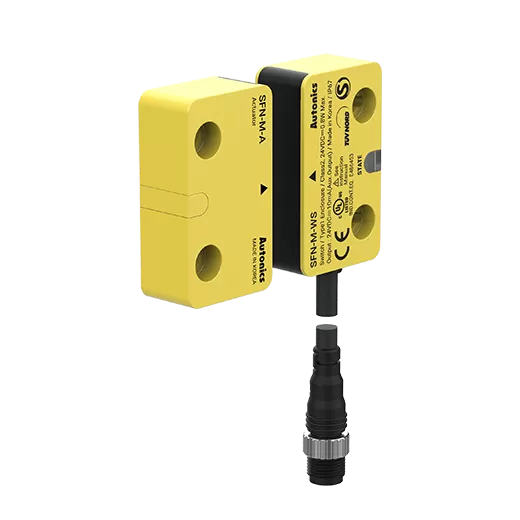

配線引線式/配線引出接插型規格
根據配線類型，SFN系列可分為配線引出型和配線引出接插型，可依安裝環境配置線纜。
配線引出連接器與中繼連接器
配線引出接插型型號可透過使用連接器(Y形，十字形)和延長線來顯著減少工時。
當使用十字形連接器時，即使連接了多個安全非接觸式開關，每個開關都將提供輔助輸出以進行監控。
採用「 C」形動作指示燈
透過使用“C”形指示燈，可以輕鬆地從各個方向檢查動作狀態。
根據門的開閉類型進行安裝
根據安裝環境的不同，可垂直或水平安裝，且由於可選擇佈線方向，因此可進行雙面安裝。
業界領先的安全等級
與安全非接觸式開關控制器SFC-N系列配套使用時，滿足機械安全標準IEC/EN 61508 SIL 3，ISO 13849-1/2 Cat. 4，PL e等級，並確保了行業較高的安全性 。
產品應用
汽車零件製造
智慧相機用於測量生產線中引擎缸體的直徑。
汽車門壓機
智慧相機用於在製造過程中檢查汽車門的形狀。
SFN 系列 型號
SFN-M-020
- 動作距離_OFF→ON : ≥ 5 mm
- 動作距離_ON→OFF : ≤ 15 mm
- 重量 : 約100.5g(約113.8g)
- 電源電壓 : 24VDC
±10% - 連接方式 : 配線引出型
SFN-M-050
- 動作距離_OFF→ON : ≥ 5 mm
- 動作距離_ON→OFF : ≤ 15 mm
- 重量 : 約199.5g(約214.8g)
- 電源電壓 : 24VDC±10%
- 連接方式 : 配線引出型
SFN-M-W
- 動作距離_OFF→ON : ≥ 5 mm
- 動作距離_ON→OFF : ≤ 15 mm
- 重量 : 約58.1g(約71.6g)
- 電源電壓 : 24VDC±10%
- 連接方式 : 配線引出接插型
