產品特點

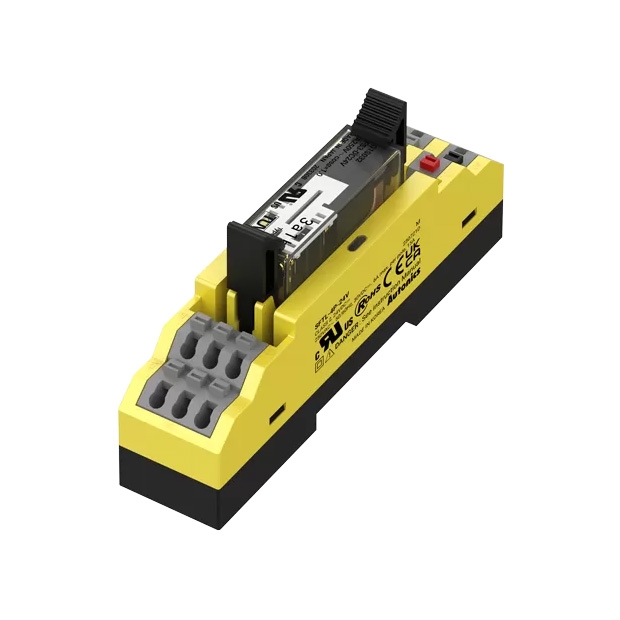

※ SFT 系列 安全繼電器端子台
-
強制導引觸點繼電器：符合 IEC 61810-3，用於安全控制系統
-
多功能性：可使用 PLC 輸出訊號驅動各種負載
-
安全保障：冗餘電路和訊號回饋確保系統安全
-
型號選擇：提供 4 極和 6 極型號
-
緊湊設計：節省空間
-
安裝便捷：螺絲型和無螺絲型可供選擇
-
狀態監控：綠色 LED 動作指示燈
-
安裝方式：支持 DIN 導軌安裝和螺絲安裝（因型號而異）
強制導引觸點
超薄型
螺絲型
無螺絲型
動作指示器
螺絲安裝
DIN導軌安裝
型號
- 螺絲型
| 連接器 (控制器側) |
額定負載電流 | 安全繼電器極數 | 安全繼電器類型 | 接點配置 | 安裝方式 | 型號 |
|---|---|---|---|---|---|---|

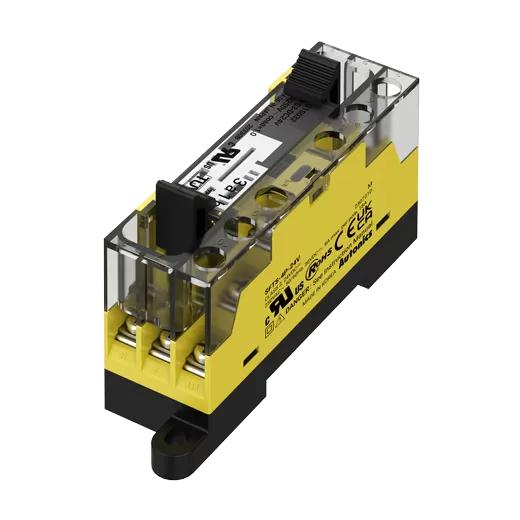

| Screw | 6A | 4 | SFS2-DC24V (Panasonic) | 2a2b | Din Rail/ Screw Mount | SFTS-4P-24V-2A2B |
| Screw | 6A | 4 | SFS3-DC24V (Panasonic) | 3a1b | Din Rail/ Screw Mount | SFTS-4P-24V-3A1B |

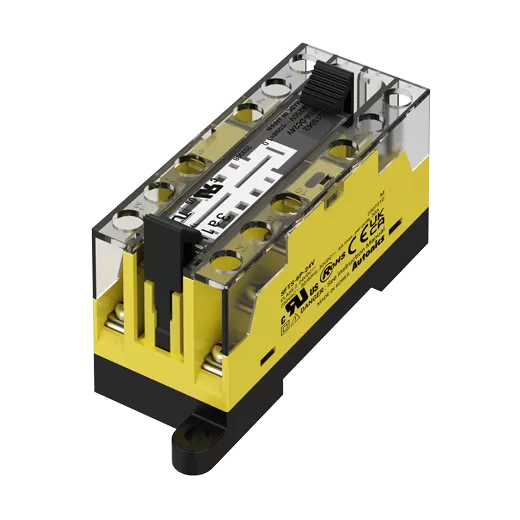

| Screw | 6A | 6 | SFS4-DC24V (Panasonic) | 4a2b | Din Rail/ Screw Mount | SFTS-6P-24V-4A2B |
| Screw | 6A | 6 | SFS5-DC24V (Panasonic) | 5a1b | Din Rail/ Screw Mount | SFTS-6P-24V-5A1B |
| Screw | 6A | 6 | SFS6-DC24V (Panasonic) | 3a3b | Din Rail/ Screw Mount | SFTS-6P-24V-3A3B |
- 無螺絲型
| 連接器 (控制器側) |
額定負載電流 | 安全繼電器極數 | 安全繼電器類型 | 接點配置 | 安裝方式 | 型號 |
|---|---|---|---|---|---|---|

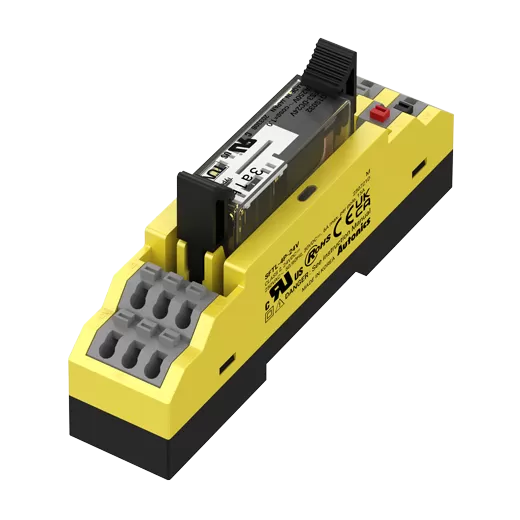

| Screwless | 6A | 4 | SFS2-DC24V (Panasonic) | 2a2b | DIN Rail | SFTL-4P-24V-2A2B |
| Screwless | 6A | 4 | SFS3-DC24V (Panasonic) | 3a1b | DIN Rail | SFTL-4P-24V-3A1B |

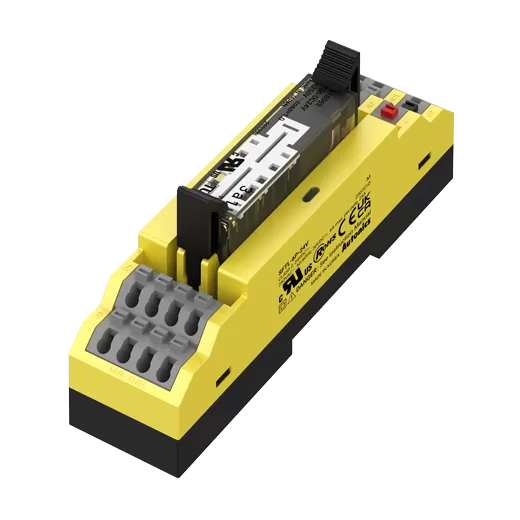

| Screwless | 6A | 6 | SFS4-DC24V (Panasonic) | 4a2b | DIN Rail | SFTL-6P-24V-4A2B |
| Screwless | 6A | 6 | SFS5-DC24V (Panasonic) | 5a1b | DIN Rail | SFTL-6P-24V-5A1B |
| Screwless | 6A | 6 | SFS6-DC24V (Panasonic) | 3a3b | DIN Rail | SFTL-6P-24V-3A3B |
系統配置
安全繼電器端子台可利用安全光幕和開關的輸入訊號控制各種負載，也可用於回饋訊號，以提供更安全的控制系統。
強制導引觸點和回授訊號
SFT 系列採用強制導引觸點的繼電器，防止接點沾黏，符合IEC 61810-3標準。輸出觸點的狀態可以與回饋訊號一起傳送到安全控制器或其他設備，使控制系統更安全運作。
小巧尺寸
小巧尺寸(22.5mm寬，48.8mm高)最大程度地提高了空間效率。 (4極機型)
動作狀態指示燈
綠色LED指示燈可用於檢查運作狀態。
螺絲型、無螺絲型型號可供選擇
SFT系列提供螺絲型和無螺絲型接線型號。無螺絲推入式連接提供簡單的佈線方式，縮短安裝時間，更緊固。
無螺絲型
螺絲型
彈性的安裝方法
SFT系列支援DIN導軌安裝和螺絲安裝方式，適用於各種環境。
DIN導軌安裝
螺絲安裝
※ 無螺絲型不支援螺絲安裝方式。
產品應用
汽車組裝過程
安全繼電器端子台在汽車組裝過程中用於接收和傳遞安全控制器的輸入訊號，控制執行器。
