※ SRH1 系列 單相固態繼電器 SSR (散熱片一體型)
- 採用陶瓷板，散熱片一體設計，散熱效率極佳
- 輸入指示燈(綠色 LED)，可確認輸入狀態
- 多種安裝方式(DIN 導軌, 面板安裝)
[電壓輸入型]
- 過零觸發/隨機觸發，實現精確控制
[Current input type]
- 相位控制(相位等分型/功率等分型)和週期控制(固定週期/可變週期)，實現精確控制
- 超強耐電壓 : 4,000VAC
高效率散熱
輸入指標燈
面板安裝
DIN導軌安裝
耐電壓（部分型號）
SSR 系列變更通知
單相模擬(電流) 輸入型 SSR系列名已更新。
耐電壓 4,000VAC (僅限電流輸入型)
韓國最初實現4,000VAC高耐電壓，使用更可靠、穩定。
採用陶瓷板，散熱效果極佳
與金屬PCB相比，陶瓷PCB提供更好的絕緣和散熱效果，提高散熱效率。
可確認動作狀態
使用輸入指示燈(綠色 LED)輕鬆檢查設備的運作狀態。
支援過零觸發/隨機觸發(電壓輸入型)
過零觸發
當電壓過零點時，ON/OFF的過零觸發方式，抑制突波電流和瞬變電流，抗干擾性強，實現精確的功率控制。
隨機觸發
訊號輸入時顯示ON，零電壓附近顯示OFF的隨機觸發方式，透過相位控制，可達到精確的功率控制。
透過電流輸入實現相位控制與週期控制(電流輸入型)
透過4-20mA電流輸入可進行相位控制（相位等分型/功率等分型）和週期控制（固定週期/可變週期），實現精確控制。
相位控制
- 相位控制輸出波形
- 功率等分型
- 相位等分型
週期控制
- 固定週期
- 可變週期
可選擇DIN導軌和麵板方式安裝
支援DIN導軌安裝和麵板安裝方式，可依使用者環境選擇。
DIN 導軌安裝
面板安裝
產品應用
洋芋片製造和包裝過程
這是使用Autonics產品的馬鈴薯晶片製造和封裝過程的應用範例。
容器封口機
溫度控制器和固態繼電器用於控制食品容器封口機的溫度。
包裝填充，封口和切斷
多通道模組型溫度控制器和散熱片一體型固態繼電器用於快速穩定地控制薯片袋密封過程中加熱器的溫度。
回流焊接機
採用單相整合固態繼電器來控制回流焊接機中加熱裝置的溫度。
電子元件製造
電感式接近開關用於在製造電子元件期間檢測傳送帶上載體的存在。
SRH1 系列 型號

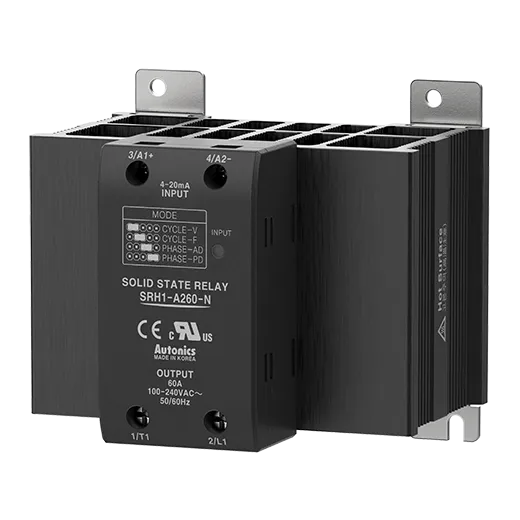

SRH1-A260-N
- 額定輸入電流 : 4-20mA類比輸入
- 額定負載電壓 : 100-240VAC~ (50/60Hz)
- 耐電壓 : 4000VAC 50/60Hz 1分鐘 (輸入-輸出，輸入/輸出-外殼)
- 額定負載電流 : 60A
- 動作模式 : 週期控制(可變週期/固定週期)
相位控制(相位相等分割法/
功率均等分割法)
SRH1-A420-N
- 額定輸入電流 : 4-20mA類比輸入
- 額定負載電壓 : 200-480VAC~ (50/60Hz)
- 耐電壓 : 4000VAC 50/60Hz 1分鐘 (輸入-輸出，輸入/輸出-外殼)
- 額定負載電流 : 20A
- 動作模式 : 週期控制(可變週期/固定週期)
相位控制(相位相等分割法/
功率均等分割法)
SRH1-A430-N
- 額定輸入電流 : 4-20mA類比輸入
- 額定負載電壓 : 200-480VAC~ (50/60Hz)
- 耐電壓 : 4000VAC 50/60Hz 1分鐘 (輸入-輸出，輸入/輸出-外殼)
- 額定負載電流 : 30A
- 動作模式 : 週期控制(可變週期/固定週期)
相位控制(相位相等分割法/
功率均等分割法)
SRH1-A460-N
- 額定輸入電流 : 4-20mA類比輸入
- 額定負載電壓 : 200-480VAC~ (50/60Hz)
- 耐電壓 : 4000VAC 50/60Hz 1分鐘 (輸入-輸出，輸入/輸出-外殼)
- 額定負載電流 : 60A
- 動作模式 : 週期控制(可變週期/固定週期)
相位控制(相位相等分割法/
功率均等分割法)
SRH1-4215-N
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 24-240VAC~ (50/60Hz)
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 15A
- 功能 : 過零觸發
SRH1-4220-N
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 24-240VAC~ (50/60Hz)
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 20A
- 功能 : 過零觸發

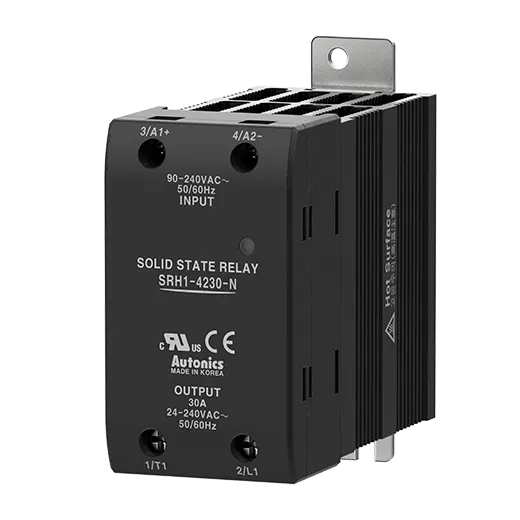

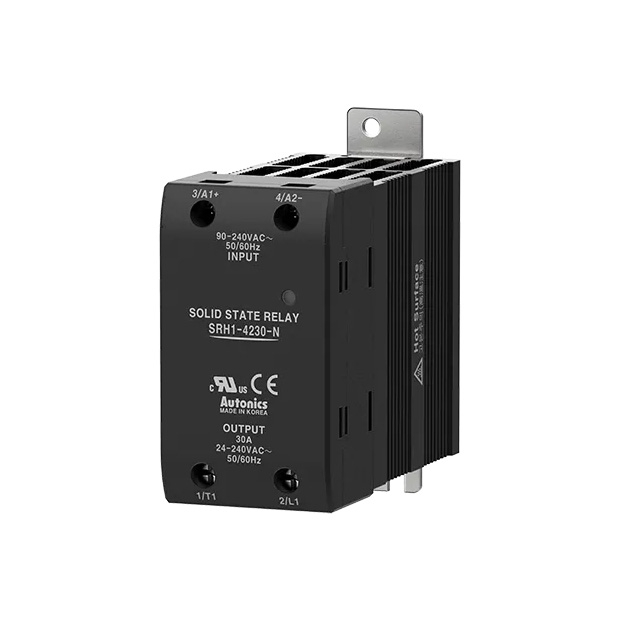

SRH1-4230-N
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 24-240VAC~ (50/60Hz)
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 30A
- 功能 : 過零觸發
SRH1-4210-N
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 24-240VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 10A
- 功能 : 過零觸發

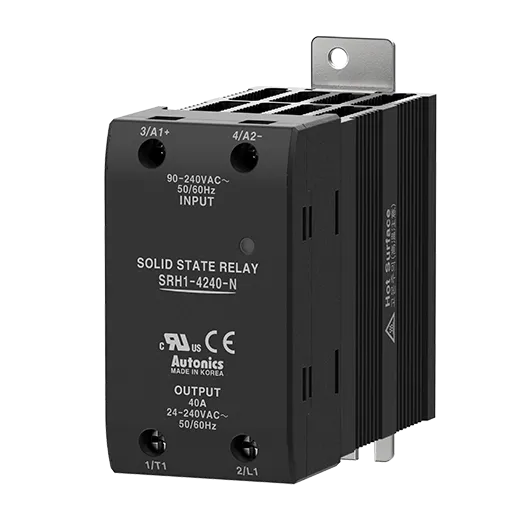

SRH1-4240-N
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 24-240VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 40A
- 功能 : 過零觸發
SRH1-4260-N
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 24-240VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 60A
- 功能 : 過零觸發
SRH1-A220-N
- 額定輸入電流 : 4-20mA類比輸入
- 額定負載電壓 : 100-240VAC~ (50/60Hz)
- 耐電壓 : 4000VAC 50/60Hz 1分鐘 (輸入-輸出，輸入/輸出-外殼)
- 額定負載電流 : 20A
- 動作模式 : 週期控制(可變週期/固定週期)
相位控制(相位相等分割法/
功率均等分割法)

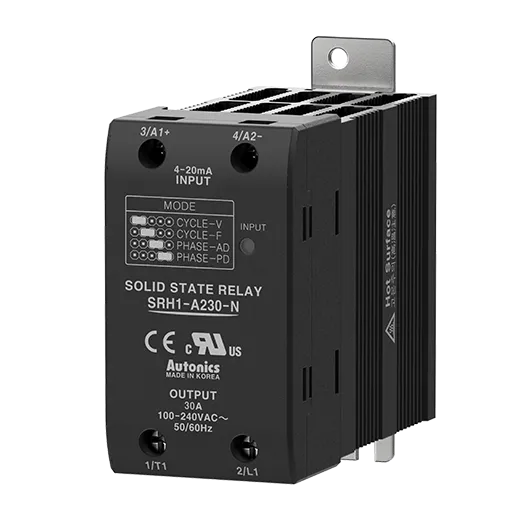

SRH1-A230-N
- 額定輸入電流 : 4-20mA類比輸入
- 額定負載電壓 : 100-240VAC~ (50/60Hz)
- 耐電壓 : 4000VAC 50/60Hz 1分鐘 (輸入-輸出，輸入/輸出-外殼)
- 額定負載電流 : 30A
- 動作模式 : 週期控制(可變週期/固定週期)
相位控制(相位相等分割法/
功率均等分割法)
SRH1-2260-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 24-240VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 60A
- 功能 : 過零觸發
SRH1-2410-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 10A
- 功能 : 過零觸發
SRH1-2415-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 15A
- 功能 : 過零觸發
SRH1-2420-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 20A
- 功能 : 過零觸發
SRH1-2430-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 30A
- 功能 : 過零觸發
SRH1-2440-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 40A
- 功能 : 過零觸發
SRH1-2460-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 60A
- 功能 : 過零觸發
SRH1-2215-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 24-240VAC~ (50/60Hz)
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 15A
- 功能 : 過零觸發
SRH1-2220-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 24-240VAC~ (50/60Hz)
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 20A
- 功能 : 過零觸發

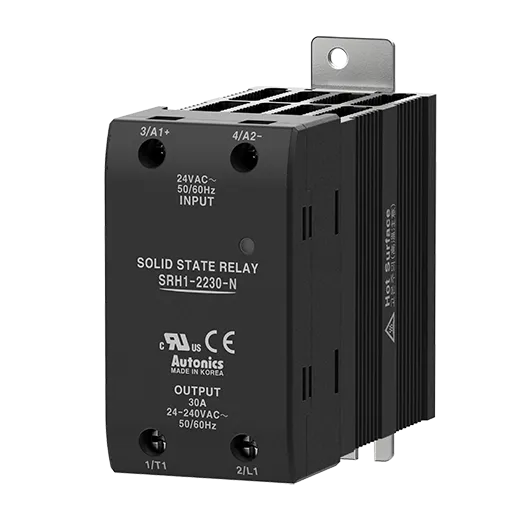

SRH1-2230-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 24-240VAC~ (50/60Hz)
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 30A
- 功能 : 過零觸發

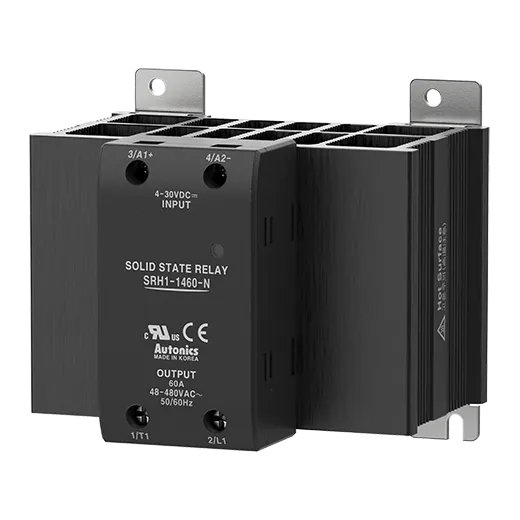

SRH1-1460-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 60A
- 功能 : 過零觸發
SRH1-1440R-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 40A
- 功能 : 隨機觸發
SRH1-1460R-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 60A
- 功能 : 隨機觸發
SRH1-2210-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 24-240VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 10A
- 功能 : 過零觸發
SRH1-2240-N
- 額定輸入電壓 : 24VAC
- 額定負載電壓 : 24-240VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 40A
- 功能 : 過零觸發
SRH1-1415-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 15A
- 功能 : 過零觸發
SRH1-1420-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 20A
- 功能 : 過零觸發
SRH1-1430-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 30A
- 功能 : 過零觸發
SRH1-1440-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 40A
- 功能 : 過零觸發
SRH1-1415R-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 15A
- 功能 : 隨機觸發

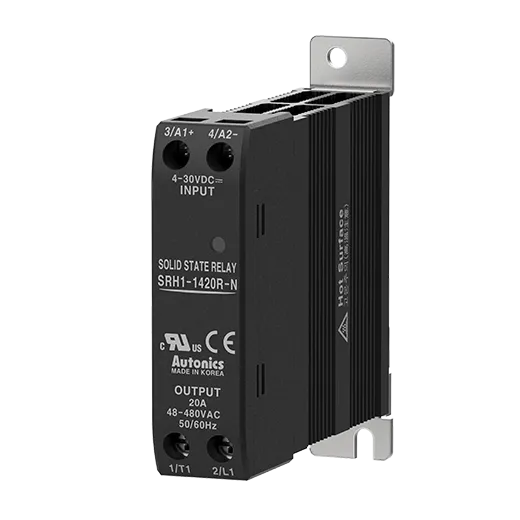

SRH1-1420R-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 20A
- 功能 : 隨機觸發
SRH1-1430R-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 48-480VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 30A
- 功能 : 隨機觸發
SRH1-1215-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 24-240VAC~ (50/60Hz)
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 15A
- 功能 : 過零觸發
SRH1-1220-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 24-240VAC~ (50/60Hz)
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 20A
- 功能 : 過零觸發
SRH1-1230-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 24-240VAC~ (50/60Hz)
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 30A
- 功能 : 過零觸發
SRH1-1210-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 24-240VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 10A
- 功能 : 過零觸發
SRH1-1240-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 24-240VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 40A
- 功能 : 過零觸發

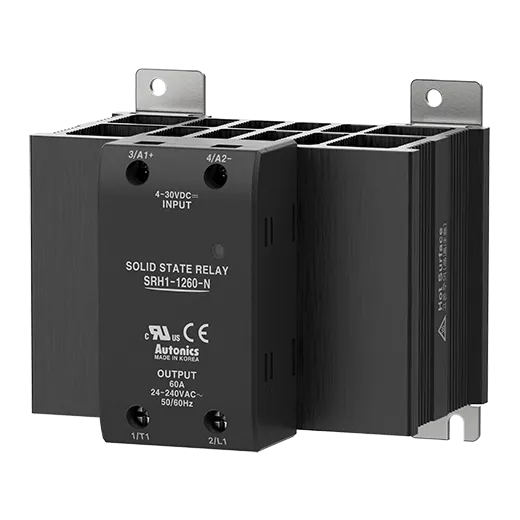

SRH1-1260-N
- 額定輸入電壓 : 4-30VDC
- 額定負載電壓 : 24-240VAC~
- 耐電壓 : 16點 (NPN)1訊號 (DC 2線式)
- 額定負載電流 : 60A
- 功能 : 過零觸發
