產品規格
- 透過使用高速CPU的數位控制實現高速和高精度
- 各種控制
-相位控制，回授控制(恆定電壓/恆定電流/恆定功率)
-過零週期控制(固定/可變週期)
-過零ON/OFF控制 - 內建快速熔斷器，易於維護，更換方便，可維護性更高
- 支援通訊輸出型號: RS485 (Modbus RTU)
- 各種控制輸入和DI輸入
- 控制輸入: 類比量(電流，電壓)，ON/OFF(電壓脈衝，無電壓)，通訊(RS485)，電位計
- DI輸入: 自動/手動切換，運轉/停止切換，重位，輸出保持，SP指定(可自訂6個設定點) - 各種警報輸出
- 過電流，過電壓，保險絲斷裂，散熱器過熱，設備故障，加熱器斷線警報(部分加熱器斷線檢測) - 透過分離操作部件提高了便利性
- 適用負載
- 超金屬，鉑，鉬，碳，鹵素燈，鉻，鎳等
回授控制
各種輸入
輸出精度
RS485通訊(Modbus RTU)
專用軟體
透過遠端顯示方便安裝
使用者可以透過將遠端顯示單元安裝在單獨的控制面板中來遠端監控和控制這些單元。
各種控制方式
過零ON/OFF控制，標準控制，回授控制和過零週期控制(固定/可變週期)可用於穩定的負載控制。
當電源或負載電阻低的負載(鐵，鉻，鎳鉻合金等)的電源或負載電阻改變時，保持相對於控制輸入的恆定輸出電壓。
當電源溫度或電阻(鉑，鉬，鎢等)的溫度係數發生較大變化(正常溫度的6至12倍)時，相對於控制輸入保持恆定的輸出電流。
當電源或負載電阻改變時，相對於控制輸入保持恆定的電源。 非常適合因過熱而導致電阻變化很大的大型加熱器，例如碳化矽(SiC)。
過零週期控制(固定週期)
負載功率在相對於控制輸入訊號的固定週期(60個週期)內重複ON / OFF控制。
例)固定週期(60個週期)控制-控制輸出為40％
過零週期控制(可變週期)
當交流正弦波相對於控制輸入訊號進行開/關控制時，使用最少的周期數。
例)可變週期控制-控制輸出為40％
各種功能
各種人性化功能可用，包括軟啟動，軟上升/下降，輸入/輸出斜率校正，多SP(設定點)，滿載自動識別等。
慢速上升/慢速下降
在運轉模式下用於保護負載免受突波電流的影響。
輸出上限/下限
透過限制輸出範圍來保護負載。
輸出斜率設定
用於在相對於控制輸入的0.00至1.00之間設定輸出比率。
多設定點
最多可以設定6個設定點，並且可以相對於3個數位輸入來控制輸出。
各種警報功能
各種警報均可用於安全操作，包括過電流警報，過電壓警報，保險絲斷線警報，散熱器過熱警報，加熱器斷線警報等等。
簡單的保險絲更換
開放式外殼使用戶可以輕鬆更換功率控制器中的保險絲。
產品應用
包裝機
包裝機上的安全門鎖開關可在機器運作時保持門鎖，只有在操作停止並且安全時才能打開門。
回流焊接機
採用單相整合固態繼電器來控制回流焊接機中加熱裝置的溫度。
SRHL1 系列 型號

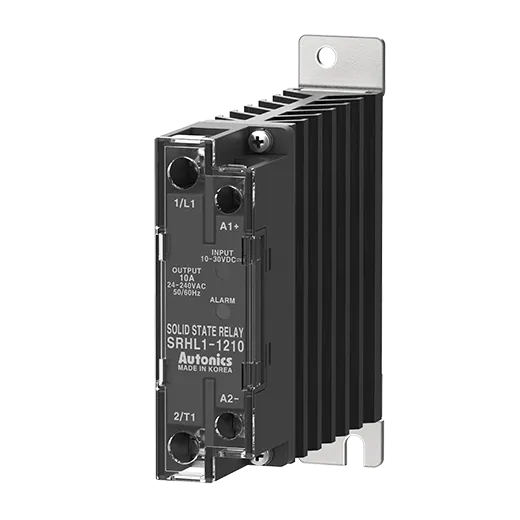

SRHL1-1210
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 24-240VAC~
- 額定負載電流 : 10A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈

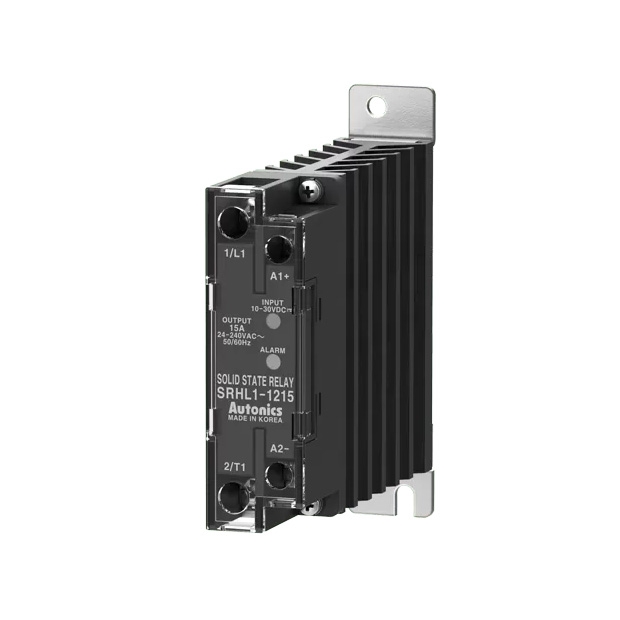

SRHL1-1215
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 24-240VAC~
- 額定負載電流 : 15A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-1220
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 24-240VAC~
- 額定負載電流 : 20A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-1225
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 24-240VAC~
- 額定負載電流 : 25A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈

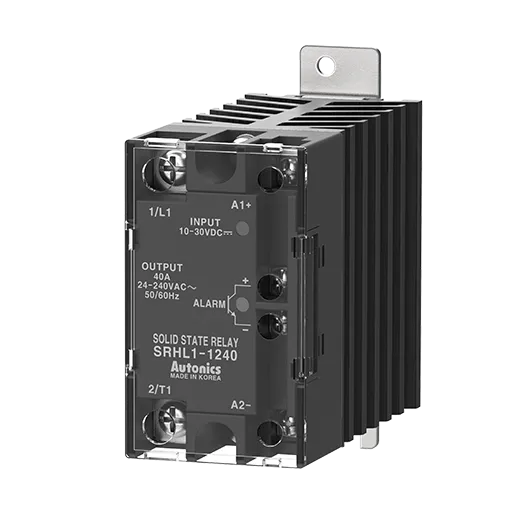

SRHL1-1240
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 24-240VAC~
- 額定負載電流 : 40A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈+警報輸出
SRHL1-1410
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 10A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈

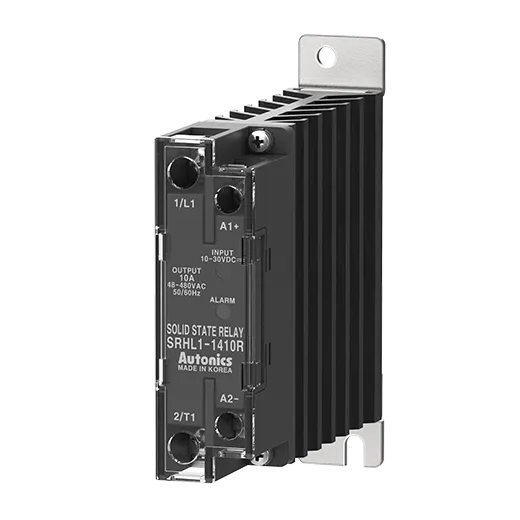

SRHL1-1410R
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 10A
- 功能 : 隨機觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-1415
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 15A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-1415R
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 15A
- 功能 : 隨機觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-1420
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 20A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-1420R
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 20A
- 功能 : 隨機觸發
- Alarm(Overheat Prevention) : 警報指示燈

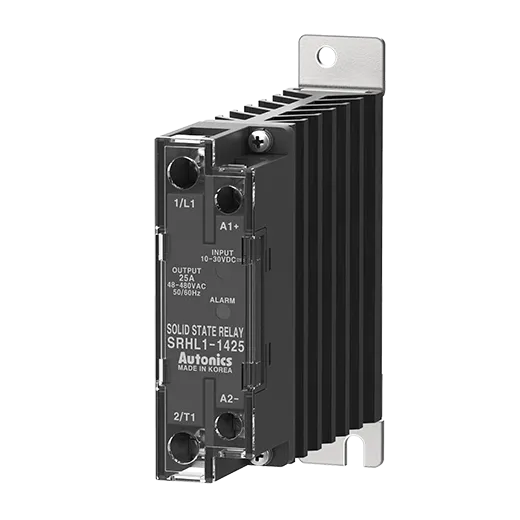

SRHL1-1425
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 25A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-1425R
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 25A
- 功能 : 隨機觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-1440
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 40A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈+警報輸出
SRHL1-1440R
- 額定輸入電壓 : 10-30VDC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 40A
- 功能 : 隨機觸發
- Alarm(Overheat Prevention) : 警報指示燈+警報輸出
SRHL1-4210
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 24-240VAC~
- 額定負載電流 : 10A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-4215
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 24-240VAC~
- 額定負載電流 : 15A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-4220
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 24-240VAC~
- 額定負載電流 : 20A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-4225
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 24-240VAC~
- 額定負載電流 : 25A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-4240
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 24-240VAC~
- 額定負載電流 : 40A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈+警報輸出
SRHL1-4410
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 10A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-4415
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 15A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-4420
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 20A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-4425
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 25A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈
SRHL1-4440
- 額定輸入電壓 : 90-240VAC
- 額定負載電壓 : 48-480VAC~
- 額定負載電流 : 40A
- 功能 : 過零觸發
- Alarm(Overheat Prevention) : 警報指示燈+警報輸出
