產品規格
-
多通道控制：4 通道（TM4）或 2 通道（TM2）輸入與輸出控制
-
高速取樣週期：4 通道：100 ms / 2 通道：50 ms
-
模組連接及擴充：
- 模組間通信
- 無需額外電源佈線
- 最多可擴充 31 個模組（124 通道 / 62 通道）
-
雙重控制功能：同時加熱和冷卻控制
-
獨立輸入通道：絕緣強度 1,000VAC
-
輸出選項：電流輸出和 SSR 驅動輸出切換（TM2-◻2C）
-
PC 參數設定：透過 USB 及 RS485 通訊
- DAQMaster 軟體支援（設備綜合管理軟體）
- 通訊轉換器（另售）：SCM-US（USB 轉 Serial 轉換器）、SCM-38I（RS-232C 轉 RS485 轉換器）、SCM-US48I（USB 轉 RS485 轉換器）
-
便捷連接：透過各種連接器進行感測器輸入、控制輸出及電源/通訊連接
-
加熱器斷線警報：支持 CT 輸入
- 電流互感器（CT 另售）：CSTC-E80LN、CSTC-E200LN
-
多種輸入類型和溫度範圍
多通道
高速採樣(2通道)
模組擴充
同時加熱&冷卻控制
輸出可選
RS485通訊(Modbus RTU)
提供專用軟體
透過PC設定參數
多通道輸入與輸出控制（2通道/4通道）

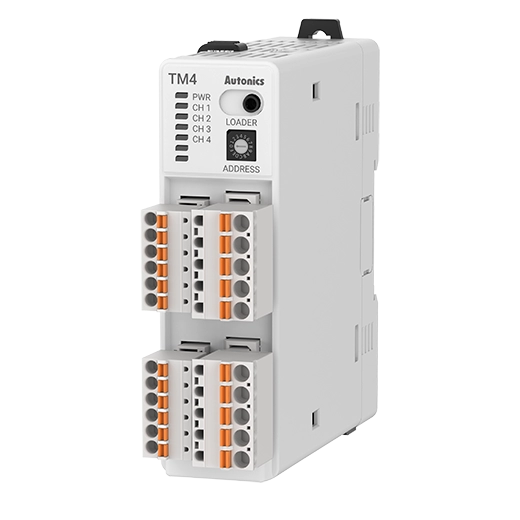

TM系列溫度控制器能夠控制2路或4路輸入與輸出，能夠作為4個獨立的溫度控制器運作。
模組擴充多達31個單元
側面擴充連接器最多可以連接31個單頁(124頻道/62頻道)。不需要單獨的電源，模組之間支援通訊。
50ms高速取樣速率
TM2型號具有50 ms的高速取樣率，可在要求高速響應的應用中提供理想的控制。(同時2通道控制)
＊TM4系列採樣速度: 100 ms
同時加熱& 冷凍控制
控制器可以同時控制加熱和冷卻元件，提供有效的溫度控制。
電流輸出與SSR驅動輸出之間切換
根據應用，使用者可以透過DAQMaster參數設定功能在電流輸出和SSR驅動輸出之間進行選擇。(TM2-□2C□型號)
連接器接線
使用各種連接器，易於接線和維護: 感測器輸入連接器，控制輸出連接器，電源/通訊連接器。
＊電源/通訊連接器僅用於連接到基礎單元。 (TM□-□□□B型號)
產品應用
橡膠擠出/塑膠射出成型製程
洋芋片製造和包裝過程
這是使用Autonics產品的馬鈴薯晶片製造和封裝過程的應用範例。
包裝填充，封口和切斷
多通道模組型溫度控制器和散熱片一體型固態繼電器用於快速穩定地控制薯片袋密封過程中加熱器的溫度。
TM 系列 型號
TM2-22CB
- 輸入通道數量 : 2通道
- 採樣週期 : 50ms(2通道同時取樣)
- 警報輸出 : 250 VAC~ 3A 1a
- 輔助輸入 : CT,數字(DI-1/2)
- 控制輸出 : DC 4-20 mA 또는 DC 0-20 mA (負載阻抗: ≤ 500 Ω)
TM2-22CE
- 輸入通道數量 : 2通道
- 採樣週期 : 50ms(2通道同時取樣)
- 警報輸出 : 250 VAC~ 3A 1a
- 輔助輸入 : CT,數字(DI-1/2)
- 控制輸出 : DC 4-20 mA 또는 DC 0-20 mA (負載阻抗: ≤ 500 Ω)
TM2-22RB
- 輸入通道數量 : 2通道
- 採樣週期 : 50ms(2通道同時取樣)
- 警報輸出 : 250 VAC~ 3A 1a
- 輔助輸入 : CT,數字(DI-1/2)
- 控制輸出 : 250 VAC~ 3A 1a, 30 VDC
3A 1a
TM2-22RE
- 輸入通道數量 : 2通道
- 採樣週期 : 50ms(2通道同時取樣)
- 警報輸出 : 250 VAC~ 3A 1a
- 輔助輸入 : CT,數字(DI-1/2)
- 控制輸出 : 250 VAC~ 3A 1a, 30 VDC 3A 1a
TM2-42CB
- 輸入通道數量 : 2通道
- 採樣週期 : 50ms(2通道同時取樣)
- 警報輸出 : 250 VAC~ 3A 1a
- 輔助輸入 : CT,數字(DI-1/2)
- 控制輸出 : DC 4-20 mA 또는 DC 0-20 mA (負載阻抗: ≤ 500 Ω)
TM2-42CE
- 輸入通道數量 : 2通道
- 採樣週期 : 50ms(2通道同時取樣)
- 警報輸出 : 250 VAC~ 3A 1a
- 輔助輸入 : CT,數字(DI-1/2)
- 控制輸出 : DC 4-20 mA 또는 DC 0-20 mA (負載阻抗: ≤ 500 Ω)
TM2-42RB
- 輸入通道數量 : 2通道
- 採樣週期 : 50ms(2通道同時取樣)
- 警報輸出 : 250 VAC~ 3A 1a
- 輔助輸入 : CT,數字(DI-1/2)
- 控制輸出 : 250 VAC~ 3A 1a, 30 VDC 3A 1a
TM2-42RE
- 輸入通道數量 : 2通道
- 採樣週期 : 50ms(2通道同時取樣)
- 警報輸出 : 250 VAC~ 3A 1a
- 輔助輸入 : CT,數字(DI-1/2)
- 控制輸出 : 250 VAC~ 3A 1a, 30 VDC 3A 1a
TM4-N2RB
- 輸入通道數量 : 4通道
- 採樣週期 : 100ms(4通道同步取樣)
- 控制輸出 : 250 VAC~ 3A 1a, 30 VDC 3A 1a
TM4-N2RE
- 輸入通道數量 : 4通道
- 採樣週期 : 100ms(4通道同步取樣)
- 控制輸出 : 250 VAC~ 3A 1a, 30 VDC 3A 1a
TM4-N2SB
- 輸入通道數量 : 4通道
- 採樣週期 : 100ms(4通道同步取樣)
- 控制輸出 : 22 VDC ±3 V, ≤ 30 mA
TM4-N2SE
- 輸入通道數量 : 4通道
- 採樣週期 : 100ms(4通道同步取樣)
- 控制輸出 : 22 VDC ±3 V, ≤ 30 mA
