產品規格

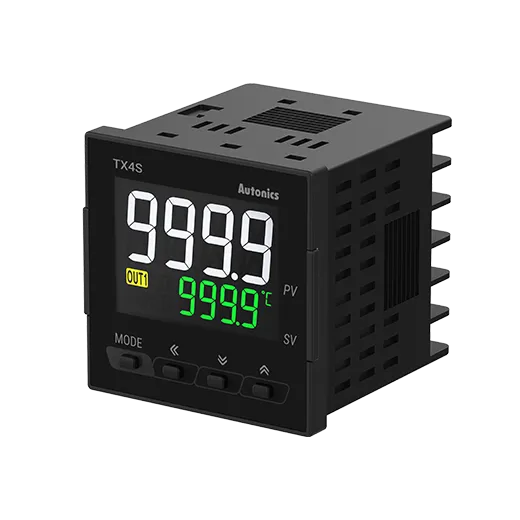

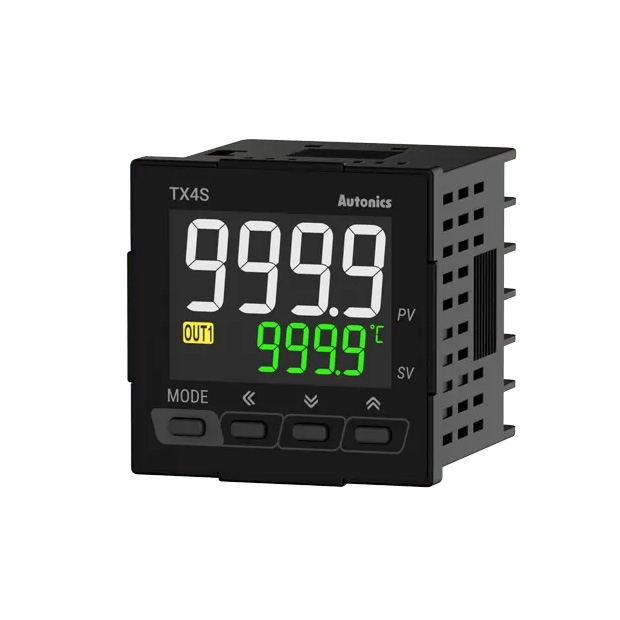

※ TX 系列 LCD顯示PID溫度控制器
-
50ms高速採樣及±0.3%顯示精度
-
大型LCD顯示，白色PV字符，易於讀取
-
SSR驅動輸出/電流輸出可切換
-
SSR驅動輸出控制選項：標準ON/OFF控制、週期控制、相位控制
-
支援RS485通訊輸出（Modbus RTU）
-
透過PC進行參數設定（USB或RS485通訊）
- 免費下載綜合設備管理程式（DAQMaster）
-
45mm厚度，緊湊設計，節省安裝空間
- 與相同尺寸的Autonics產品相比，後長度減少30%（48 x 48 mm型號）
-
端子保護蓋單獨銷售（RSA-COVER）
LCD顯示
減少後長度
11段碼顯示
多種輸出
高速採樣
輸出可選
標準/相位/週期控制
專用軟體
大型LCD顯示，易於讀取的白色PV字符
LCD寬螢幕顯示，PV值採用白色高亮字體，在各種環境下都能保證優異的視覺效果。
* PV字元高度: TX4S 14 mm, TX4M 17.3 mm, TX4H 15.8 mm, TX4L 26.8 mm
各種視角都清晰可見
小巧設計，後長45mm
與Autonics相同尺寸的型號相比，透過將厚度減小30％，最大限度地減少了安裝空間要求。 (48 x 48 mm型號)
11段碼顯示提供更高的可讀性
PV，SV採用11段碼顯示，提高了字母、數字、字元的可讀性。
50 ms高速取樣週期
50ms的高速採樣可在需要快速反應速度的應用中實現精確的溫度控制。
電流輸出和SSR驅動輸出可選
使用者可透過每個溫控器內部的參數設定，選擇所需的電流輸出或SSR驅動輸出。
SSR驅動輸出(SSRP功能)控制選項
使用者可選擇SSR驅動輸出中的標準ON/OFF控制，週期控制和相位控制，以實現經濟理想的溫度控制。
產品應用
橡膠擠出/塑膠射出成型製程
容器封口機
溫度控制器和固態繼電器用於控制食品容器封口機的溫度。
杯封包裝
SSR用於杯子密封包裝機中溫度控制。
商業咖啡烘焙
LCD顯示溫度控制器用於商業咖啡烘烤器的溫度控制。
TX 系列 型號
TX4S-14R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC
3A)
TX4S-14S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4S-14C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]
TX4S-24R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4S-24S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4S-24C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]
TX4S-A4R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4S-A4S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4S-A4C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]
TX4S-B4C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]
TX4S-B4R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4S-B4S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出

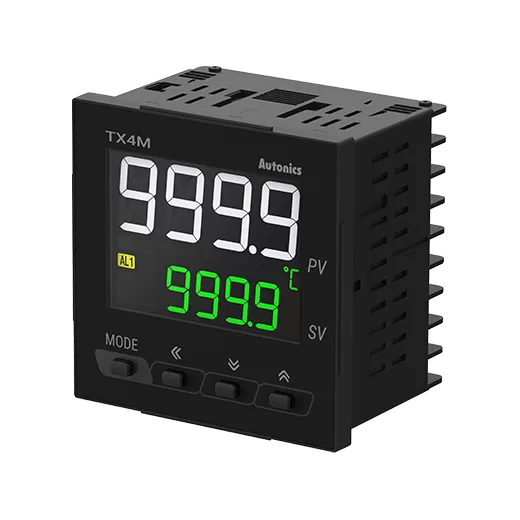

TX4M-14R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4M-14S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4M-14C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]
TX4M-24R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4M-24S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4M-24C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]
TX4M-A4R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4M-A4S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4M-A4C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]
TX4M-B4R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4M-B4S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4M-B4C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]

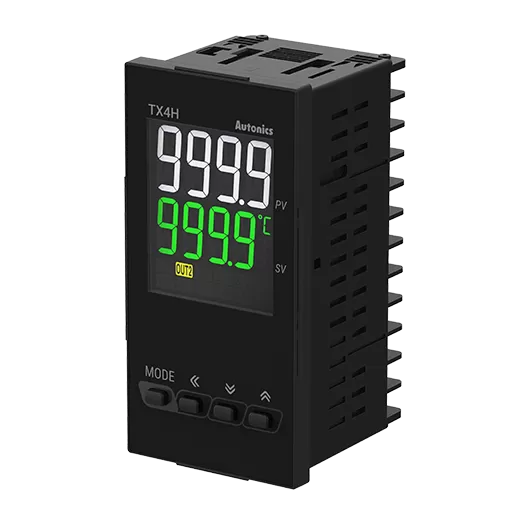

TX4H-14R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4H-14S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4H-14C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]
TX4H-24R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4H-24S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4H-24C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]
TX4H-A4R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4H-A4S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4H-A4C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]
TX4H-B4R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4H-B4S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4H-B4C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]

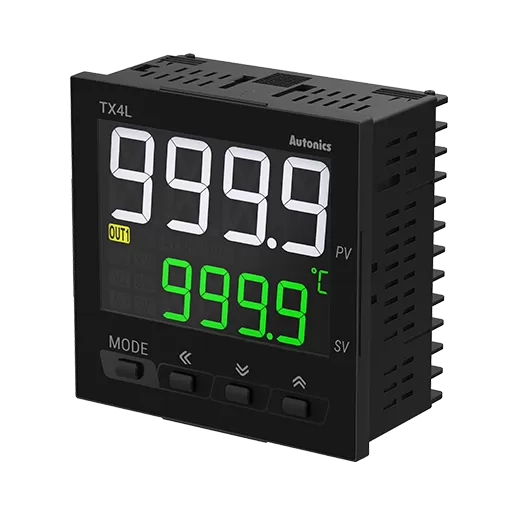

TX4L-14R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
TX4L-14S
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : SSR驅動輸出
TX4L-14C
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 電流 (DC0/4-20mA)或 SSR驅動 (13VDC )[ON/OFF]
TX4L-24R
- 顯示方式 : 4位11段碼LCD
- 控制方式 : ON/OFF控制，P，PI，PD，PID控制
- 輸入規格 : 熱電偶: K(CA)，J(IC)，T(CC)，R(PR),
S(PR)，L(IC)
RTD: DPt100Ω，Cu50Ω - 採樣週期 : 50ms
- 控制輸出 : 繼電器 (250VAC~ 3A, 30VDC 3A)
