產品規格

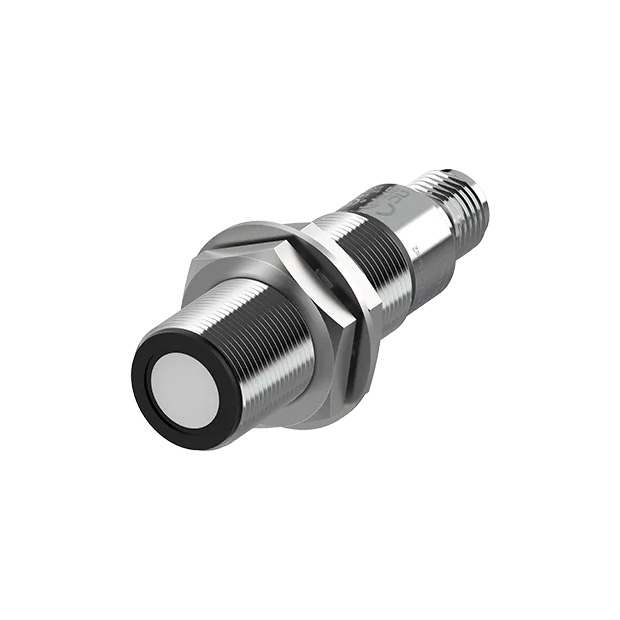

※ UTR 系列 圓柱型超音波感測器
- 檢測技術：透過超音波感測檢測和測量各種材料和表面類型。
- 檢測距離（依安裝直徑）：

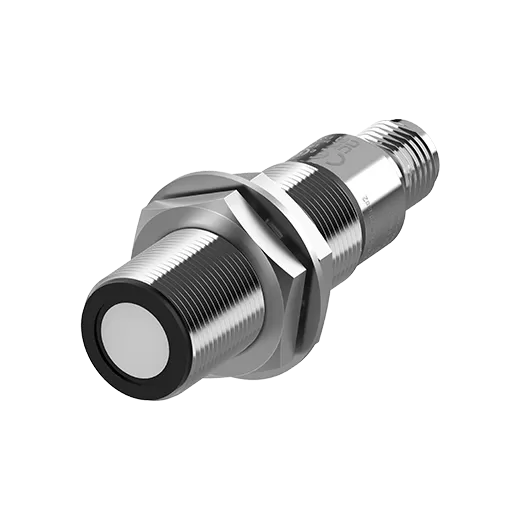

- M18型號：30 ~ 350 mm / 65 ~ 600 mm / 120 ~ 1,300 mm
- M30型號：600 ~ 8,000 mm
- M30型號：600 ~ 8,000 mm
- 高精度測量：具備溫度補償（自動/手動）與偵測寬度轉換功能。
- 堅固耐用：316L不鏽鋼本體，高耐腐蝕性。
- 指示燈設計：360º環形指示燈，可從任意方向確認運轉狀態。
- 數位輸出：支援推拉數位輸出。
- 多功能型號：IO-Link型號，同時提供數位和類比輸出。
- 配置設定：可使用超音波感測器編程單元 (UT-P) 配置設定和監控狀態。
- 專用軟體：提供atDistance專用軟體。
- 防護等級：達到IP66, IP67, IP68, IP69K（依型號而異）。
超音波感測
檢測各種材料
長檢測距離
檢測寬度轉換
316L不銹鋼本體
IO-Link
360º動作指示燈
專用軟體
檢測各種材料和表面類型
UTR系列可以檢測各種材料，包括透明或金屬物體，粉末或液體，無論表面的顏色，圖案，紋理或光澤如何。超音波感測器也可以用來測量目標物體的距離。
UTR系列可以檢測各種材料，包括透明或金屬物體，粉末或液體，無論表面的顏色，圖案，紋理或光澤如何。超音波感測器也可以用來測量目標物體的距離。
檢測各種材料
檢測不平整表面
測量距離
超音波對空氣溫度敏感，因為它使用空氣作為介質。UTR系列具有溫度追蹤演算法，可實現穩定且準確的檢測，並透過消除乾擾提供精確的測量。
UTR系列可偵測遠達8m的物體，也可在高溫等困難環境中使用。
UTRCM30系列
實現理想檢測的各種功能
UTR系列提供多種功能，用於最佳化偵測，包括偵測寬度轉換、溫度補償和測量濾波器。使用者可以使用atDistance軟體設定功能，UT-P超音波感測器編程單元提供多種功能。
檢測寬度轉換功能
使用者可以根據偵測環境將偵測寬度設定為窄、中或寬。
教學功能
使用者可以使用教學功能設定具有當前距離值的參數和函數。
測量濾波器功能
使用者可以透過前景濾波器、移動平均濾波器、前景+移動平均濾波器、背景+移動平均濾波器來避免不必要的測量。每個過濾器的強度可根據使用者要求進行調整。
前景抑制功能
使用者可以擴展取消輸出的區域。
不鏽鋼316L本體
不鏽鋼316L本體提供高耐腐蝕性，非常適合食品/飲料和製藥業等各種行業。
UTR 系列提供360 ˚環形指示燈，可從任何方向確認。
具備顯示器的型號顯示目前值和參數設定值，方便使用者使用。

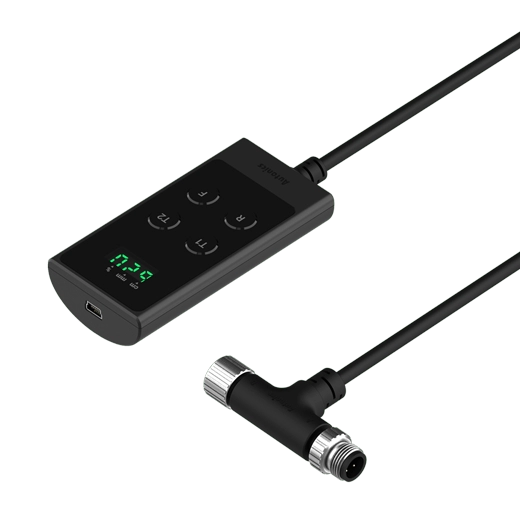

超音波感測器編程單元(另售)
使用者可以透過超音波感測器編程單元(UT-P)的顯示即時監控目前值。
部分功能可以透過按鈕輕鬆設定。
使用者可以透過超音波感測器編程單元(UT-P)的顯示即時監控目前值。
部分功能可以透過按鈕輕鬆設定。
IO-Link型號可讓使用者檢查感測器狀態，以便於維護。
產品應用
檢測透明物體(玻璃和透明塑膠)
超音波感測器用於檢查汽車製造過程中天窗的安裝。
測量儲槽液位
超音波感測器用於測量食品儲罐中的粉末或液位。
UTR 系列 型號
UT-P
- 電源電壓 : 12 - 30 VDC (漣波 P-P: ≤ 10 %)
- 消耗電流 : ≤ 25 mA
- 保護電路 : 突波保護迴路，輸出短路過電流保護迴路，電源反接保護迴路
- 絕緣阻抗 : ≥50MΩ或更高（500 VDC megger）
- 耐電壓 : 充電部與外殼之間: 1,000 VAC~ 50/60 Hz 1分鐘
UTRCM18-1300
- 檢測距離 : 120~1300 mm
- 盲點 : 0 ~ 115 mm
- 前景抑制 : 120~360 mm
- 最大設定領域 : 1300 mm
- 感測器頻率 : 200kHz
UTRCM18-1300-IL2
- 檢測距離 : 120~1300 mm
- 盲點 : 0 ~ 115 mm
- 前景抑制 : 120~360 mm
- 最大設定領域 : 1300 mm
- 感測器頻率 : 200kHz
UTRCM18-1300D
- 檢測距離 : 120~1300 mm
- 盲點 : 0 ~ 115 mm
- 前景抑制 : 120~360 mm
- 最大設定領域 : 1300 mm
- 感測器頻率 : 200kHz
UTRCM18-1300D-IL2
- 檢測距離 : 120~1300 mm
- 盲點 : 0 ~ 115 mm
- 前景抑制 : 120~360 mm
- 最大設定領域 : 1300 mm
- 感測器頻率 : 200kHz

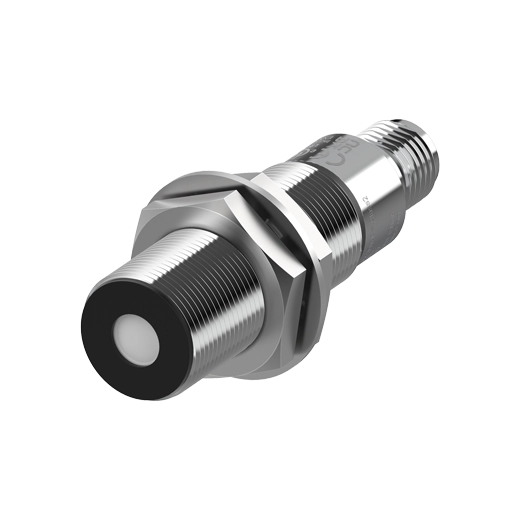

UTRCM18-350
- 檢測距離 : 30 ~ 350 mm
- 盲點 : 0 ~ 27 mm
- 前景抑制 : 30 ~ 90 mm
- 最大設定領域 : 350 mm
- 感測器頻率 : 305 kHz
UTRCM18-350-IL2
- 檢測距離 : 30 ~ 350 mm
- 盲點 : 0 ~ 27 mm
- 前景抑制 : 30 ~ 90 mm
- 最大設定領域 : 350 mm
- 感測器頻率 : 305 kHz
UTRCM18-350D
- 檢測距離 : 30 ~ 350 mm
- 盲點 : 0 ~ 27 mm
- 前景抑制 : 30 ~ 90 mm
- 最大設定領域 : 350 mm
- 感測器頻率 : 305 kHz
UTRCM18-350D-IL2
- 檢測距離 : 30 ~ 350 mm
- 盲點 : 0 ~ 27 mm
- 前景抑制 : 30 ~ 90 mm
- 最大設定領域 : 350 mm
- 感測器頻率 : 305 kHz
UTRCM18-600
- 檢測距離 : 65 ~ 600 mm
- 盲點 : 0 ~ 59 mm
- 前景抑制 : 65 ~ 195 mm
- 最大設定領域 : 600mm
- 感測器頻率 : 305 kHz
UTRCM18-600-IL2
- 檢測距離 : 65 ~ 600 mm
- 盲點 : 0 ~ 59 mm
- 前景抑制 : 65 ~ 195 mm
- 最大設定領域 : 600mm
- 感測器頻率 : 305 kHz
UTRCM18-600D
- 檢測距離 : 65 ~ 600 mm
- 盲點 : 0 ~ 59 mm
- 前景抑制 : 65 ~ 195 mm
- 最大設定領域 : 600mm
- 感測器頻率 : 305 kHz
UTRCM18-600D-IL2
- 檢測距離 : 65 ~ 600 mm
- 盲點 : 0 ~ 59 mm
- 前景抑制 : 65 ~ 195 mm
- 最大設定領域 : 600mm
- 感測器頻率 : 305 kHz

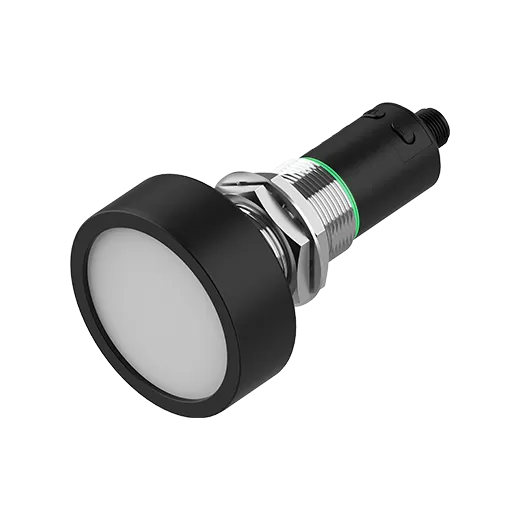

UTRCM30-8M
- 檢測距離 : 600~8000 mm
- 盲點 : 0 ~ 590 mm
- 前景抑制 : 600~1800 mm
- 最大設定領域 : 8000 mm
- 感測器頻率 : 80 kHz
UTRCM30-8M-IL2
- 檢測距離 : 600~8000 mm
- 盲點 : 0 ~ 590 mm
- 前景抑制 : 600~1800 mm
- 最大設定領域 : 8000 mm
- 感測器頻率 : 80 kHz
UTRCM30-8MDB
- 檢測距離 : 600~8000 mm
- 盲點 : 0 ~ 590 mm
- 前景抑制 : 600~1800 mm
- 最大設定領域 : 8000 mm
- 感測器頻率 : 80 kHz

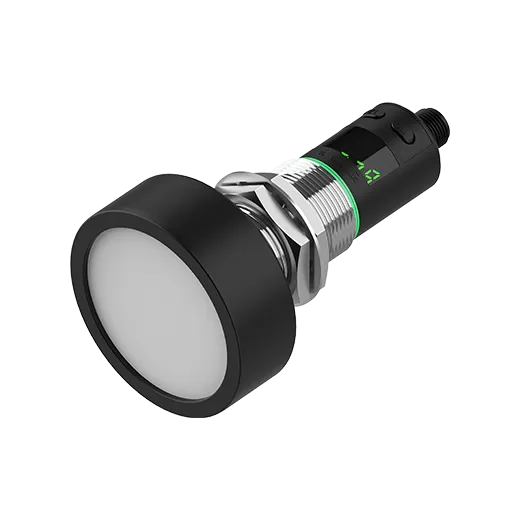

UTRCM30-8MDB-D
- 檢測距離 : 600~8000 mm
- 盲點 : 0 ~ 590 mm
- 前景抑制 : 600~1800 mm
- 最大設定領域 : 8000 mm
- 感測器頻率 : 80 kHz
UTRCM30-8MDB-D-IL2
- 檢測距離 : 600~8000 mm
- 盲點 : 0 ~ 590 mm
- 前景抑制 : 600~1800 mm
- 最大設定領域 : 8000 mm
- 感測器頻率 : 80 kHz
UTRCM30-8MDB-IL2
- 檢測距離 : 600~8000 mm
- 盲點 : 0 ~ 590 mm
- 前景抑制 : 600~1800 mm
- 最大設定領域 : 8000 mm
- 感測器頻率 : 80 kHz
