產品規格
-
解析度：提供 0.3MP 與 1.2MP 型號，最高 45fps 高速擷取
-
自整定：液態透鏡自動對焦，最佳化焦距、亮度與曝光
-
全域快門：精準捕捉高速移動物體，降低失真與模糊
-
檢測功能：OCR/OCV、形狀比較、位置校正、顏色識別、物件計數
-
多工作組：支援最多 64 組設定，快速切換檢測場景
-
通訊儲存： Gigabit Ethernet、RS232(Modbus RTU)、FTP 影像存取
-
防護等級：IP66/IP67/IP69K，適用嚴苛工業環境
內建照明
全域快門方式
自整定
1.2MP分辨率
各種檢測功能
設定工作小組
儲存數據
專用軟體

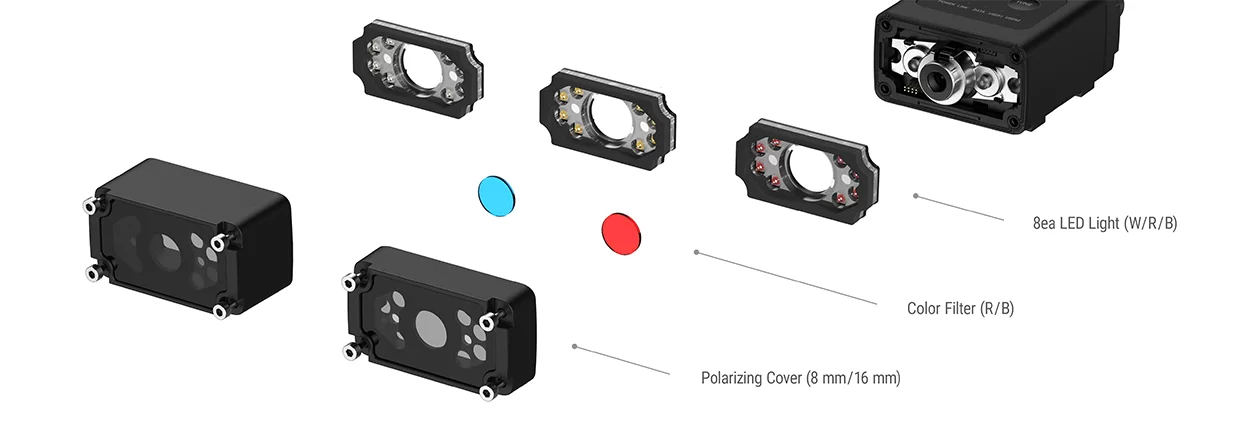

內建LED照明和鏡頭的視覺感應器
視覺感光元件配備了內建LED照明和鏡頭，使用者可以更換照明，濾鏡和偏光罩。八種內部照明即使在黑暗環境中也能實現精準照射。
* 另售: 照明和彩色濾鏡(白色，紅色，藍色)，偏光罩(8 mm，16 mm)

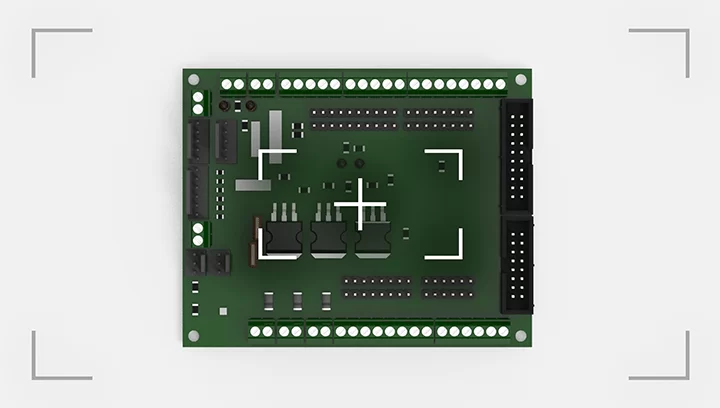

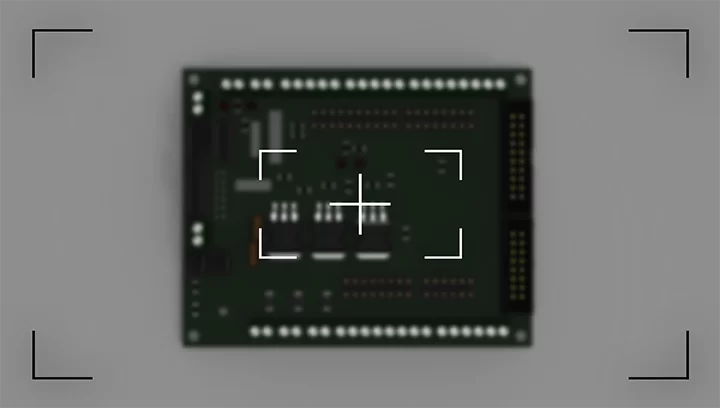

自整定功能
視覺感應器提供自整定功能，可自動設定優化焦距，亮度和曝光。設定偵測目標後，使用者按下對焦調整按鈕可獲得清晰的影像。此外，亮度和曝光時間會根據偵測環境自動調整，以確保影像品質的穩定。
自整定前
自整定後

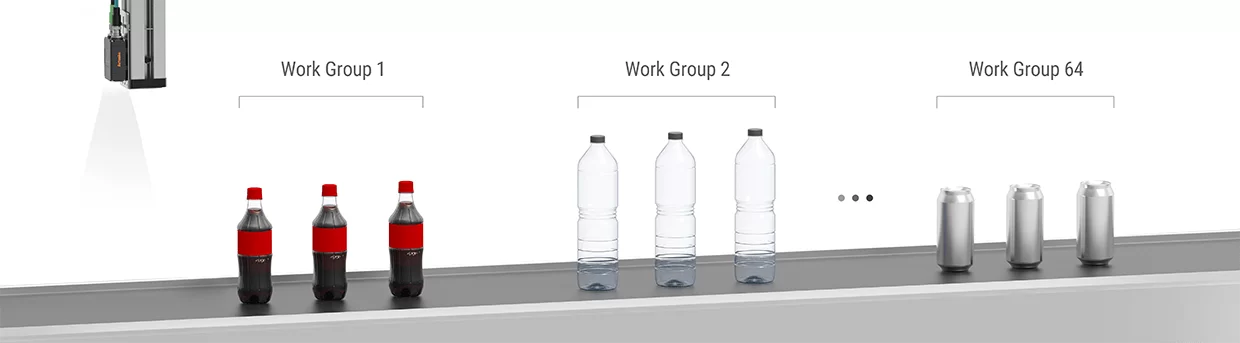

透過工作小組設定焦距
自動對焦功能可透過工作群組進行焦距設定，從而在更換工作群組時無需重新安裝即可靈活回應。 VG2系列支援多達64個工作小組，無論使用者技術等級為何，都可減少設定時間並實現穩定的影像擷取。

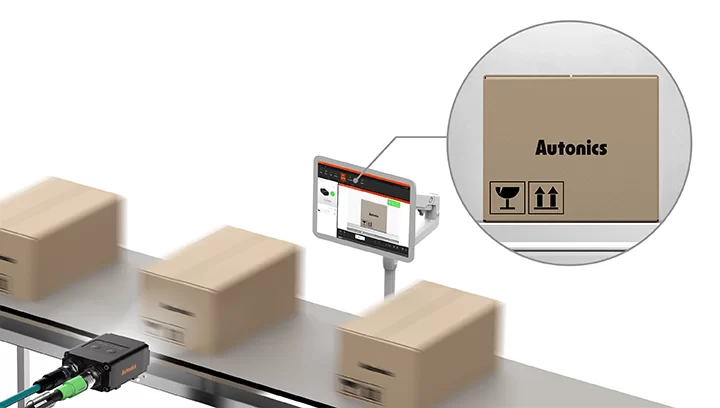

全域快門方式
全域快門方式可讓相機以最小的失真和運動模糊捕捉快速移動目標的影像。

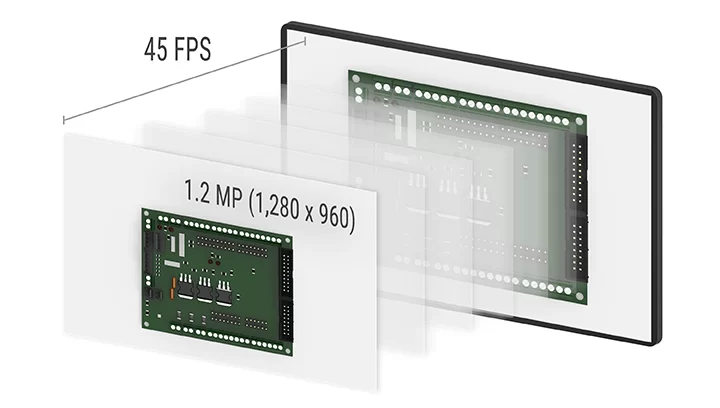

1.2 MP分辨率
視覺感測器能夠以45 fps的速度，捕捉1.2MP解析度(1,280 x 960)的影像。 (0.3 MP 型號: 60 fps / 1.2 MP型號: 45 fps)
* 乙太網路斷開連線時
各種檢測功能
視覺感測器提供多種檢測功能，包括物體識別，物體計數，長度，角度，形狀比較，位置校正(基於形狀/基於交叉點)，OCR/OCV ，以實現精確檢查。額外的檢測功能包括顏色識別，顏色區域，以及使用顏色模型進行顏色物件計數。
.webp)

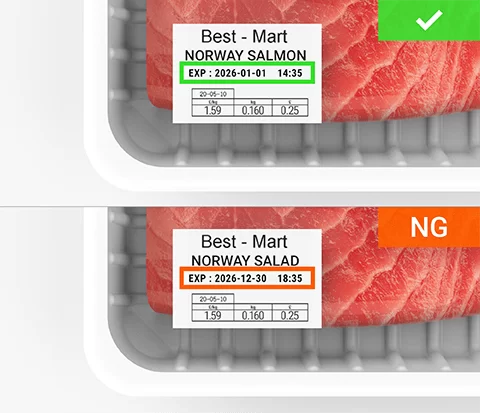

光學字元辨識(OCR)
識別輸入的ROI(感興趣區域)字符，並與正確的字串進行比較。
.webp)

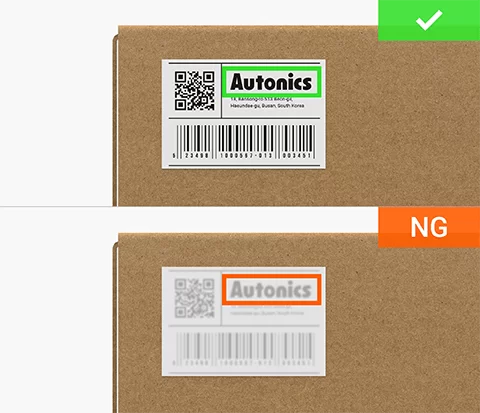

光學字元驗證(OCV)
比較註冊字元和輸入字元以驗證完整性和列印品質。

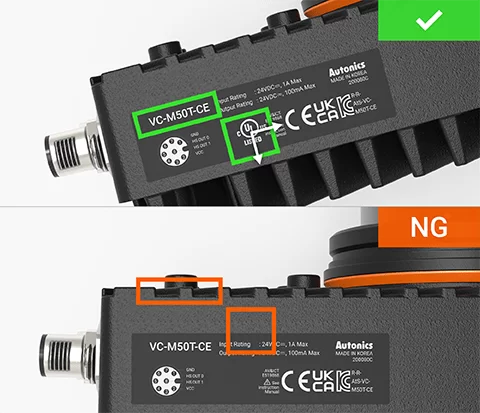

位置校正-形狀
透過比較註冊影像與輸入影像的形狀特徵，搜尋相似圖案的位置，並取得所搜尋圖案的位置和旋轉角度資訊。

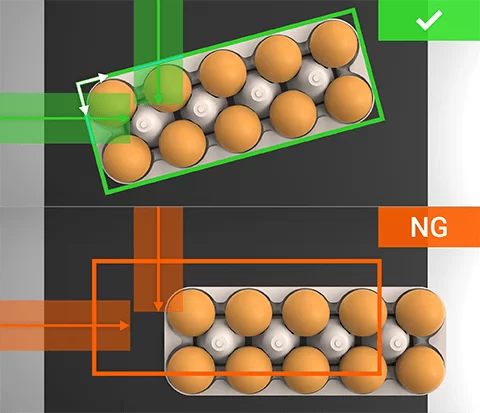

位置校正-交叉點
使用註冊影像的相關性和角度來比較和檢查輸入影像的修正位置和角度。

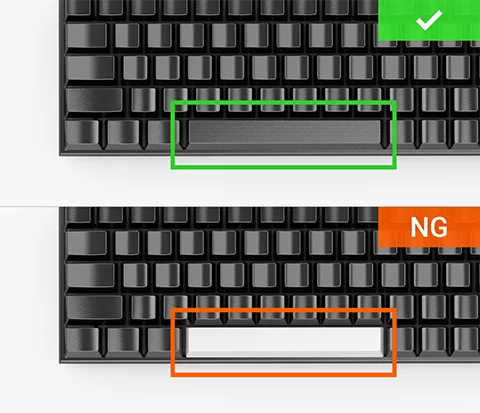

亮度
註冊影像的ROI平均亮度，來偵測擷取影像的ROI亮度。

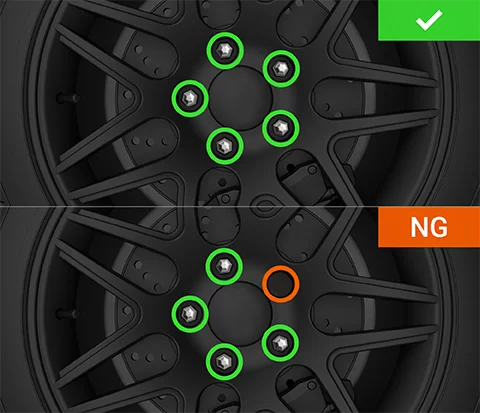

對比度
參考註冊影像的ROI對比度，來偵測擷取影像的ROI對比度。

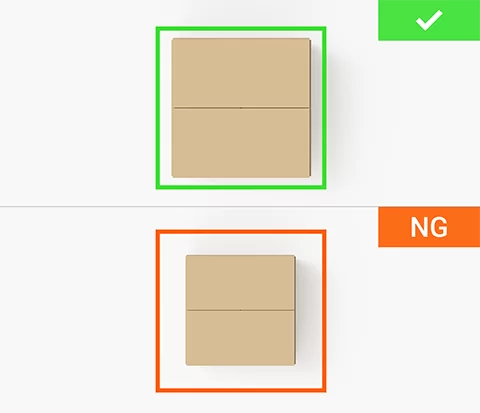

區域
比較註冊影像和輸入影像的ROI尺寸。

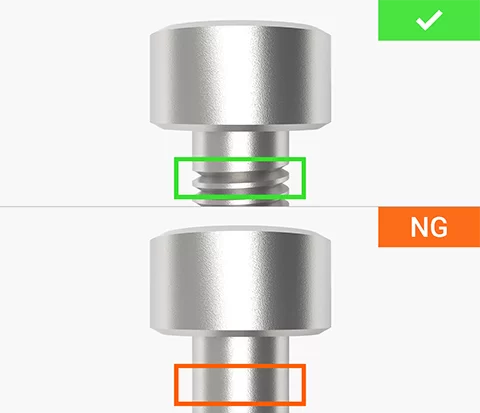

邊緣
比較同一區域內註冊影像和輸入影像中的邊緣位置和角度。

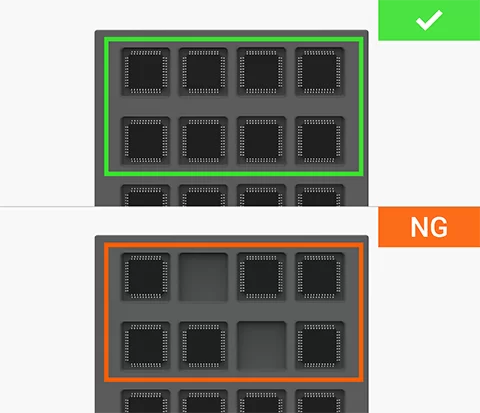

形狀比較
根據註冊影像的形狀檢查捕捉影像的形狀。

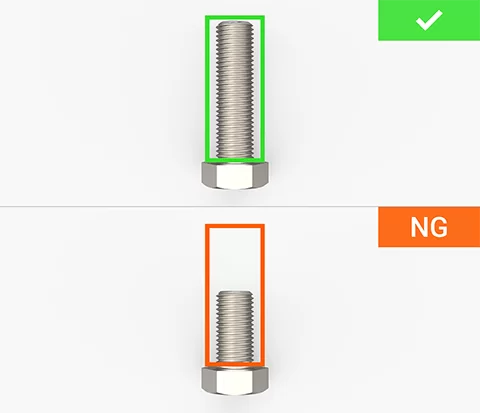

長度
參考使用者在註冊影像兩邊設定的長度，來檢查所捕捉的影像。

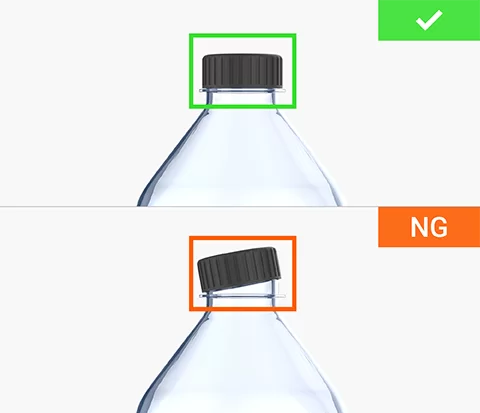

角度
參考使用者在註冊影像兩邊設定的角度，來檢查所捕捉的影像。

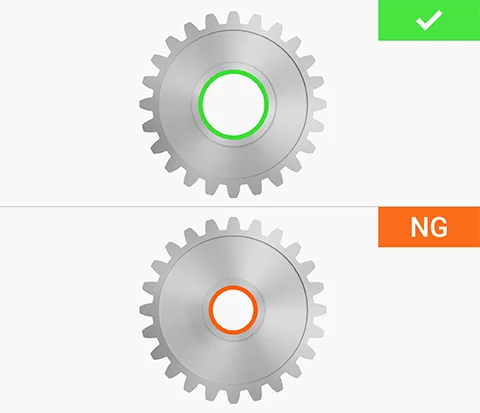

直徑
透過比較輸入影像和使用者註冊的環空區域內偵測到的圓圈，進行檢查 。
*環狀結構: 由內半徑和外半徑圍繞著一個共同的中點形成的甜甜圈形狀的圖形。

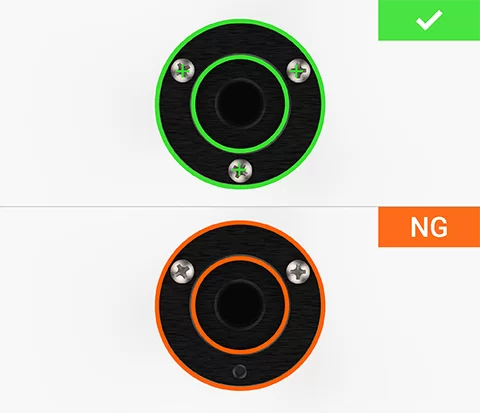

物件計數
參考已註冊影像的ROI中的物件數量，檢查擷取影像的ROI中的物件數量。

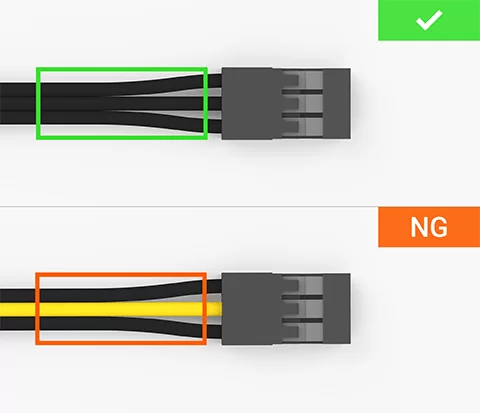

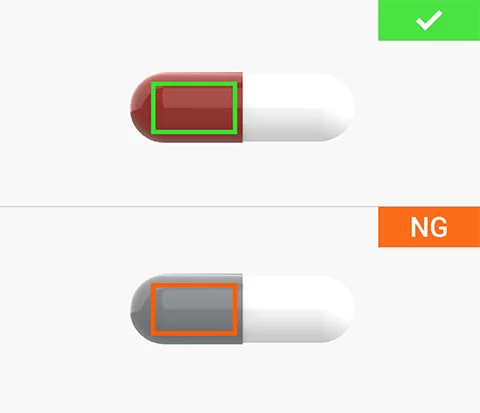

顏色識別
參考已註冊影像的ROI顏色，檢查擷取影像的ROI顏色。
顏色區域
檢查註冊影像和輸入影像的ROI內顏色區域大小。

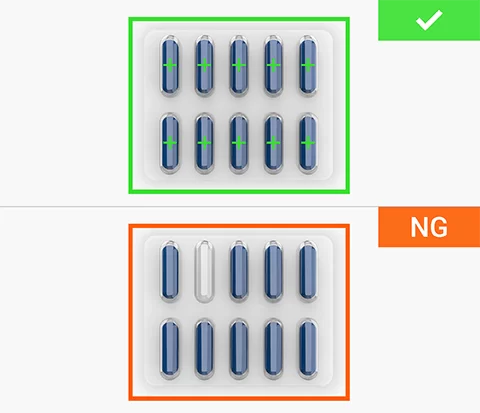

顏色計數對象
參考已註冊影像的ROI中的彩色物體數量，檢查捕捉影像的ROI中特定彩色物體的數量。

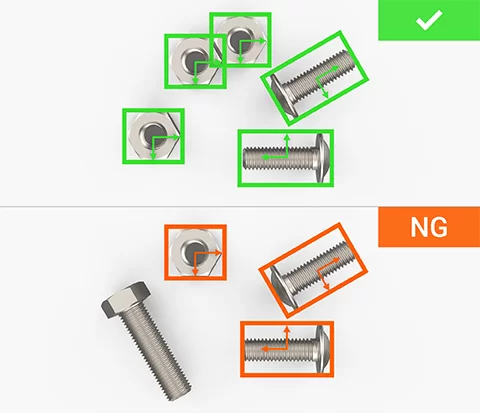

多位置檢查
通過將已註冊的影像與輸入影像進行比較，可同時檢查多個檢測物體的數量與位置。

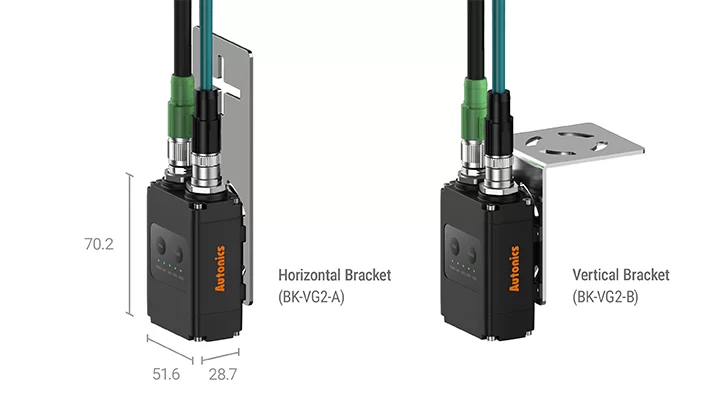

提高安裝空間效率
VG2系列尺寸緊湊，由於鏡頭和連接器位於同一軸上，視覺感測器提升了空間效率和使用者便利性。
* 另售: 水平/垂直支架

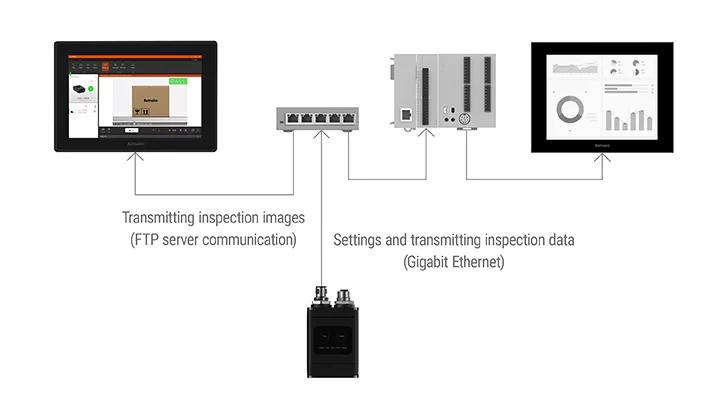

確認檢測影像和結果數據
使用者可以將儲存在VG2系列記憶體中的偵測影像傳輸到FTP伺服器中。圖像可以儲存為所有類型的圖片，根據設定傳遞PASS圖片和FAIL圖片。用戶還可以透過千兆乙太網路通訊查看測量結果，從而能夠管理，搜尋和分析歷史數據。

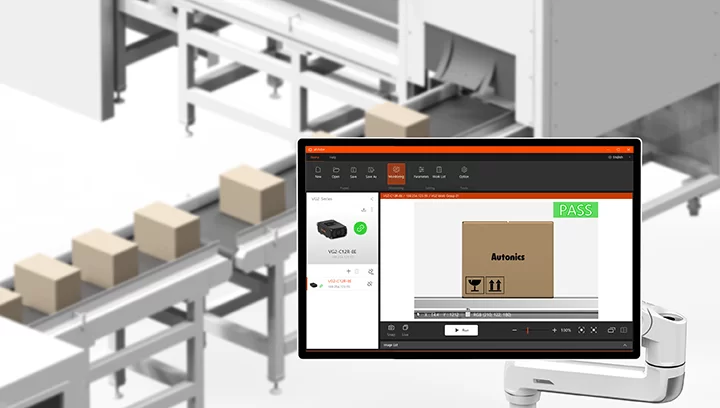

專用軟體’atVision’
專用軟體atVision，允許使用者透過易於使用的直覺圖形UI設計，直接設定參數。該軟體可用於監控檢測和編輯影像，以實現高準確性和便利性。

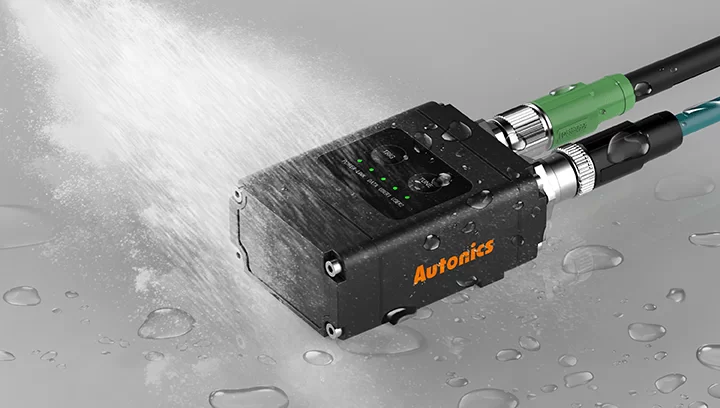

IP66，IP67，IP69K防護等級
IP66，IP67，IP69K防護等級允許這些單元在有灰塵或水的環境中安全應用。

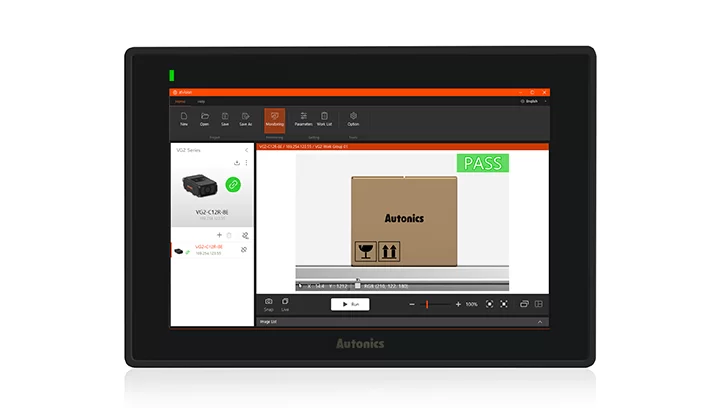

10.1吋LCD平板PC 另售
APC系列10.1吋LCD平板PC方便配置視覺系統。它支援多種接口，包括HDMI，USB，VGA和以太網，並透過面板和支架安裝方式提升了用戶的便利性。
產品應用
醫藥藥品包裝
智慧相機用於識別藥丸數量、有無藥丸或醫療用品包裝缺陷。
汽車零件製造
位移感測器可用於測量汽車零件(例如汽車車輪)的平整度。
包裝貨物運輸輸送機
視覺感測器用於識別和驗證物流運輸線上，箱體表面單據上的文字。
汽車門壓機
智慧相機用於在製造過程中檢查汽車門的形狀。
顯示器組裝和生產
智慧型相機用於識別顯示器的成型狀態，包括孔數、尺寸等。
包裝貨物傳送帶
智慧相機用於識別運輸傳送帶上箱子的尺寸
噴墨打標
智慧相機用於識別噴墨打標機在包裝紙上的打標狀態。
包裝食品傳送帶
智慧相機用於識別傳送帶上食品容器的密封狀態。
半導體零件運輸
智慧相機用於在半導體運輸過程中識別零件或缺陷的存在與否。
注射器組裝和製造
智慧型相機用於在註射器製造過程中識別注射器中橡膠包裝的存在、缺失或缺陷。
儲槽
壓力變送器用於液體或氣體罐中以測量內部壓力。
3D 檢查設備
閉環步進馬達系統用於3D檢測機械上的視覺設備的垂直軸控制。
汽車零件製造
智慧相機用於識別生產線中汽車零件（火星塞）的形狀。
汽車零件製造
位移感測器可用於測量各種汽車零件的水平差。
飲料容器傳送帶
智慧型相機用於識別包裝上是否存在過期日期
化妝品容器輸送帶
智慧相機用於識別化妝品容器上的列印狀態
汽車零件製造
智慧相機用於識別生產線中汽車零件(車輪)的形狀。
機油貨櫃運輸輸送機
汽車零件製造智慧相機用於識別生產線中汽車零件(車輪)的形狀。
筆輸送機
視覺感測器用於在筆生產線傳輸過程中檢測筆的顏色。
PCB運輸輸送機
視覺感測器用於檢測PCB傳輸線中PCB基板上的二極體和冷凝器的顏色。
藥片包裝運輸輸送機
視覺感測器用於檢查平板包裝輸送線上每個包裝內藥片的顏色。
VG2 系列 型號
VG2-C03B-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-C03B-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-C03R-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-C03R-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-C03W-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-C03W-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-C12B-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
VG2-C12B-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
VG2-C12R-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
VG2-C12R-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
VG2-C12W-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
VG2-C12W-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋彩色CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
VG2-M03B-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-M03B-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-M03R-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-M03R-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-M03W-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-M03W-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 0.3 MP (640 × 480像素)
VG2-M12B-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
VG2-M12B-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
VG2-M12R-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
VG2-M12R-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
VG2-M12W-16E
- 鏡頭焦距 : 16mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f16 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
VG2-M12W-8E
- 鏡頭焦距 : 8mm
- 影像捕捉_影像元素 : 1/2.9吋黑白CMOS
- 鏡頭類型 : f8 mm Board鏡頭
- 檢查_作業組 : 64（同時進行32次檢查）
- 影像捕捉_解析度 : 1.2 MP (1,280 × 960像素)
