E50S 系列 外徑50mm軸型增量旋轉編碼器 - 力通

E50S 系列 外徑50mm軸型增量旋轉編碼器 - 力通

Autonics｜E50S 系列增量式旋轉編碼器具備 Ø50mm 外徑與 Ø8mm 軸徑，支援配線引出型、配線接插型與軸向/徑向接插型等多樣構型，提供最高每轉 8000 脈衝解析度，可精確量測角度、速度、位移與加速度資訊。內建多樣控制輸出與 5VDC／12–24VDC 雙電壓輸入選項，應用彈性強。適用於精密控制需求的設備，如銑床、電梯門與起重機，提升系統反應效率與整體控制精度。
－ ＋
加入詢價車

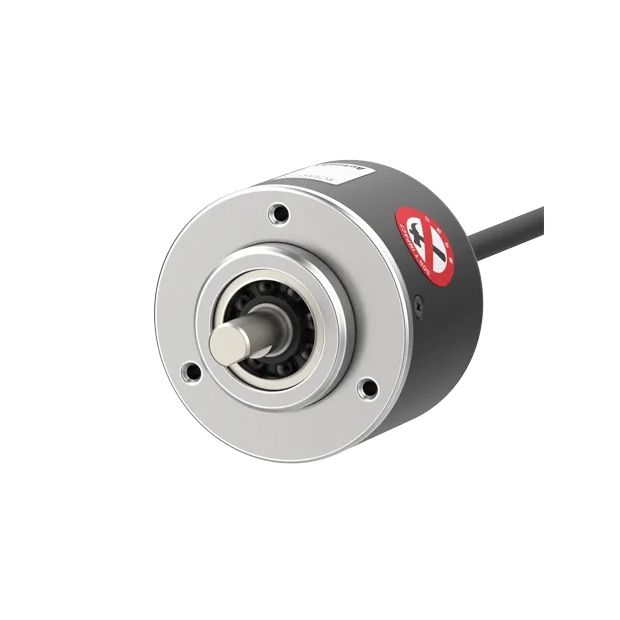

11.Autonics E50S 系列 外徑50mm增量型旋轉編碼器_軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E50)  產品說明下載(E50)

2D/3D CAD下載

2D CAD下載(E50S)  2D CAD下載(E50S)-2  3D CAD下載(E50S8)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證

產品規格

    ※ E50S 系列 外徑50mm軸型增量旋轉編碼器

  • 尺寸設計：Ø50毫米外徑，Ø8毫米軸徑。

  • 精確測量：角度、位置、旋轉、速度、加速度和距離。

  • 多種型號：配線引出型、配線引出接插型、軸向/徑向接插型。

  • 多種解析度：每轉1到8000個脈衝，滿足不同精度需求。

  • 多樣控制輸出：適應多種應用場景。

  • 電源電壓：5 VDC ±5%，12-24 VDC ±5%。

產品應用

銑床

銑床
旋轉編碼器和聯軸器用於檢測和控制緊湊型銑床上的軸旋轉。

電梯門操作

電梯門操作
增量型旋轉編碼器安裝在門操作控制室的馬達內，透過編碼器的脈衝訊號精確控制電梯門的開啟/關閉位置。

起重機的位置控制

起重機的位置控制
使用旋轉編碼器來控制升降機的位置

E50S 系列 型號

1E50S_CS_2

E50S8-2000-6-L-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 2000(P/R)
2E50S_CS_1

E50S8-1-2-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 1P/R
3E50S_CS

E50S8-1-2-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 1P/R
4E50S_CS_6

E50S8-10-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 10(P/R)
5E50S_CS_5

E50S8-10-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 10(P/R)
6E50S_CS_4

E50S8-20-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 20P/R
7E50S_CS_3

E50S8-20-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 20P/R
8E50S_CS_2

E50S8-30-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 30P/R
9E50S_CS_1

E50S8-30-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 30P/R
10E50S_CS

E50S8-35-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 35P/R
11E50S_CS_7

E50S8-50-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 50(P/R)
12E50S_CS_6

E50S8-50-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 50(P/R)
13E50S_CS_5

E50S8-60-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 60P/R
14E50S_CS_4

E50S8-60-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 60P/R
15E50S_CS_3

E50S8-100-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 100(P/R)
16E50S_CS_2

E50S8-100-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 100(P/R)
17E50S_CS_1

E50S8-150-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 150(P/R)
18E50S_CS

E50S8-150-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 150(P/R)
19E50S_CS_5

E50S8-200-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 200P/R
20E50S_CS_4

E50S8-250-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 250(P/R)
21E50S_CS_3

E50S8-250-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 250(P/R)
22E50S_CS_2

E50S8-300-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 300P/R
23E50S_CS_1

E50S8-300-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 300P/R
24E50S_CS

E50S8-360-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 360P/R
25E50S_CS_3

E50S8-360-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 360P/R
26E50S_CS_2

E50S8-400-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 400PPR
27E50S_CS_1

E50S8-400-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 400PPR
28E50S_CS

E50S8-500-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 500P/R
29E50S_CS_4

E50S8-500-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 500P/R
30E50S_CS_3

E50S8-512-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 512(P/R)
31E50S_CS_2

E50S8-512-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 512(P/R)
32E50S_CS_1

E50S8-600-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 600P/R
33E50S_CS

E50S8-600-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 600P/R

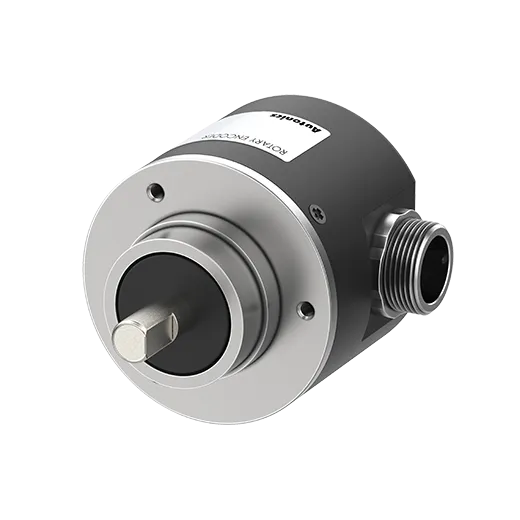

34E50S_CS_5

E50S8-1000-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 1000P/R
35E50S_CS_4

E50S8-1000-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 1000P/R
36E50S_CS_3

E50S8-1024-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 1024P/R
37E50S_CS_2

E50S8-1024-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 1024P/R
38E50S_CS_1

E50S8-1200-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 1200(P/R)
39E50S_CS

E50S8-1200-3-T-5-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 1200(P/R)
40E50S_CS_5

E50S8-1500-3-T-24-CS

  • 軸外徑 : Ø8mm
  • 最大響應頻率 : 300kHz
  • 最大允許轉速 : 5000rpm
  • 啟動力矩 : Max. 800gf.cm(max. 0.0784N.m)
  • 解析度 : 1500(P/R)
