E68S 系列 外徑68mm軸型增量旋轉編碼器 - 力通

E68S 系列 外徑68mm軸型增量旋轉編碼器 - 力通

Autonics｜E68S 系列為 Autonics 高強度 Ø68mm 軸型增量式旋轉編碼器，具備 Ø15mm 軸徑設計，支援徑向 20kgf／軸向 10kgf 高負載應用。提供每轉 500、600、1024 脈衝解析度，搭配 180kHz 響應頻率與 5VDC 電源輸入，確保即時精確的訊號傳輸。產品採用徑向接插型設計，具 IP65 防水防塵等級，適用於各式工業自動化設備，如銑床主軸旋轉監測與起重機位置控制等高需求場景。
－ ＋
加入詢價車

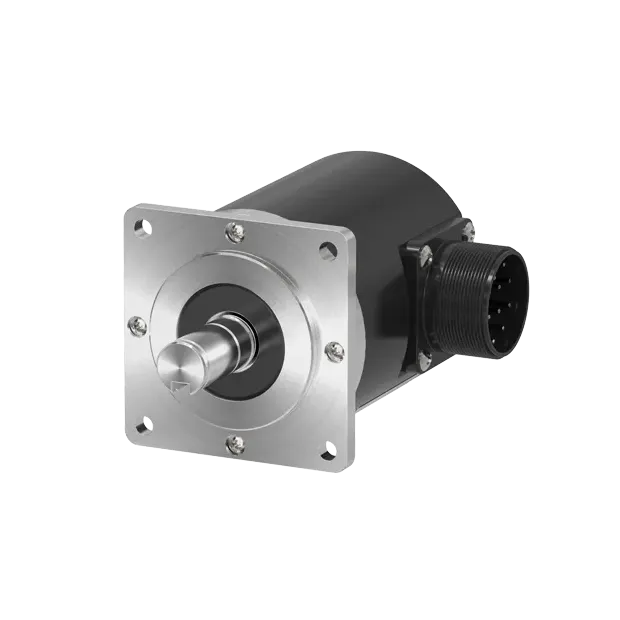

17.Autonics E68S 系列 外徑68mm增量型旋轉編碼器_軸型_.webp
/
詳細介紹

產品特點下載

產品規格下載(E68)  產品說明下載(E68)

2D/3D CAD下載

2D CAD下載(E68S)  3D CAD下載(E68S15)

認證書下載

產品認證下載EAC  產品認證下載EAC

認證

產品規格

    ※ E68S 系列 外徑68mm軸型增量旋轉編碼器

  • 尺寸設計：外徑Ø68毫米，軸徑Ø15毫米。

  • 高強度軸：徑向負載20 kgf，軸向負載10 kgf。

  • 高響應頻率：180 kHz。

  • 接線方式：徑向接插型。

  • 多種解析度：每轉500、600、1024個脈衝，滿足不同精度需求。

  • 電源電壓：5 VDC ±5%。

  • IP65防護等級：符合IEC標準，適應各種環境。

產品應用

銑床

銑床
旋轉編碼器和聯軸器用於檢測和控制緊湊型銑床上的軸旋轉。

起重機的位置控制

起重機的位置控制
使用旋轉編碼器來控制升降機的位置。



E68S 系列 型號

1E68S

E68S15-1024-6-L-5

  • 軸外徑 : Ø15mm
  • 最大響應頻率 : 180kHz
  • 最大允許轉速 : 6500rpm
  • 啟動力矩 : Max. 1.5kgf.cm(max. 0.147N.m)
  • 解析度 : 1024P/R

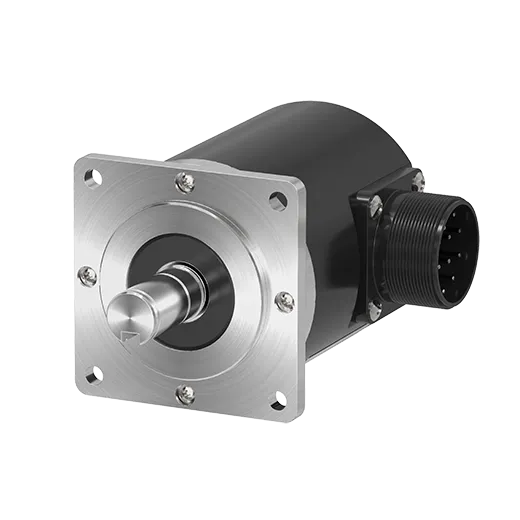

2E68S_1

E68S15-500-6-L-5

  • 軸外徑 : Ø15mm
  • 最大響應頻率 : 180kHz
  • 最大允許轉速 : 6500rpm
  • 啟動力矩 : Max. 1.5kgf.cm(max. 0.147N.m)
  • 解析度 : 500P/R
3E68S

E68S15-600-6-L-5

  • 軸外徑 : Ø15mm
  • 最大響應頻率 : 180kHz
  • 最大允許轉速 : 6500rpm
  • 啟動力矩 : Max. 1.5kgf.cm(max. 0.147N.m)
  • 解析度 : 600P/R
