EP50S 系列 外徑50mm 絕對軸型旋轉編碼器 - 力通

EP50S 系列 外徑50mm 絕對軸型旋轉編碼器 - 力通

Autonics｜EP50S 系列為 Autonics 所推出的 Ø50mm 軸型絕對值編碼器，搭配 Ø8mm 軸徑設計，支援 BCD、Binary 與 Gray code 等多種碼制輸出，解析度最高達 1024 等分（10 位元），適合進行高精度的絕對位置量測與監控。具 IP64 防水防塵等級，能應對各類自動化環境中的安裝需求。產品廣泛應用於橡膠/塑膠成型設備、電梯與停車場出入口等場景，確保系統在斷電重啟後仍可準確識別設備當前位置，提升整體自動化可靠性。
－ ＋
加入詢價車

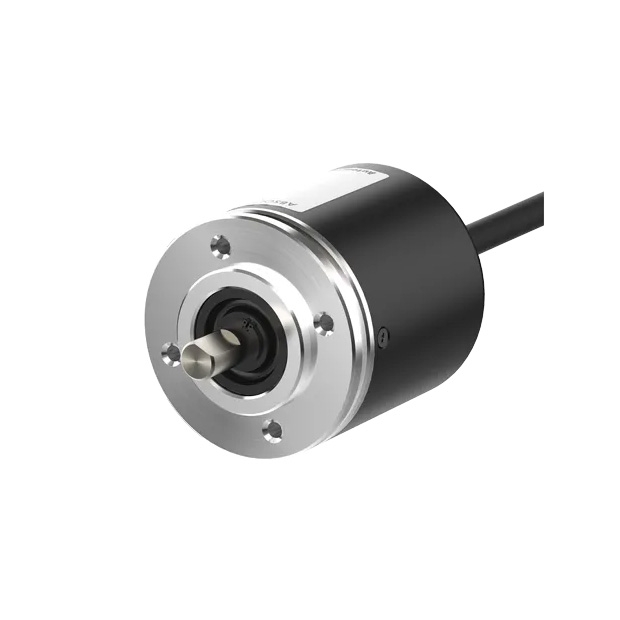

23.Autonics EP50S 系列 外徑50mm絕對型旋轉編碼器_軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載  產品說明下載(EP50)

2D/3D CAD下載

2D CAD下載(EP50S)  3D CAD下載(EP50S8)


認證書下載

產品認證下載CE  產品認證下載UL LISTED  產品認證下載EAC  產品認證下載EAC  產品認證下載ROHS  產品認證下載UKCA

認證   認證   認證   認證   認證

產品規格

    ※ EP50S 系列 外徑50mm 絕對軸型旋轉編碼器

  • 尺寸: Ø50 mm 外徑 / Ø8 mm 軸徑

  • 輸出碼制: 支援 BCD、二進位及格雷碼

  • 解析度: 多種選項，最高達 10 位元（1024 等分）

  • 防護等級: IP64 (依 IEC 規格)

產品應用

自動化系統的應用實例

自動化系統的應用實例
這是一個使用奧托尼克斯產品的電梯，自動扶梯和停車系統的例子。

橡膠擠出/塑膠射出成型製程

橡膠擠出/塑膠射出成型製程

停車場出/入口

停車場出/入口
絕對值型旋轉編碼器用於控制汽車進出時所使用的停車轉盤的轉動位置。

EP50S 系列 型號

1EP50S8-256-1F-P-24-U

EP50S8-1024-2F-P-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDC±5%(漣波 P-P: Max.5%)
2EP50S8-256-1F-P-24-U_1

EP50S8-1024-3F-P-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC ±5%(漣波 P-P: Max.5%)
3EP50S8-256-1F-P-24-U

EP50S8-1024-3F-P-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDC±5%(漣波 P-P: Max.5%)
4EP50S8-256-1F-P-24-U

EP50S8-1024-1F-P-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDC±5%(漣波 P-P: Max.5%)
5EP50S8-256-1F-P-24-U_1

EP50S8-1024-2F-P-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC ±5%(漣波 P-P: Max.5%)
6EP50S8-256-1F-P-24-U

EP50S8-1024-1F-N-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDC±5%(漣波 P-P: Max.5%)
7EP50S8-256-1F-P-24-U_1

EP50S8-1024-1F-P-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC ±5%(漣波 P-P: Max.5%)
8EP50S8-256-1F-P-24-U

EP50S8-1024-3R-P-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDC±5%(漣波 P-P: Max.5%)
9EP50S8-256-1F-P-24-U_1

EP50S8-1024-1F-N-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC ±5%(漣波 P-P: Max.5%)
10EP50S8-256-1F-P-24-U

EP50S8-1024-2R-P-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDC±5%(漣波 P-P: Max.5%)
11EP50S8-256-1F-P-24-U_1

EP50S8-1024-3R-P-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC ±5%(漣波 P-P: Max.5%)
12EP50S8-256-1F-P-24-U

EP50S8-1024-1R-P-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDC±5%(漣波 P-P: Max.5%)
13EP50S8-256-1F-P-24-U_1

EP50S8-1024-2R-P-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC ±5%(漣波 P-P: Max.5%)
14EP50S8-256-1F-P-24-U

EP50S8-1024-2R-N-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC ±5%(漣波 P-P: Max.5%)
15EP50S8-256-1F-P-24-U_1

EP50S8-1024-1R-P-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
16EP50S8-256-1F-P-24-U

EP50S8-1024-1R-N-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
17EP50S8-256-1F-P-24-U_1

EP50S8-1024-1R-N-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
18EP50S8-256-1F-P-24-U

EP50S8-1024-3F-N-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
19EP50S8-256-1F-P-24-U_1

EP50S8-1024-3F-N-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
20EP50S8-256-1F-P-24-U

EP50S8-1024-2F-N-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
21EP50S8-256-1F-P-24-U_1

EP50S8-1024-2F-N-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
22EP50S8-256-1F-P-24-U

EP50S8-1024-3R-N-24-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)

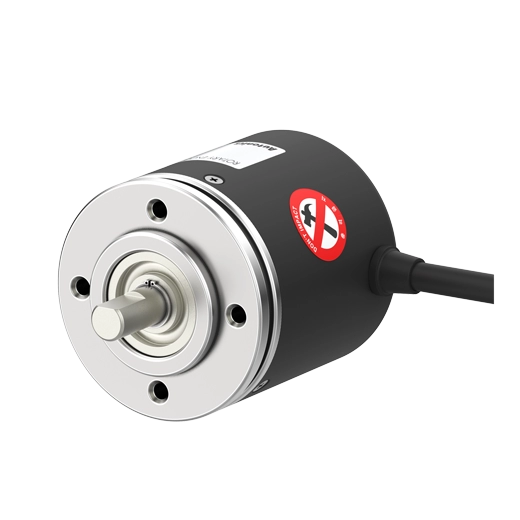

23EP50S8-256-1F-P-24-U_1

EP50S8-1024-3R-N-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
24EP50S8-256-1F-P-24-U

EP50S8-360-3F-P-24-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
25EP50S8-256-1F-P-24-U_1

EP50S8-1024-2R-N-5-S-U

  • 解析度 : 1024P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
26EP50S8-256-1F-P-24-U

EP50S8-360-2F-P-24-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
27EP50S8-256-1F-P-24-U_1

EP50S8-360-2F-P-5-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
28EP50S8-256-1F-P-24-U

EP50S8-360-1F-P-24-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
29EP50S8-256-1F-P-24-U_1

EP50S8-360-1F-P-5-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
30EP50S8-256-1F-P-24-U_1

EP50S8-360-3R-P-5-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
31EP50S8-256-1F-P-24-U_2

EP50S8-360-1F-N-24-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
32EP50S8-256-1F-P-24-U

EP50S8-360-2R-P-24-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
33EP50S8-256-1F-P-24-U_1

EP50S8-360-2R-P-5-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : 二進位碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
34EP50S8-256-1F-P-24-U

EP50S8-360-3R-P-24-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
35EP50S8-256-1F-P-24-U

EP50S8-360-1R-P-24-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
36EP50S8-256-1F-P-24-U_1

EP50S8-360-1R-P-5-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
37EP50S8-256-1F-P-24-U

EP50S8-360-1R-N-5-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
38EP50S8-256-1F-P-24-U_1

EP50S8-360-3F-P-5-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : PNP集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
39EP50S8-256-1F-P-24-U

EP50S8-360-3F-N-5-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : 格雷碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 5VDCspecialstring±5%(漣波 P-P: Max.5%)
40EP50S8-256-1F-P-24-U_1

EP50S8-360-1R-N-24-S-U

  • 解析度 : 360P/R
  • 輸出碼制 : BCD碼
  • 控制輸出 : NPN集電極開路
  • 連接方式 : 徑向配線引出型
  • 電源電壓 : 12-24VDC specialstring±5%(漣波 P-P: Max.5%)
