ERB 系列 彈性聯軸器 - 力通

ERB 系列 彈性聯軸器 - 力通

Autonics｜ERB 系列為 Autonics 推出的高性能彈性聯軸器，採用 AL7075-T6 高強度鋁合金打造，結構剛性高且具優異彈性，適合精密運動控制需求。產品具備零迴轉間隙特性，可有效消除機構反應延遲，表面經陽極氧化處理，提升耐蝕性能並延長使用壽命。提供夾緊螺絲與定位螺絲型式兩種連接方式，滿足各式軸心固定需求。廣泛應用於食品包裝、自動標籤、步進馬達與各類精密傳動系統。
－ ＋
加入詢價車

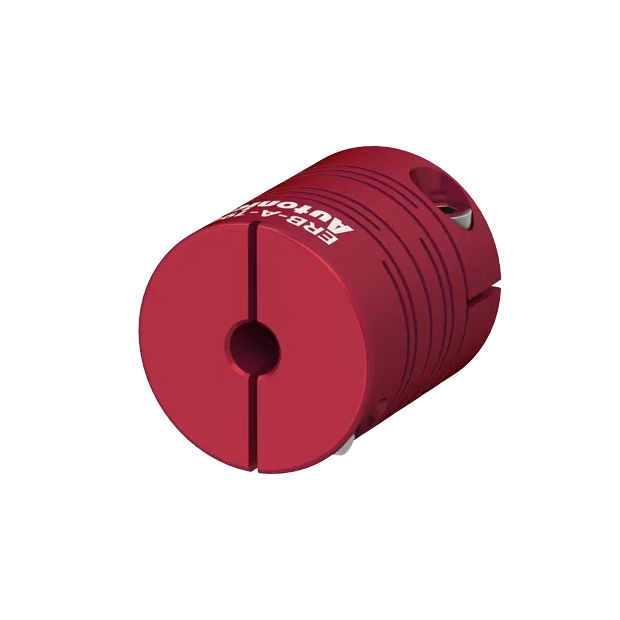

35.Autonics ERB 系列 彈性聯軸器.jpg
/
詳細介紹

產品特點下載

產品規格下載(ERB)  產品說明下載ERB(英)

2D/3D CAD下載

3D CAD下載(ERB-A-19C)

認證書下載

    產品認證下載EAC

認證

產品規格

    ※ ERB 系列 彈性聯軸器

  • 零迴轉間隙: 提供精確的運動控制

  • 材質: 採用高強度鋁合金（AL7075-T6），具有高扭力剛性和高彈性

  • 表面處理: 經氧化鋁處理，具高耐腐蝕性

  • 連接方式: 提供夾緊螺絲型和定位螺絲型兩種選擇

產品應用

洋芋片製造和包裝過程

洋芋片製造和包裝過程
這是使用Autonics產品的馬鈴薯晶片製造和封裝過程的應用範例。

包裝箱標籤

包裝箱標籤
步進馬達和聯軸器連接到標籤棍上，在貼標過程中控制棍的旋轉速度和方向。




ERB 系列 型號

1ERB-A-19C

ERB-A-19C-04/04

  • 連接方式 : 夾緊螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 8000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
2ERB-A-19C_1

ERB-A-19C-04/05

  • 連接方式 : 夾緊螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 8000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
3ERB-A-19C_2

ERB-A-19C-04/06

  • 連接方式 : 夾緊螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 8000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
4ERB-A-19C_3

ERB-A-19C-05/05

  • 連接方式 : 夾緊螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 8000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
5ERB-A-19C_4

ERB-A-19C-05/06

  • 連接方式 : 夾緊螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 8000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
6ERB-A-19C_5

ERB-A-19C-06/06

  • 連接方式 : 夾緊螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 8000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
7ERB-A-19S

ERB-A-19S-04/04

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 20000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
8ERB-A-19S_1

ERB-A-19S-04/05

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 20000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
9ERB-A-19S_2

ERB-A-19S-04/06

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 20000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
10ERB-A-19S_3

ERB-A-19S-05/05

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 20000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
11ERB-A-19S_4

ERB-A-19S-05/06

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 20000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
12ERB-A-19S_5

ERB-A-19S-06/06

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 20000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
13ERB-A-19S

ERB-A-19S-06/08

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 20000rpm
  • 最大力矩 : 1.2N.m(12.17kgf.cm)
  • 額定力矩 : 0.6N.m(6.08kgf.cm)
14ERB-A-26C

ERB-A-26C-06/06

  • 連接方式 : 夾緊螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 6000rpm
  • 最大力矩 : 3.0N.m(30.42kgf.cm)
  • 額定力矩 : 1.5N.m(15.21kgf.cm)
15ERB-A-26C_1

ERB-A-26C-06/08

  • 連接方式 : 夾緊螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 6000rpm
  • 最大力矩 : 3.0N.m(30.42kgf.cm)
  • 額定力矩 : 1.5N.m(15.21kgf.cm)
16ERB-A-26C_2

ERB-A-26C-08/08

  • 連接方式 : 夾緊螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 6000rpm
  • 最大力矩 : 3.0N.m(30.42kgf.cm)
  • 額定力矩 : 1.5N.m(15.21kgf.cm)

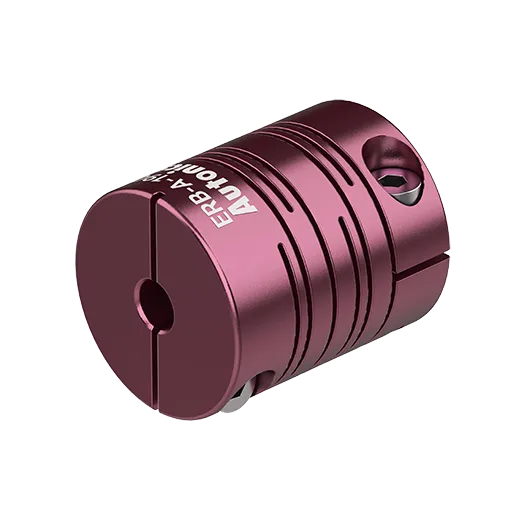

17ERB-A-26S

ERB-A-26S-06/06

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 15000rpm
  • 最大力矩 : 3.0N.m(30.42kgf.cm)
  • 額定力矩 : 1.5N.m(15.21kgf.cm)
18ERB-A-26S_1

ERB-A-26S-06/08

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 15000rpm
  • 最大力矩 : 3.0N.m(30.42kgf.cm)
  • 額定力矩 : 1.5N.m(15.21kgf.cm)
19ERB-A-26S

ERB-A-26S-06/10

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 15000rpm
  • 最大力矩 : 3.0N.m(30.42kgf.cm)
  • 額定力矩 : 1.5N.m(15.21kgf.cm)
20ERB-A-26S_1

ERB-A-26S-06/12

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 15000rpm
  • 最大力矩 : 3.0N.m(30.42kgf.cm)
  • 額定力矩 : 1.5N.m(15.21kgf.cm)
21ERB-A-26S_2

ERB-A-26S-08/08

  • 連接方式 : 定位螺絲
  • 材質 : 鋁(AL 7075-T6)，氧化鋁表面
  • 最大允許轉速 : 15000rpm
  • 最大力矩 : 3.0N.m(30.42kgf.cm)
  • 額定力矩 : 1.5N.m(15.21kgf.cm)
