產品規格
-
金屬線性運動檢測：電感式檢測，適用於金屬物體的恆定線性運動。
-
無芯設計：增強抗衝擊能力。
-
檢測範圍：14毫米至103毫米。
-
多樣輸出：類比電壓/電流輸出，電壓/電流綜合輸出，IO-Link輸出。
-
多功能：具備教學功能、OOR（超出範圍）輸出功能等。
-
耐油線纜：適應惡劣環境。
-
IP67防護等級：符合IEC規格，防水防塵性能優越。
移動/位置偵測
檢測範圍
高耐久性
IO-LINK
防護等級

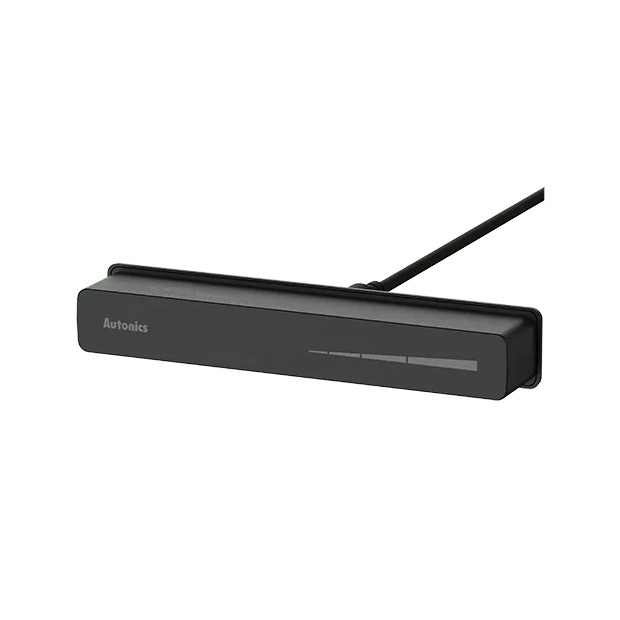

線性定位感測器
線性定位感測器可以在設定的偵測範圍內偵測金屬物體的線性移動和位置。與安裝多個接近開關相比，線性定位感測器可以節省空間並提高偵測精度。
標準接近開關
線性定位感測器
卓越的偵測性能與耐用性
透過無芯方式，感測器內的線圈和芯被印製成電感圖案，從而實現更穩定和準確的檢測性能。
因偵測表面受到衝擊而損壞的風險很低，所以即使在包括工具機產業在內的惡劣環境中也可以使用。
多種型號各種偵測範圍
感測器可選擇14 mm，103 mm偵測範圍型號，配線引出型，配線引出接插型，接插型可用於各種環境。
透過IO-Link通訊輕鬆維護(IO-Link型號)
IO-Link通訊型號可以偵測感測器的異常，方便維護。
小巧尺寸
小巧尺寸，方便在狹小空間內安裝。 (14mm型號)
耐油型(PVC)線纜
堅固的耐油線可讓感知器安裝在有液壓油或切削液的環境。(14mm型號)
動作指示燈
綠色和紅色LED動作指示燈使用戶可以輕鬆識別動作狀態。
* 偵測範圍內 : 綠色LED
* OOR(範圍外) : 紅色LED On (用於類比量型號 ，Off用於IO-Link型號)
IP67防護等級(IEC規格)
IP67防護等級即使在潮濕或灰塵多的環境中也能穩定無錯誤地運作。
。目標物(另售)
如果檢測對像不是金屬製成的，使用者可以貼上一個特殊不銹鋼製成的檢測物與感測器一起使用。
* 另有 : TG-LPD-T8
產品應用
薄膜張力維護設備
線性定位感測器可用於透過監測位置資訊來保持包裝機內薄膜張力(sag)的設備。
CNC工具機
線性定位感測器可透過監控數控設備內主軸馬達夾持金屬盤的位置訊息，用於ATC(自動更換)等各種應用。
LPD 系列 型號

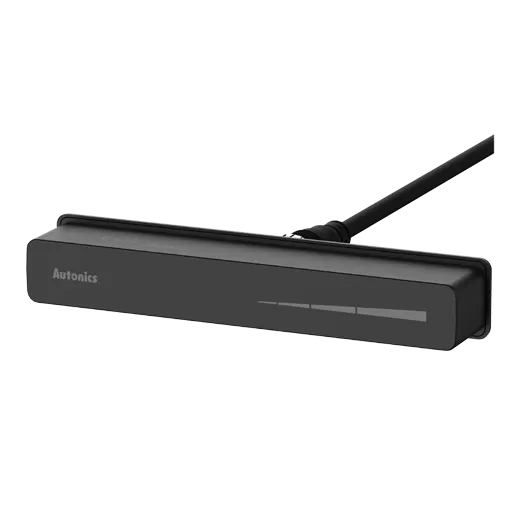

LPD-103-CM12
- 感應範圍 : 103 mm
- 檢測物距離 : 0.5 ~ 3.0 mm
- 線性 : ± 400µm
- 輸出類型 : 0-10 VDC DC4-20mA
- 負載電阻 : 電壓: ≥ 2,000 Ω, 電流: ≤ 500 Ω
LPD-103-CM8
- 感應範圍 : 103 mm
- 檢測物距離 : 0.5 ~ 3.0 mm
- 線性 : ± 400µm
- 輸出類型 : 0-10 VDC DC4-20mA
- 負載電阻 : 電壓: ≥ 2,000 Ω, 電流: ≤ 500 Ω

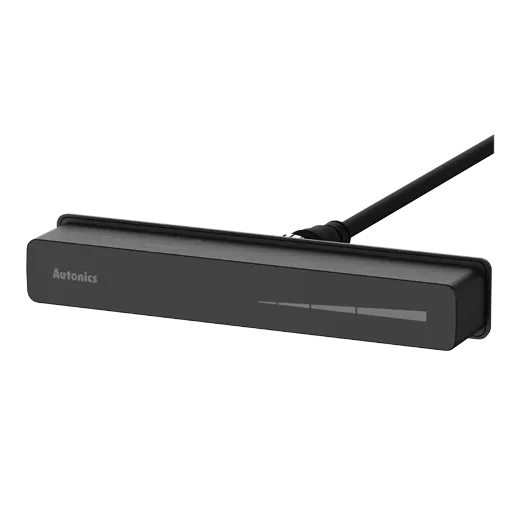

LPD-103-IL2-CM12
- 感應範圍 : 103 mm
- 檢測物距離 : 0.5 ~ 3.0 mm
- 線性 : ± 400µm
- 輸出類型 : IO-Link COM2

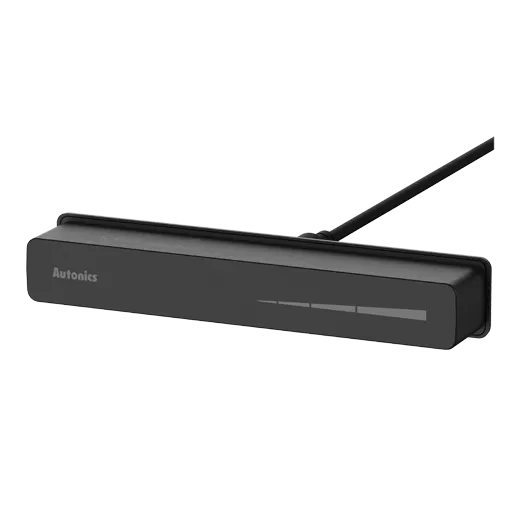

LPD-103-IL2-CM8
- 感應範圍 : 103 mm
- 檢測物距離 : 0.5 ~ 3.0 mm
- 線性 : ± 400µm
- 輸出類型 : IO-Link COM2
LPD-14-C
- 感應範圍 : 14mm
- 檢測物距離 : 0.5 ~ 2.0 mm
- 線性 : ± 250µm
- 輸出類型 : DC4-20mA
- 負載電阻 : ≤ 500 Ω
LPD-14-C-W12
- 感應範圍 : 14mm
- 檢測物距離 : 0.5 ~ 2.0 mm
- 線性 : ± 250µm
- 輸出類型 : DC4-20mA
- 負載電阻 : ≤ 500 Ω

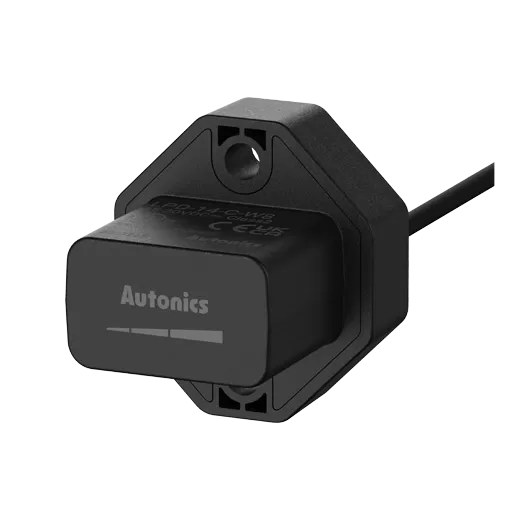

LPD-14-C-W8
- 感應範圍 : 14mm
- 檢測物距離 : 0.5 ~ 2.0 mm
- 線性 : ± 250µm
- 輸出類型 : DC4-20mA
- 負載電阻 : ≤ 500 Ω

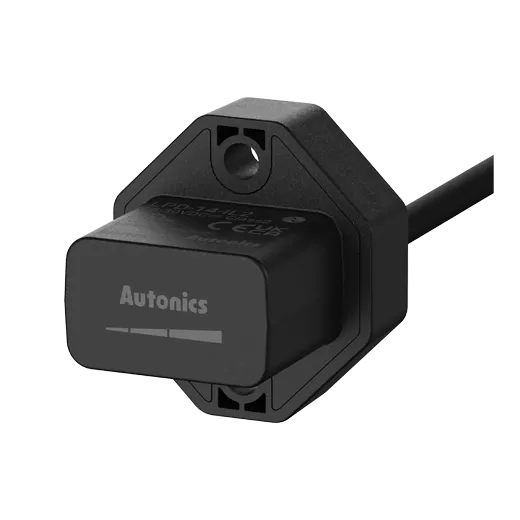

LPD-14-IL2
- 感應範圍 : 14mm
- 檢測物距離 : 0.5 ~ 2.0 mm
- 線性 : ± 250µm
- 輸出類型 : IO-Link COM2

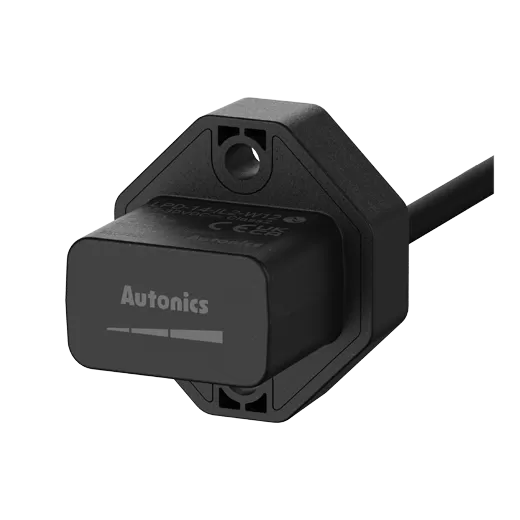

LPD-14-IL2-W12
- 感應範圍 : 14mm
- 檢測物距離 : 0.5 ~ 2.0 mm
- 線性 : ± 250µm
- 輸出類型 : IO-Link COM2
LPD-14-IL2-W8
- 感應範圍 : 14mm
- 檢測物距離 : 0.5 ~ 2.0 mm
- 線性 : ± 250µm
- 輸出類型 : IO-Link COM2
LPD-14-V
- 感應範圍 : 14mm
- 檢測物距離 : 0.5 ~ 2.0 mm
- 線性 : ± 250µm
- 輸出類型 : 0 - 10 VDC
- 負載電阻 : ≥ 2,000 Ω

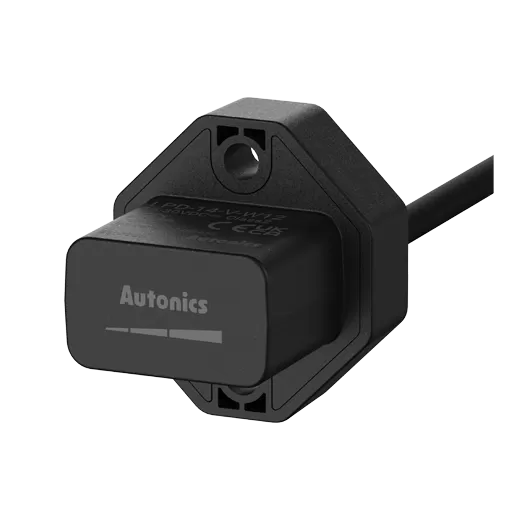

LPD-14-V-W12
- 感應範圍 : 14mm
- 檢測物距離 : 0.5 ~ 2.0 mm
- 線性 : ± 250µm
- 輸出類型 : 0 - 10 VDC
- 負載電阻 : ≥ 2,000 Ω
LPD-14-V-W8
- 感應範圍 : 14mm
- 檢測物距離 : 0.5 ~ 2.0 mm
- 線性 : ± 250µm
- 輸出類型 : 0 - 10 VDC
- 負載電阻 : ≥ 2,000 Ω
