MGA50S 系列外徑50mm磁性絕對值軸型旋轉編碼器 - 力通

MGA50S 系列外徑50mm磁性絕對值軸型旋轉編碼器 - 力通

Autonics｜MGA50S 系列為 Autonics 推出之磁性絕對值旋轉編碼器，採 Ø50mm 軸型結構，具備高耐用性與抗干擾能力。磁性感測技術可在衝擊、振動、灰塵與濕氣等惡劣環境下穩定運作，精度高於光學式編碼器，並具更長的使用壽命。支援 BCD、Binary 與 Gray Code 三種輸出碼制，解析度最高達 10 位元（1024 等分），電源輸入範圍為 5VDC 或 12–24VDC，提供靈活整合性。常見應用於太陽能面板定位控制等需高耐久度與長期穩定運作的精密旋轉控制系統。

數量 :

－＋

加入詢價車

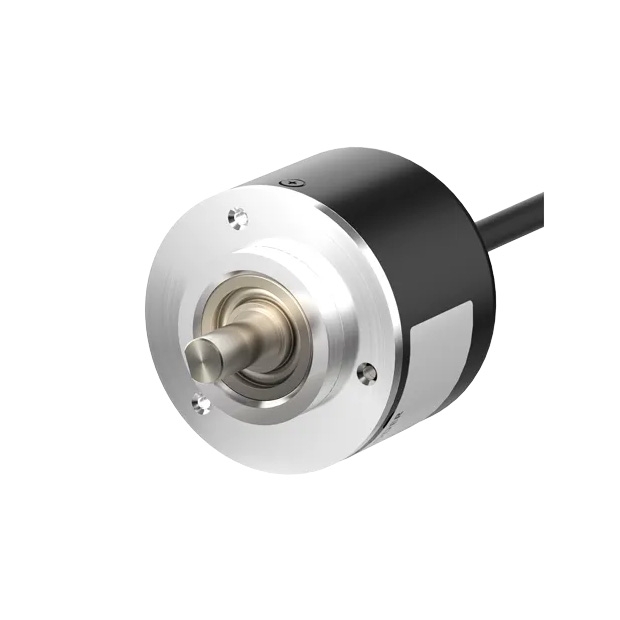

31.Autonics MGA50S 系列外徑50mm磁性絕對值型旋轉編碼器_軸型_.jpg

/

詳細介紹

產品特點下載

產品規格下載(MGA50)

產品說明下載(MGA50)

2D/3D CAD下載

2D CAD下載(MGA50S)

3D CAD下載(MGA50S8)

認證書下載

產品認證下載CE

產品認證下載EAC

產品認證下載EAC

產品認證下載ROHS

產品認證下載UKCA

產品規格

※ MGA50S 系列外徑50mm磁性絕對值軸型旋轉編碼器

高精度檢測：適用於嚴苛環境（包括衝擊、振動、灰塵和潮濕），相較於光學編碼器精度更高
長壽命設計：使用壽命更長
輸出碼制：支援 BCD、二進位、格雷碼
解析度：多種選項，最高達 10 位元（1024 等分）
電源電壓：5 VDC ±5%, 12-24 VDC ±5%
防護等級：IP50 (依 IEC 規格)

最小化環境影響

最小化環境影響

超長壽命

超長壽命

50 mm直徑

50 mm直徑

高解析度

高解析度

3種輸出類型 (BCD/二進位/格雷碼)

3種輸出類型(BCD/二進位/格雷碼)

低成本

低成本

磁性編碼器的工作原理

磁性編碼器的工作原理

即使在苛刻的條件下也具有高精度：與光碟和光學感測器之間需要完美間隙的光學編碼器不同，磁性編碼器透過在磁場旋轉時產生訊號來工作。這使得編碼器的公差更高，可以在有衝擊，振動，灰塵或潮濕的環境中進行精確和精確的測量。
更長的使用壽命（與光學編碼器相比）：磁性旋轉編碼器不含像光學編碼器這樣的敏感元件，使其在具有挑戰性的環境中可以持續使用更長時間。由於具有較高的抗衝擊性和抗振性，以及減少灰塵或結露的機會，磁性編碼器本身俱有比其光學對應物更長的生命週期。

各種輸出碼制
MGA50S系列有3種不同的輸出代碼：BCD，二進制，格雷碼

各種輸出碼制

由Autonics開發的低成本感測器晶片
磁性感測器晶片由奧托尼克斯自主開發，與其他品牌相比，可以以相對較低的價格提供編碼器。

產品應用

磁性絕對值型編碼器，用於控制太陽能電池板相對於太陽位置的旋轉角度。

磁性絕對值型編碼器，用於控制太陽能電池板相對於太陽位置的旋轉角度。

MGA50S 系列型號

1MGA50S_1

MGA50S8-180-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 180(P/R)

2MGA50S_2

MGA50S8-256-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 256P/R

3MGA50S_3

MGA50S8-360-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 360P/R

4MGA50S_4

MGA50S8-512-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 512(P/R)

5MGA50S_5

MGA50S8-720-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 720(P/R)

6MGA50S_6

MGA50S8-1024-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 1024P/R

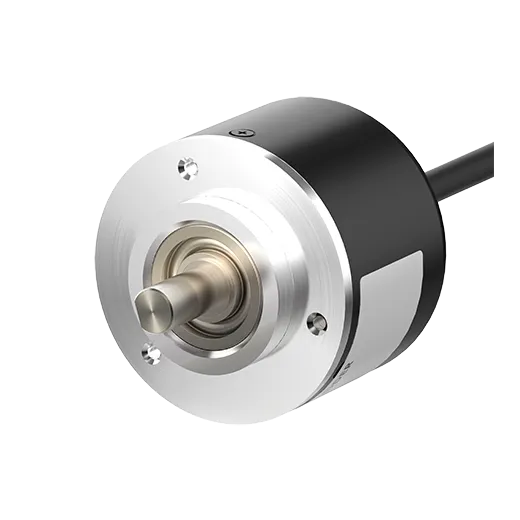

7MGA50S

MGA50S8-1024-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 1024P/R

8MGA50S_1

MGA50S8-32-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 32(P/R)

9MGA50S_2

MGA50S8-40-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 40P/R

10MGA50S_3

MGA50S8-45-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 45P/R

11MGA50S_4

MGA50S8-48-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 48(P/R)

12MGA50S_5

MGA50S8-64-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 64(P/R)

13MGA50S_6

MGA50S8-90-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 90(P/R)

14MGA50S

MGA50S8-128-3R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 128(P/R)

15MGA50S

MGA50S8-64-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 64(P/R)

16MGA50S_1

MGA50S8-90-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 90(P/R)

17MGA50S_2

MGA50S8-128-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 128(P/R)

18MGA50S_3

MGA50S8-180-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 180(P/R)

19MGA50S_4

MGA50S8-256-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 256P/R

20MGA50S_5

MGA50S8-360-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 360P/R

21MGA50S_6

MGA50S8-512-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 512(P/R)

22MGA50S_7

MGA50S8-720-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 720(P/R)

23MGA50S

MGA50S8-512-1R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 512(P/R)

24MGA50S_1

MGA50S8-720-1R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 720(P/R)

25MGA50S_2

MGA50S8-1024-1R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 1024P/R

26MGA50S_3

MGA50S8-32-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 32(P/R)

27MGA50S_4

MGA50S8-40-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 40P/R

28MGA50S_5

MGA50S8-45-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 45P/R

29MGA50S_6

MGA50S8-48-2R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 48(P/R)

30MGA50S

MGA50S8-45-1R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 45P/R

31MGA50S_1

MGA50S8-48-1R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 48(P/R)

32MGA50S_2

MGA50S8-64-1R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 64(P/R)

33MGA50S_3

MGA50S8-90-1R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 90(P/R)

34MGA50S_4

MGA50S8-128-1R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 128(P/R)

35MGA50S_5

MGA50S8-180-1R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 180(P/R)

36MGA50S_6

MGA50S8-256-1R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 256P/R

37MGA50S_7

MGA50S8-360-1R-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 360P/R

38MGA50S

MGA50S8-180-3F-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 180(P/R)

39MGA50S_1

MGA50S8-256-3F-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 256P/R

40MGA50S_2

MGA50S8-360-3F-N-24

軸外徑 : Ø8mm
最大響應頻率 : 30kHz
最大允許轉速 : 3000rpm
啟動力矩 : Max.70gf.cm(Max.0.00686N.m)
解析度 : 360P/R
