TN 系列 2自由度PID溫度控制器(程式/固定控制) - 力通

TN 系列 2自由度PID溫度控制器(程式/固定控制) - 力通

Autonics｜TN 系列為 Autonics 推出的高精度溫度控制器，支援程式與固定控制模式。搭載 2-DOF PID 演算法與 50ms 高速取樣，可依溫區配置 Group／Zone PID 控制並防止過度積分。程式型號可設定 10 組 20 步序列；固定型支援定時運作與預約控制。具備 10 組事件監控、Sync-Master 同步通訊、手動／自動切換與 CT 斷線偵測，另支援 DAQMaster 軟體透過 USB／RS485 設定參數，廣泛用於工業加熱、爐控與金屬加工環境。
－ ＋
加入詢價車

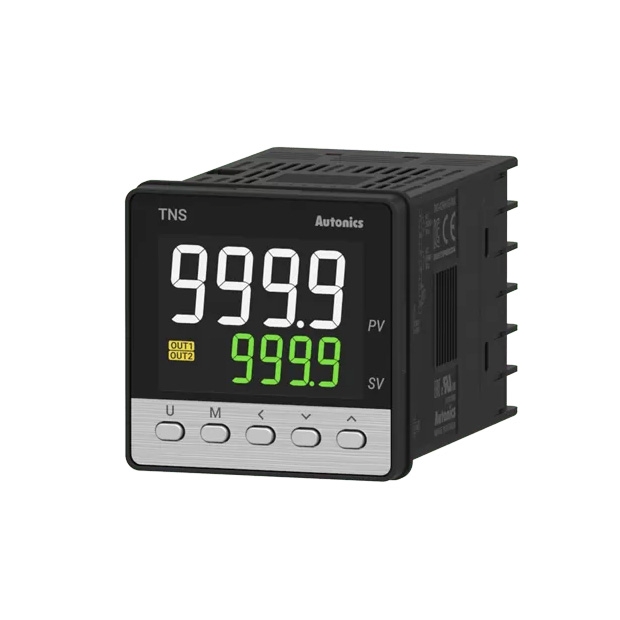

3.Autonics TN 系列2自由度PID溫度控制器_程式-固定控制_.jpg
/
詳細介紹

產品特點下載

產品規格下載(TN)  產品說明下載TN(英)

2D/3D CAD下載

2D CAD下載(TN)  3D CAD下載(TNL)

認證書下載

產品認證下載CE   產品認證下載UL   產品認證下載KC   產品認證下載EAC  產品認證下載UKCA

認證   認證UL   認證   認證

產品規格

    ※ TN 系列 2自由度PID溫度控制器(程式/固定控制)

  • 演算法優化：針對各種控制應用的 2-DOF PID 演算法

  • 高速取樣：50ms 高速取樣速率，顯示精度 ±0.2%

  • 控制模式：程序控制和固定控制型號

- 程序控制型號：最多設定 10 種圖形 x 20 步驟程式

- 固定控制型號：透過計時功能實現預約運作

  • 雙重控制功能：同時加熱/冷卻，自動/手動控制

  • 控制功能：支持 Group PID、Zone PID、防止過度積分（ARW）

  • 事件監控：最多可監控 10 個 Event

  • 通訊支持：RS485 通訊輸出型號

- 通訊協定：Modbus RTU/ASCII，PLC 無階梯，Sync-Master

- 通訊速度：最高 115,200bps

  • 安全功能：加熱器斷線警報（CT 輸入）

  • PC 參數設定：透過 USB 及 RS485 通訊

- 支援綜合設備管理軟體（DAQMaster）

- 前端載入埠與通訊轉換器連接（僅 TNH，TNL 型號）

  • 便捷設置：前部使用者鍵（U），設定快速鍵

  • 維護方便：端子台分離結構

高速取樣

高速取樣

同時加熱&冷卻控制

同時加熱&冷卻控制

LCD顯示

LCD顯示

11段碼顯示

11段碼顯示

多種輸入

多種輸入

透過PC設定參數

透過PC設定參數

高顯示精度

高顯示精度

2-DOF PID

2-DOF PID

圖形控制 (程式控制型號)

圖形控制(程式控制型號)

Sync-Master通訊

Sync-Master通訊


針對各種控制應用最佳化的2-DOF PID演算法
2自由度(2-DOF)演算法可準確達到設定溫度(SV) ，快速響應幹擾，實現精確控溫。

針對各種控制應用最佳化的2-DOF PID演算法

提供程序控制及固定控制型號
使用者可在兩種型號之間進行選擇，以在各種環境中實現理想控制. 程式控制型號提供圖形控制，參數設定簡單，固定控制型號提供計時功能。

提供程序控制及固定控制型號



圖形控制，參數設定簡單(程式控制型號)
程式控制型號可透過順序設定每個步驟的目標溫度和時間來輕鬆設定控制圖形。 使用者可使用DAQMaster軟體透過點擊時間-溫度圖的座標輕鬆繪製圖案。

圖形控制，參數設定簡單(程式控制型號)

用於預設操作的計時功能(固定控制型號)
固定控制型號可透過延遲On/Off控制輸出或在設定時間內保持PV來預設動作時間。

用於預設操作的計時功能(固定控制型號)


支援多種控制功能
多種控制功能，包括Group PID，Zone PID和防止過度積分(ARW)，可用於各種環境中進行理想的PID控制。

[Group PID及Zone PID功能]

[Group PID及Zone PID功能]
當溫度控制範圍較大時，可以根據溫度範圍進行分區，對每個區域應用不同的PID值進行詳細控制。


[防止過度積分(ARW)功能]

[防止過度積分(ARW)功能]
當控制輸出達到最大點時，可透過ARW功能設定範圍進行積分運算，以防止過衝。

控制狀態監控多達10個EVENT
用戶可設定PV上限/下限、斷線、控制操作通知等10種事件。 邏輯運算結果可透過繼電器警報輸出傳輸，並可透過RS485通訊進行即時監控。

控制狀態監控多達10個EVENT

SSR驅動輸出控制選項
使用者可以使用標準的SSR驅動輸出選項，從ON/OFF控制、週期控制和相位控制中進行選擇，以低成本進行精確的控制。

SSR驅動輸出控制選項


透過PLC無梯形通訊輕鬆設置
控制器具有無階梯和RS485通訊功能，無需額外的階梯編程即可與主設備(PLC)進行通訊。

透過PLC無梯形通訊輕鬆設置

使用Sync-Master通訊同步控制
主設備的SV和Run/Stop狀態可與多達31個從設備同步，以同時控制多個區域。

使用Sync-Master通訊同步控制

產品應用

電爐

電爐
多個控制器的設定溫度(SV)和控制狀態(運轉/停止)可以在不同的區域同步。

使用設備(刀具)的計數

使用設備(刀具)的計數
30通道計數器透過記錄工具機產業中金屬加工刀具的使用次數，並在達到指定次數(磨損極限)時發送輸出訊號來確認替換週期。

工業機器人維修

工業機器人維修
安全啟動開關用於在設備維護期間手動控制操作，以實現更安全的環境。

TN 系列 型號

1TNL-P

TNL-P44CC-RS-009

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
2TNL_main

TNL-44SR-RS-009

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
3TNL-P

TNL-P44SR-RS-009

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
4TNL_main

TNL-44CR-RS-009

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
5TNL-P

TNL-P44CR-RS-009

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
6TNL_main

TNL-46RR-RS-014

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 輸出選項_警報 : 250VAC~ 3A 1a
7TNL-P

TNL-P46RR-RS-014

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 輸出選項_警報 : 250VAC~ 3A 1a
8TNL_main

TNL-46SS-RS-014

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
9TNL-P

TNL-P46SS-RS-014

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
10TNL_main

TNL-46CC-RS-014

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
11TNL-P

TNL-P46CC-RS-014

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
12TNL_main

TNL-46SR-RS-014

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
13TNL-P

TNL-P46SR-RS-014

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
14TNL_main

TNL-46CR-RS-014

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
15TNL-P

TNL-P46CR-RS-014

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
16TNL_main

TNL-44RR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 輸出選項_警報 : 250VAC~ 3A 1a
17TNL-P

TNL-P44RR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 輸出選項_警報 : 250VAC~ 3A 1a
18TNL_main

TNL-44SS-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
19TNL-P

TNL-P44SS-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
20TNL_main

TNL-44CC-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
21TNL-P

TNL-P44CC-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
22TNL_main

TNL-44SR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
23TNL-P

TNL-P44SR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a

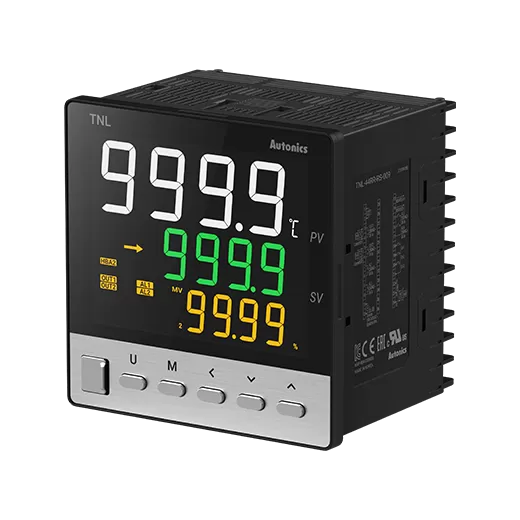

24TNL_main

TNL-44CR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
25TNL-P

TNL-P44CR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
26TNL-P

TNL-P46RR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 輸出選項_警報 : 250VAC~ 3A 1a
27TNL_main

TNL-46SS-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
28TNL-P

TNL-P46SS-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
29TNL_main

TNL-46CC-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
30TNL_main

TNL-46SR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
31TNL-P

TNL-P46SR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
32TNL-P

TNL-P46CR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a

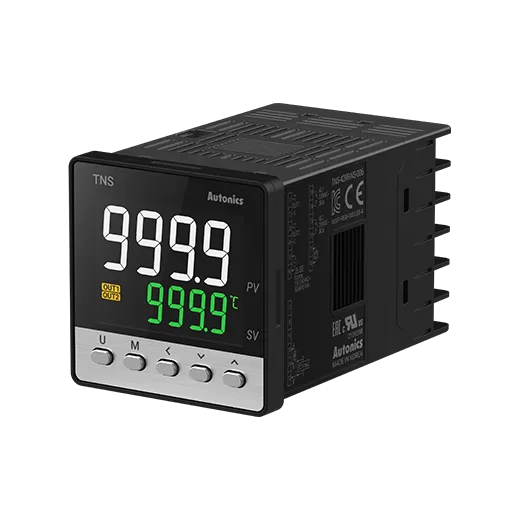

33TNS

TNS-42RR-NS-026

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 輸出選項_警報 : 250VAC~ 3A 1a

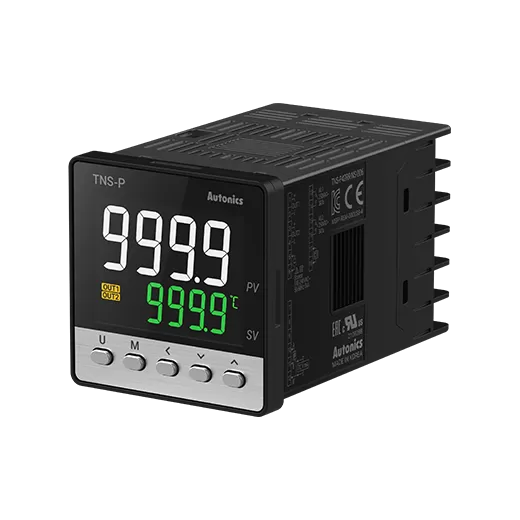

34TNS-P

TNS-P42SR-RS-006

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a

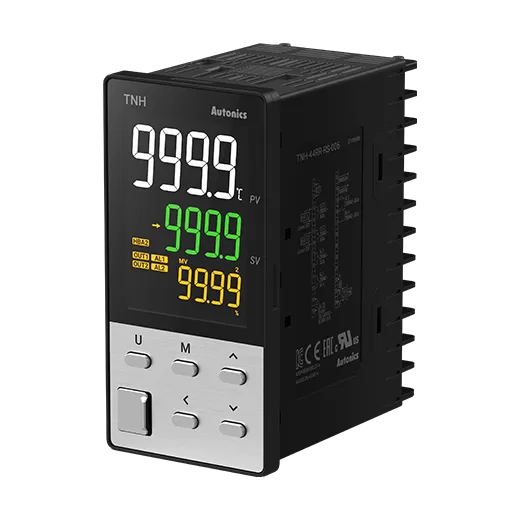

35TNH

TNH-44SS-RS-031

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a

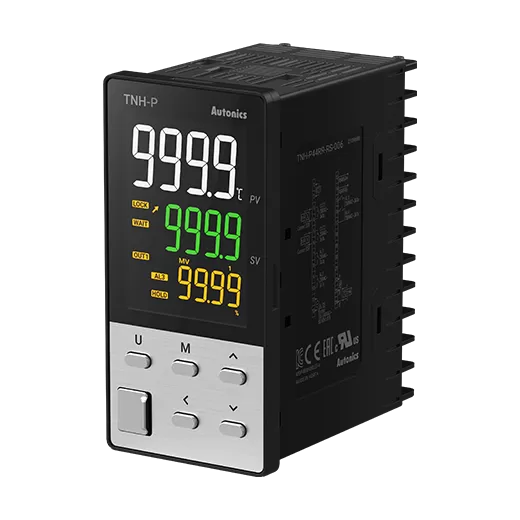

36TNH-P

TNH-P44SR-RS-009

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_SSR : 12 VDCspecialstring ±2 V, ≤ 20 mA
  • 輸出選項_警報 : 250VAC~ 3A 1a
37TNH

TNH-44RR-RS-031

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 輸出選項_警報 : 250VAC~ 3A 1a
38TNL_main

TNL-46CR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
39TNL-P

TNL-P46CC-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_電流 : 可選DC 0 ~ 20 mA 或 DC 4 ~ 20 mA (參數)，負載阻抗: ≤ 500 Ω
  • 輸出選項_警報 : 250VAC~ 3A 1a
40TNL_main

TNL-46RR-RS-035

  • 電源電壓 : 100-240VAC~ 50/60Hz
  • 控制輸出_繼電器 : 250VAC~ 3A 1a
  • 輸出選項_警報 : 250VAC~ 3A 1a
