產品規格
-
超薄設計：寬度僅 22.5mm
-
高速採樣：高達 50ms 採樣速率，顯示精度 ±0.3%
-
雙重控制：支持同時加熱和冷卻控制
-
輸出選擇：可選電流輸出或 SSR 驅動輸出
-
安裝方便：輕鬆連接到 DIN 導軌
-
RS485 通訊：支持型號，協定 Modbus RTU/ASCII 可選，最高支援 115,200 bps 通訊速度
-
PC 設定：透過 USB 和 RS485 通訊進行參數設定
- 提供免費的 DAQMaster 綜合設備管理程序
-
安全功能：加熱器斷線警報（CT 輸入），TR1D-14RN 和 TR1D-14CN 除外
- CT 另售：CSTC-E80LN、CSTC-E200LN、CSTS-E80PP
-
螢幕保護：支持螢幕保護功能
超薄型
DIN導軌安裝
高速採樣
顯示精度
加熱/冷卻同時控制
輸出可選
支援RS485通訊(Modbus RTU/ASCII)
PC參數設定

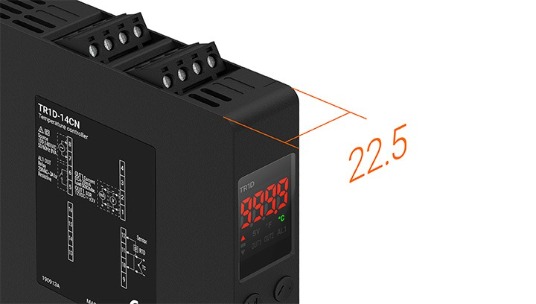

超薄寬度22.5mm
22.5mm寬度(超薄尺寸)可節省面板內的安裝空間。

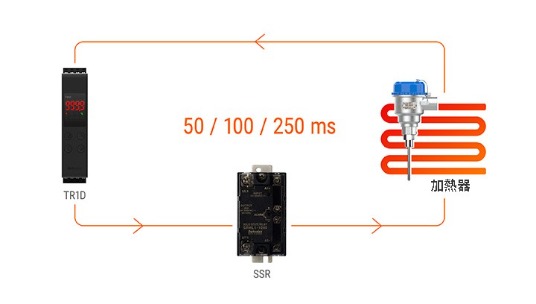

高達50ms的高速採樣
可依使用條件在50/100/250ms之間選擇並設定採樣週期。 對於需要高速響應的溫度控制，採樣週期可以設定為50ms。

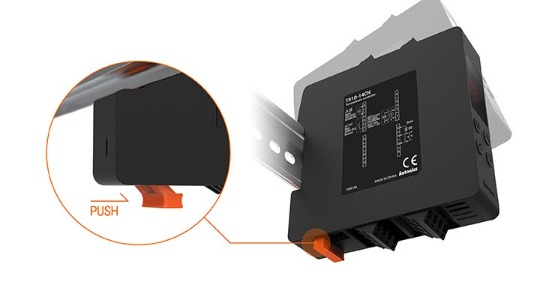

DIN導軌支架，可輕鬆安裝和拆卸
透過使用底部彈性DIN導軌支架，無需附加工具即可輕鬆便捷地安裝和拆卸產品。

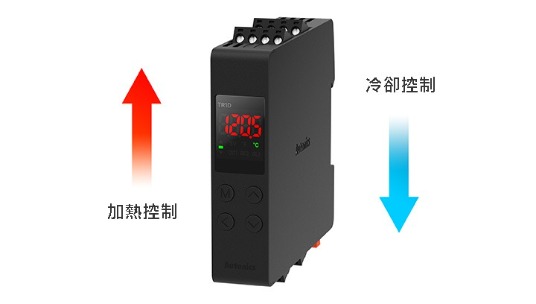

可同時控制加熱/冷卻
同時控制加熱和冷卻可實現更有效的溫度控制。

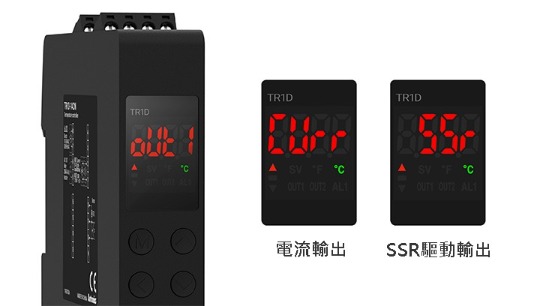

提供電流輸出及SSR驅動輸出選擇功能
單一產品，可透過內部參數設定選擇和使用電流輸出或SSR驅動輸出。

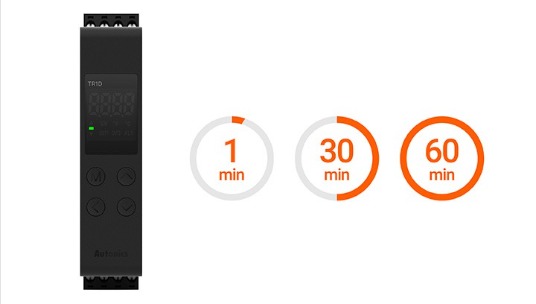

提供螢幕保護功能
提供螢幕保護功能，當在使用者設定的時間內無按鈕操作時，關閉PV顯示屏，可減少不必要的功耗並延長顯示屏壽命。
產品應用
運輸輸送機
遠端I/O中繼盒可用於在輸送線上傳輸I/O訊號，佈線更簡單，抗干擾能力更強。

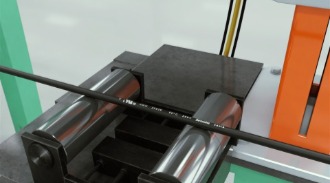

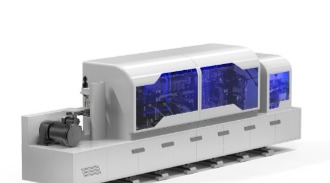

橡膠擠出/塑膠射出成型製程

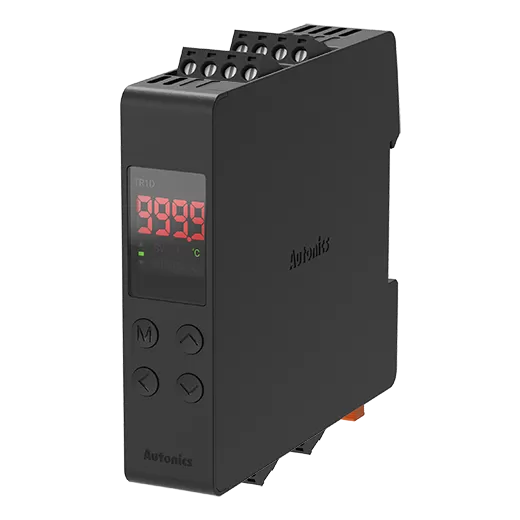

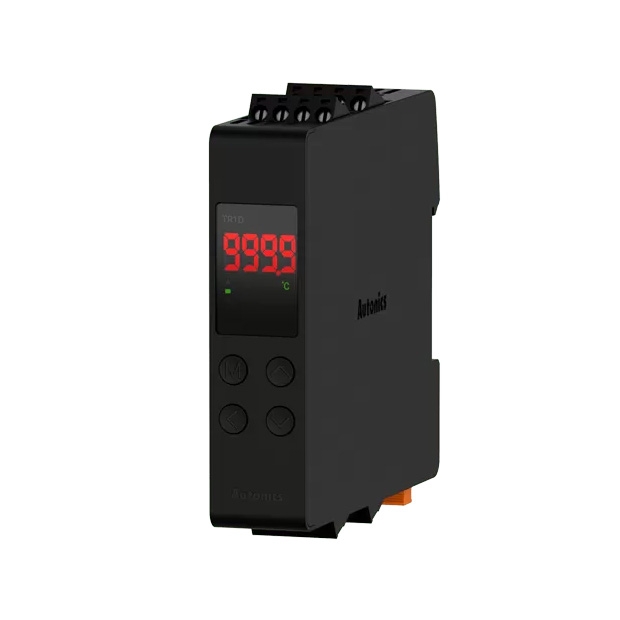

TR1D 系列 型號
.webp)
TR1D-14CC
- 電源電壓 : 100-240VAC~ 50/60Hz
- 允許的電壓範圍 : 額定電壓的90~110%
- 消耗功率 : 8VA 以下
- 控制輸出_SSR : 12VDC
±3V 20mA 以下
TR1D-14CN
- 電源電壓 : 100-240VAC~ 50/60Hz
- 允許的電壓範圍 : 額定電壓的90~110%
- 消耗功率 : 8VA 以下
- 控制輸出_SSR : 12VDC ±3V 20mA 以下
TR1D-14RN
- 電源電壓 : 100-240VAC~ 50/60Hz
- 允許的電壓範圍 : 額定電壓的90~110%
- 消耗功率 : 8VA 以下
- 控制輸出_繼電器 : 250VAC~ 3A 1a
TR1D-14RR
- 電源電壓 : 100-240VAC~ 50/60Hz
- 允許的電壓範圍 : 額定電壓的90~110%
- 消耗功率 : 8VA 以下
- 控制輸出_繼電器 : 250VAC~ 3A 1a
TR1D-R4CC
- 電源電壓 : 100-240VAC~ 50/60Hz
- 允許的電壓範圍 : 額定電壓的90~110%
- 消耗功率 : 8VA 以下
- 控制輸出_SSR : 12VDC ±3V 20mA 以下
TR1D-R4RR
- 電源電壓 : 100-240VAC~ 50/60Hz
- 允許的電壓範圍 : 額定電壓的90~110%
- 消耗功率 : 8VA 以下
- 控制輸出_繼電器 : 250VAC~ 3A 1a
TR1D-T4CC
- 電源電壓 : 100-240VAC~ 50/60Hz
- 允許的電壓範圍 : 額定電壓的90~110%
- 消耗功率 : 8VA 以下
- 控制輸出_SSR : 12VDC ±3V 20mA 以下
TR1D-T4RR
- 電源電壓 : 100-240VAC~ 50/60Hz
- 允許的電壓範圍 : 額定電壓的90~110%
- 消耗功率 : 8VA 以下
- 控制輸出_繼電器 : 250VAC~ 3A 1a
