E60H (正弦波)系列 60mm正弦波中空軸型增量型編碼器 - 力通

E60H (正弦波)系列 60mm正弦波中空軸型增量型編碼器 - 力通

Autonics｜E60H 系列是 Autonics 所推出的 60mm 中空軸型正弦波增量式編碼器，提供 20mm 軸徑、2,048 脈衝解析度，搭配多倍 A/B 相位輸出與 C/D 相位絕對位置偵測，可實現超過 10,000 脈衝的高精度控制。其 OP-Amp 類比正弦波輸出設計確保高品質訊號傳輸，支援寬溫範圍 -20 至 +100°C，具備後面與側邊配線型式與長距離配線選項，適用於 SMT 裝置與各類高端自動化定位系統。
－ ＋
加入詢價車

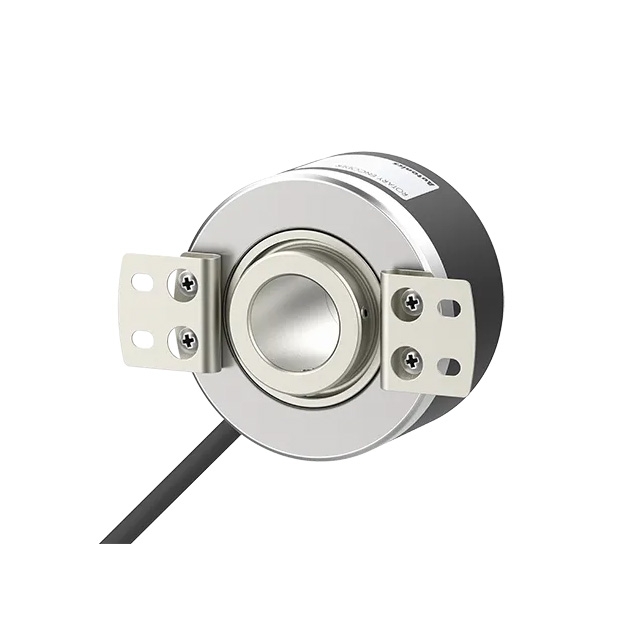

2.Autonics E60H_正弦波_系列 60 mm增量型旋轉編碼器_正弦波，中空軸型_.jpg
/
詳細介紹

產品特點下載

產品規格下載(E60-A)  產品說明下載(E60-A)

2D/3D CAD下載

2D CAD下載(E60H正弦波)  3D CAD下載(E60H20)

認證書下載

產品認證下載CE  產品認證下載EAC  產品認證下載UKCA

認證   認證   認證

產品規格

    ※ E60H (正弦波)系列 60mm正弦波中空軸型增量型編碼器

  • 外殼尺寸：Ø60毫米

  • 中空軸尺寸：Ø20毫米

  • 輸出方式：類比正弦波運算放大器 (OP-Amp) 輸出

  • 電源電壓：5 VDC ±5%

60 mm直徑外殼

60 mm直徑外殼

增量型

增量型

正弦波輸出

正弦波輸出

高解析度

高解析度

工作環境溫度

工作環境溫度


提供絕對位置控制和多倍設置
本產品支援2,048個脈衝，當用戶多倍使用A、B相信號時，可達到10,000個脈衝以上的高解析度和高精度位置控制。 此外，可透過使用C、D相信號來確定絕對位置。

提供絕對位置控制和多倍設置


寬工作溫度範圍

寬工作溫度範圍

支援後面/側邊配線引線型
後面/側面配線引出型的配線長度已改進，使用者可以方便地使用7m，9m，15m型號，以適合各種環境。

支援後面/側邊配線引線型

產品應用

SMT機械
固態繼電器端子台，用於SMT機械內部的穩定負載切換。






E60H (正弦波) 系列 型號

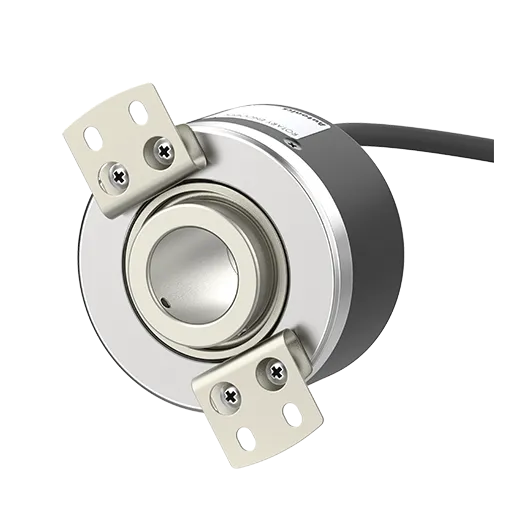

1e60h_r

E60H20-2048-10-A-5-R

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 200gf·cm (0.02N·m)
  • 解析度 : 2048P/R

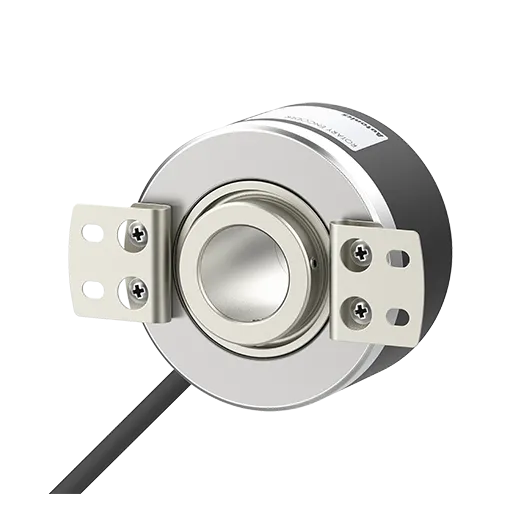

2e60h_s

E60H20-2048-10-A-5-S

  • 軸內徑 : Ø20mm
  • 最大響應頻率 : 200kHz
  • 最大允許轉速 : 6000rpm
  • 啟動力矩 : Max. 200gf·cm (0.02N·m)
  • 解析度 : 2048P/R
